Schuhplatten

Montieren der Schuhplatten für Rally RK und Rally RS Pedalkörper

HINWEIS: Die linken und rechten Schuhplatten sind identisch.
  1. Tragen Sie eine dünne Schicht Schmiermittel auf die Gewinde der Schrauben für die Schuhplatten auf.
  2. Richten Sie die Schuhplatte 1, die Unterlegscheiben 2 und die Schrauben 3 aufeinander aus.

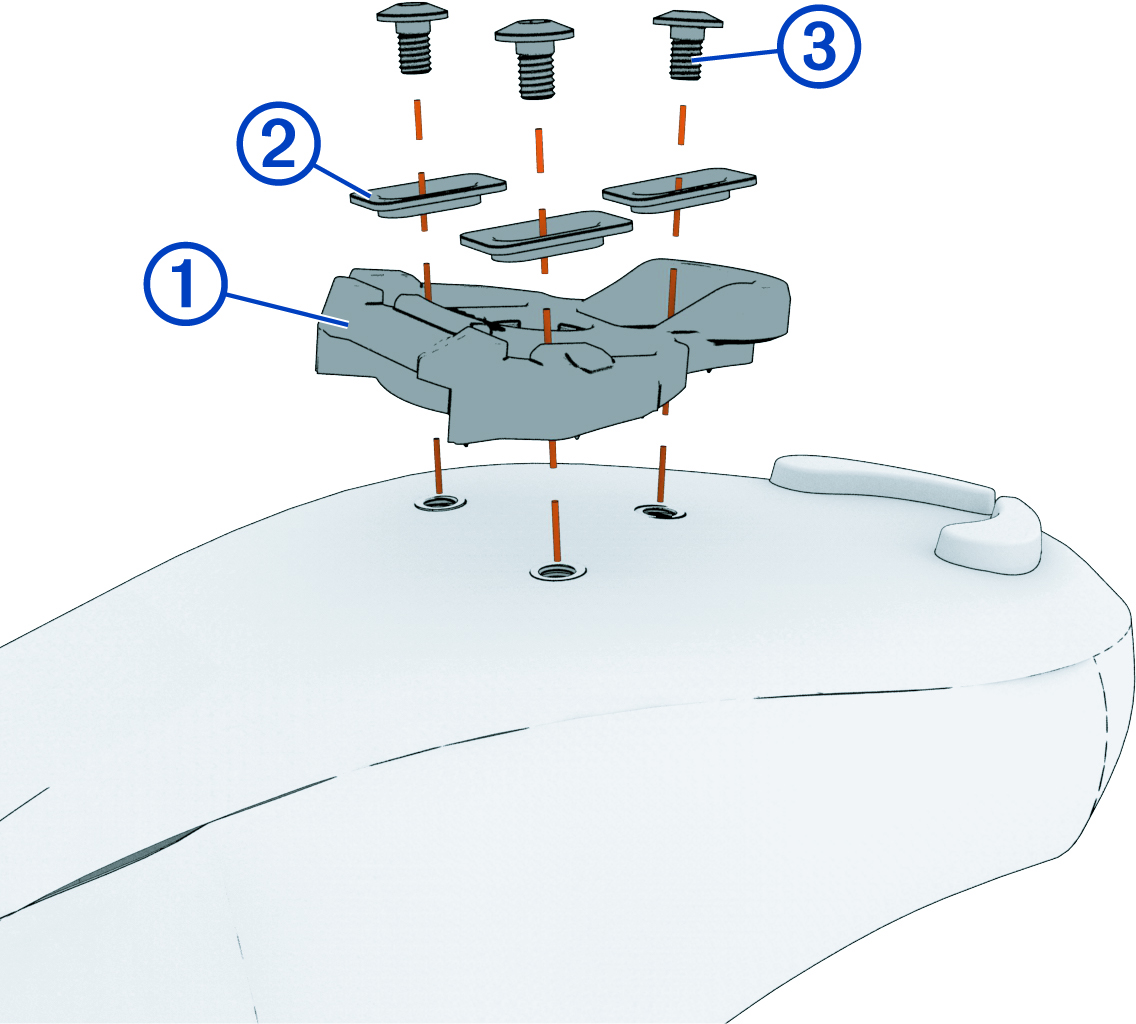

    Aufgeschlüsselte Ansicht der Schuhplatten mit Beschriftungen
  3. Befestigen Sie die einzelnen Schrauben mit dem 4-mm-Innensechskantschlüssel locker an der Schuhsohle.
  4. Passen Sie die Position von Schuhplatte und Schuh Ihren Wünschen entsprechend an.

    Diese Anpassung kann nach einer Testfahrt vorgenommen werden.

  5. Befestigen Sie die Schuhplatte sicher am Schuh.
    HINWEIS: Garmin® empfiehlt ein Drehmoment von 5 bis 8 Nm (4 bis 6 lbf-ft).

Montieren der Schuhplatten für Rally XC Pedalkörper

HINWEIS: Die linken und rechten Schuhplatten sind identisch.
  1. Heben Sie bei Bedarf die Einlegesohle im Schuh an und legen Sie die Schuhplattenhalterung mit 2 Löchern 1 sowie die Unterlegscheibe für die Einlegesohle 2 ein.
  2. Tragen Sie eine dünne Schicht Schmiermittel auf die Gewinde der Schrauben für die Schuhplatten auf.
  3. Richten Sie die Schuhplatte 3, die Unterlegscheibe 4 und die Schrauben 5 aufeinander aus.

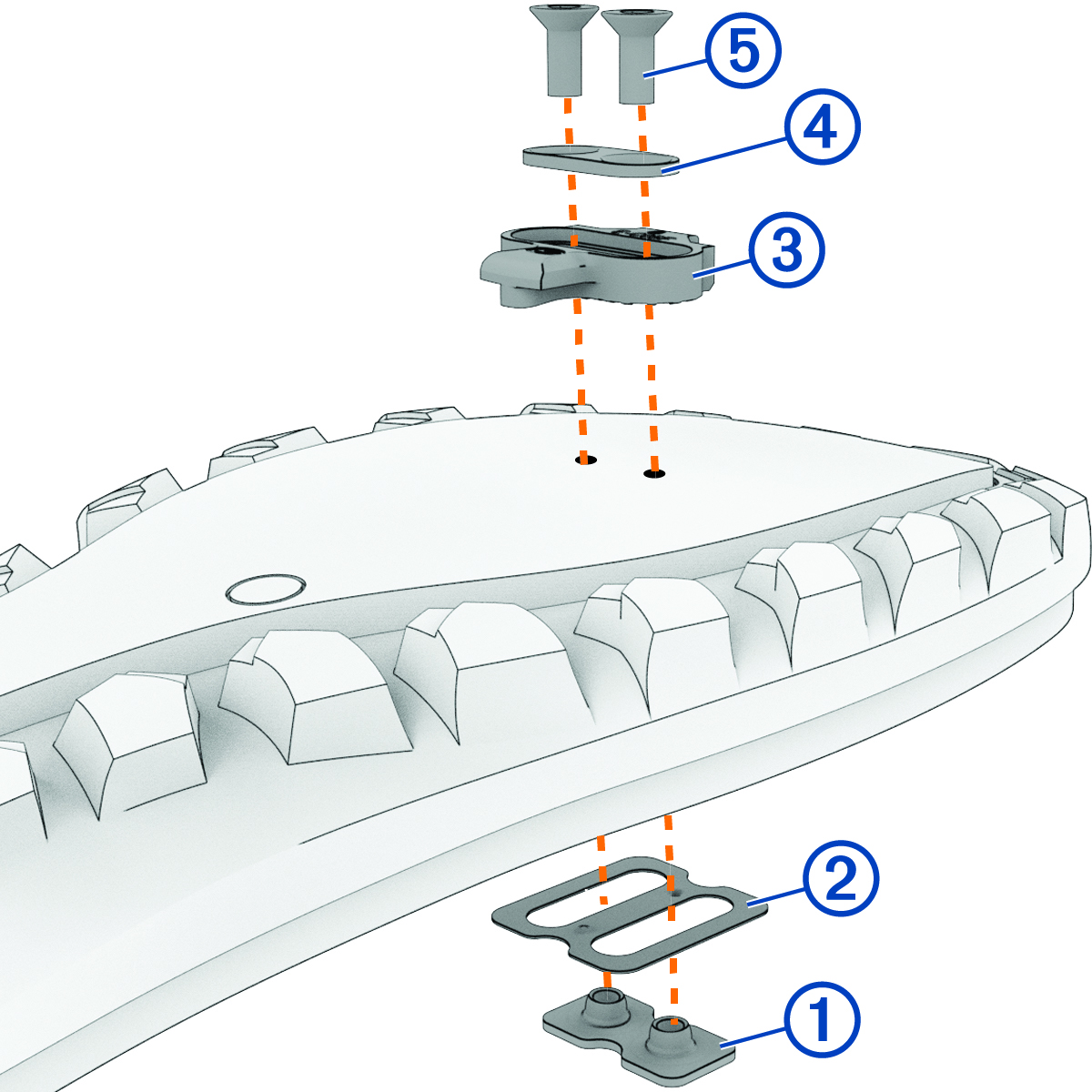

    Aufgeschlüsselte Ansicht der Schuhplatten mit Beschriftungen
  4. Befestigen Sie die einzelnen Schrauben mit dem 4-mm-Innensechskantschlüssel locker an der Schuhsohle.
  5. Passen Sie die Position der Schuhplatte nach Bedarf an.

    Sie können die Position der Schuhplatte nach einer Testtour anpassen.

  6. Ziehen Sie die Schrauben an, um die Schuhplatte sicher am Schuh zu befestigen.
    HINWEIS: Garmin empfiehlt ein Drehmoment von 5 bis 8 Nm (4 bis 6 lbf-ft).
