Instalowanie przetwornika na korpusie silnika trollingowego

Oznaczenia worków z częściami potrzebnych na tym etapie:

Worek z literą „B” Worek z literą „C”
UWAGA

Podczas instalacji zamocuj przewód przetwornika do wału silnika lub innego pewnego miejsca. Uszkodzenie przewodu przetwornika lub osłony przewodu może spowodować zniszczenie przetwornika.

  1. Wyjmij gumową wkładkę z worka na części Bag label C.
  2. Wyjmij opaskę zaciskową i uchwyt korpusu silnika trollingowego z worka na części Bag label B.
  3. Wsuń opaskę zaciskową węża 1 w otwór na uchwycie silnika trollingowego 2, aż po obu stronach przetwornika będą wystawały jego równe długości.

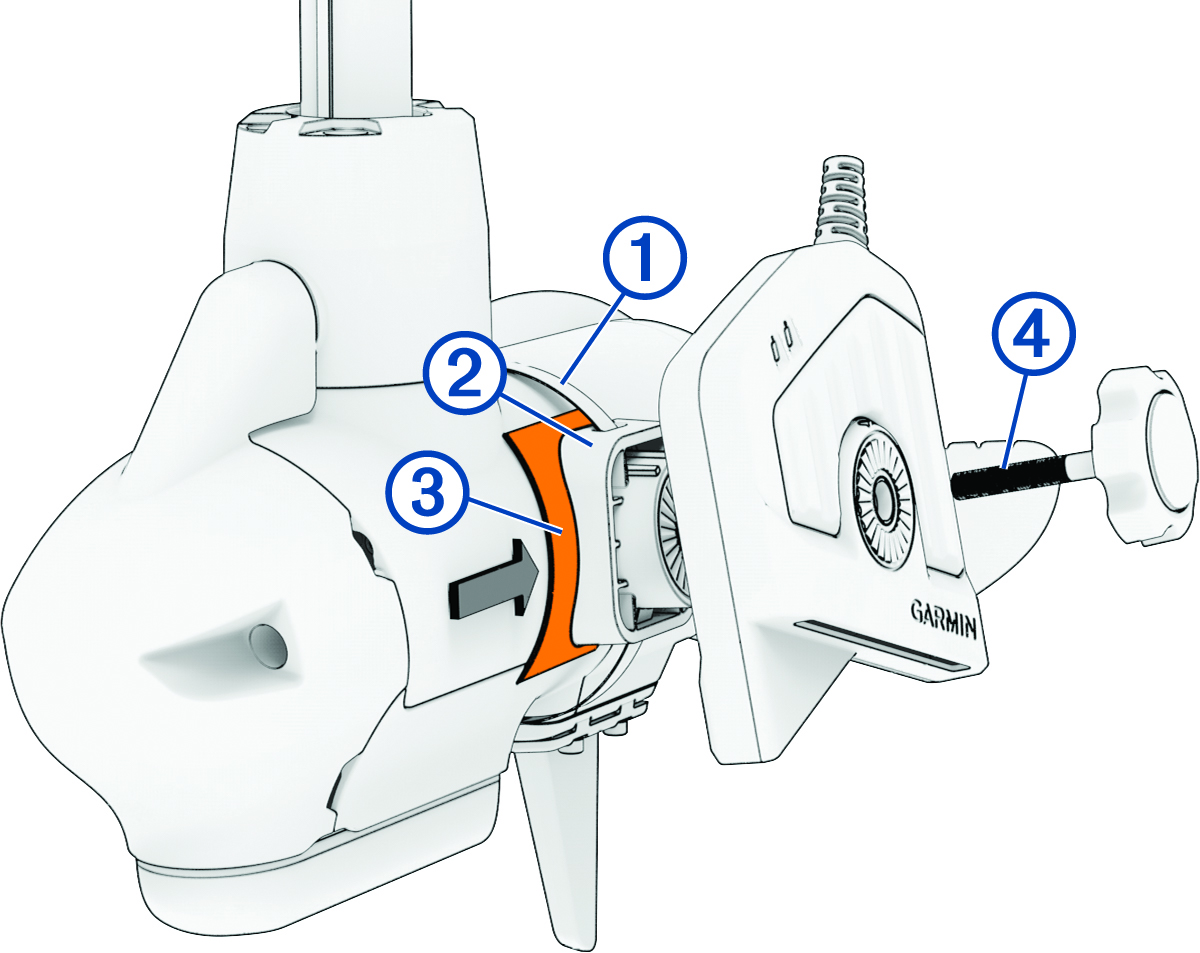

    Montaż przetwornika z objaśnieniami
  5. Umieść gumową wkładkę 3 na korpusie silnika trollingowego w miejscu, w którym chcesz zamocować uchwyt.
  6. Znajdź strzałki wewnątrz uchwytu do montażu na korpusie silnika trollingowego, które po zamontowaniu uchwytu powinny być skierowane do góry.
  7. Zaciśnij opaskę zaciskową węża wokół korpusu silnika trollingowego za pomocą płaskiego śrubokręta, klucza o średnicy 8 mm lub nasadki, upewniając się, że uchwyt jest ustawiony we właściwym kierunku.
  8. Wyjmij pokrętło z worka na części Bag label C.
  9. Zamocuj przetwornik na uchwycie za pomocą pokrętła 4 i dokręć je ręcznie.
    UWAGA: Jeśli nie planujesz często przełączać trybów przetwornika podczas jego użytkowania, przetwornik można przymocować do uchwytu za pomocą dołączonych niskoprofilowych elementów montażowych zamiast pokrętła (Montaż przetwornika przy użyciu niskoprofilowych elementów mocujących).
  10. Podczas wykonywania tych czynności przymocuj przewód przetwornika do wału silnika lub w innym stabilnym miejscu.

    • Przewód należy poprowadzić tak, aby nie stykał się ze śrubą podczas pracy silnika trollingowego.

    • Nie należy prowadzić przewodu w pobliżu przewodów elektrycznych lub innych źródeł zakłóceń elektrycznych.

    • Należy poprowadzić przewód, tak aby nie był zgniatany podczas opuszczania i podnoszenia silnika trollingowego.

    UWAGA: W razie potrzeby możesz podłączyć opcjonalny przedłużacz dostępny do nabycia na stronie buy.garmin.com lub u swojego sprzedawcy Garmin®.
  11. Ustaw przetwornik pod preferowanym kątem (Tryby wyświetlania).
