Tryby wyświetlania
Za pomocą uchwytu z trybem perspektywicznym możesz zmienić kąt orientacji przetwornika pomiędzy trzema widokami echosondy.
Podczas montażu przetwornika przy użyciu zalecanych pokręteł regulacyjnych nie są potrzebne żadne narzędzia do zmiany orientacji pomiędzy tymi polami widzenia. Należy poluzować pokrętła, aby zmienić orientację ramienia i przetwornika, a następnie dokręcić je, aby ustawić orientację.
Widok echosondy możesz zweryfikować, korzystając z nacięć na perspektywicznym uchwycie do montażu i przetworniku.
| Obrazek | Oznakowanie na tarczy | Znaczenie |
|---|---|---|
|
F|D |
Prawa burta, widok do przodu lub w dół |
|
|
L |
Widok perspektywiczny |
|
|
F|D |
Lewa burta, widok do przodu lub w dół |
|
|
D |
Lewa burta, widok w dół |
|
|
D |
Lewa burta, widok do przodu |
|
|
L |
Widok perspektywiczny |
|
|
D |
Prawa burta, widok do przodu |
|
|
D |
Prawa burta, widok w dół |
|
|

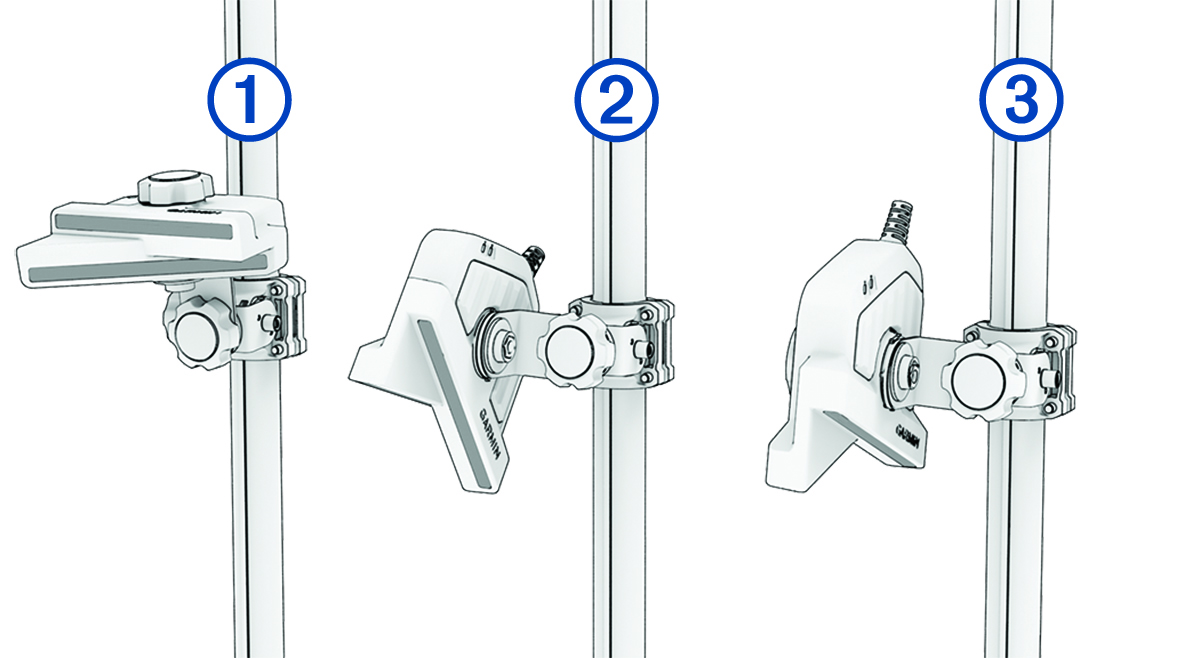

Widok perspektywiczny (wycięcia i ) |
|---|---|
|
|
Widok do przodu (wycięcia i ) |
|
|
Widok do tyłu (wycięcia i ) |
|
|
Widok perspektywiczny (wycięcia i ) |
|---|---|
|
|
Widok do przodu (wycięcia i ) |
|
|
Widok do tyłu (wycięcia i ) |
Przed dokręceniem pokrętła ustaw w jednej linii znaczniki na przetworniku i wsporniku, aby sprawdzić, czy są ustawione w odpowiedniej pozycji.
