Instalowanie przetwornika na uchwycie do trybu perspektywicznego

Za pomocą uchwytu do trybu perspektywicznego możesz zamontować przetwornik w układzie perspektywicznym lub z wałem bocznym.

Oznaczenia worków z częściami potrzebnych na tym etapie:

Worek z literą „A” Worek z literą „C” Worek z literą „D” Worek z literą „J”
UWAGA: Aby uniknąć zasłaniania obrazu echosondy, należy zamontować przetwornik na wale jak najdalej od silnika.
  1. Wyjmij uchwyt do trybu perspektywicznego z worka na części Bag label A.
  2. Wyjmij tarczę adaptera z worka na części Bag label D, który znajduje się w worku na części Bag label E.
  3. Wyjmij tylną połowę wspornika montażowego i cztery śruby z worka na części Bag label J.
    UWAGA: W przypadku wału o średnicy większej niż 42 mm (1,65 cala) należy użyć czterech śrub z worka na części Bag label G.
  4. Wyjmij pokrętło z worka na części Bag label C.
  5. Jeśli wał silnika trollingowego ma średnicę równą lub mniejszą niż 25 mm (1 cal), wyjmij gumową wkładkę z worka na części Bag label J.
  6. Zwróć uwagę na strzałkę umieszczoną w przedniej części wspornika montażowego, aby upewnić się, że zamontujesz go we właściwym położeniu podczas mocowania do silnika trollingowego.
  7. Jeśli montujesz przetwornik na wale o średnicy 25 mm (1 cal) lub mniejszej, owiń gumową wkładkę 1 wokół wału w miejscu, w którym chcesz zamontować wspornik.

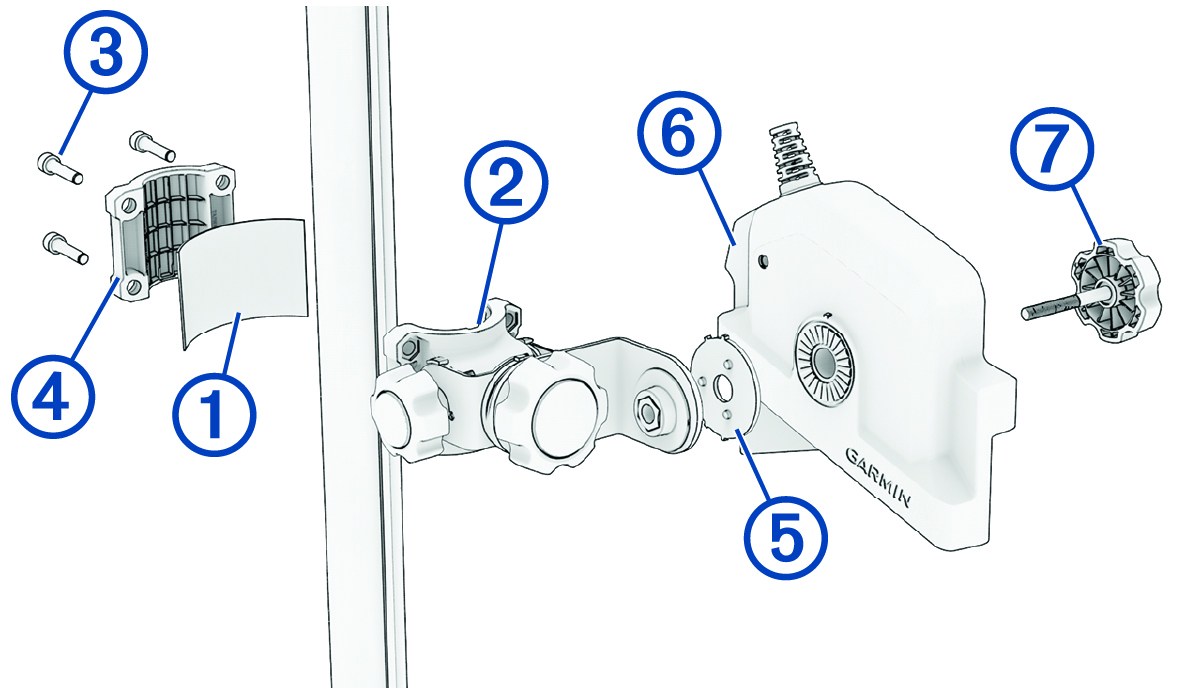

    Montaż uchwytu do trybu perspektywicznego z objaśnieniami
    UWAGA: Gumową wkładkę zaleca się stosować w przypadku wszystkich wałów o średnicy mniejszej niż 38 mm (1,5 cala). Uchwyt perspektywiczny nie pasuje do wałów o średnicy mniejszej niż 31 mm (1,25 cala).
  8. Ustaw wspornik montażowy 2 na wale w taki sposób, aby strzałki po wewnętrznej stronie przedniej połowy wspornika były skierowane do góry.

    Wspornik ustaw tak, aby wycięcie we wsporniku pokrywało się z rowkiem na wale silnika trollingowego.

  9. Włóż śruby 3 w tylną część wspornika montażowego 4 i dokręć je do przedniej części uchwytu za pomocą klucza imbusowego o średnicy 5 mm, znajdującego się w worku na części Bag label A.
  10. Przesuń silnik trollingowy z pozycji wysuniętej do schowanej i z powrotem, aby sprawdzić położenie wspornika montażowego i w razie potrzeby dokonać niezbędnych regulacji.
    UWAGA

    W przypadku montażu na silniku trollingowym typu Force® lub Force Pro należy zamontować uchwyt perspektywiczny w odpowiednim miejscu, tak aby przetwornik znalazł się w jednej linii ze szczeliną zatrzasku. Nieprzestrzeganie tych zaleceń może spowodować uszkodzenie przetwornika lub silnika trollingowego.


    Przetwornik wsuwany w szczelinę zatrzasku silnika trollingowego Force lub Force Pro
  11. Zdejmij warstwę ochronną z tylnej strony tarczy adaptera 5.
  12. Przymocuj tarczę adaptera do końca ramienia mocującego, dopasowując 3 kołki na tarczy adaptera do otworów we wsporniku 2.
  13. Przyłóż przetwornik 6 do tarczy adaptera i przymocuj go za pomocą pokrętła 7.
    UWAGA: Jeśli nie planujesz często przełączać trybów przetwornika podczas jego użytkowania, przetwornik możesz przymocować do ramienia przedłużającego za pomocą dołączonych niskoprofilowych elementów montażowych zamiast pokręteł (Montaż przetwornika przy użyciu niskoprofilowych elementów mocujących).
  14. Zamocuj przewód przetwornika do wału silnika lub innego pewnego miejsca.
    UWAGA

    Przewód należy poprowadzić tak, aby nie stykał się ze śrubą podczas pracy silnika zaburtowego.

    Nie należy prowadzić przewodu w pobliżu przewodów elektrycznych lub innych źródeł zakłóceń elektrycznych.

    Należy poprowadzić przewód, tak aby nie był zgniatany podczas opuszczania i podnoszenia silnika zaburtowego.

    Nieprzestrzeganie tych zaleceń może spowodować uszkodzenie mienia lub samego urządzenia.

    UWAGA: Przed przymocowaniem przewodu przetwornika pozostaw niewielki luz, aby w razie potrzeby można było obracać przetwornik między trybami wyświetlania.
    UWAGA: W razie potrzeby możesz podłączyć opcjonalny przedłużacz dostępny do nabycia na stronie buy.garmin.com lub u swojego sprzedawcy Garmin®.
  15. Ustaw przetwornik pod preferowanym kątem (Tryby wyświetlania).
