Orientacja uchwytu do montażu na korpusie silnika trollingowego
Kąt ustawienia zależy od tego, po której stronie silnika trollingowego zamontowany jest przetwornik i jakie jest wymagane pole widzenia.
Podczas montażu przetwornika przy użyciu zalecanego pokrętła regulacyjnego do zmiany jego położenia nie są potrzebne żadne narzędzia. Aby zmienić orientację, należy poluzować pokrętło i dokręcić je w celu zmiany orientacji.
UWAGA:
Przed dokręceniem pokrętła należy wyrównać znaczniki na przetworniku i uchwycie, aby sprawdzić, czy są ustawione we właściwym położeniu.
|
|

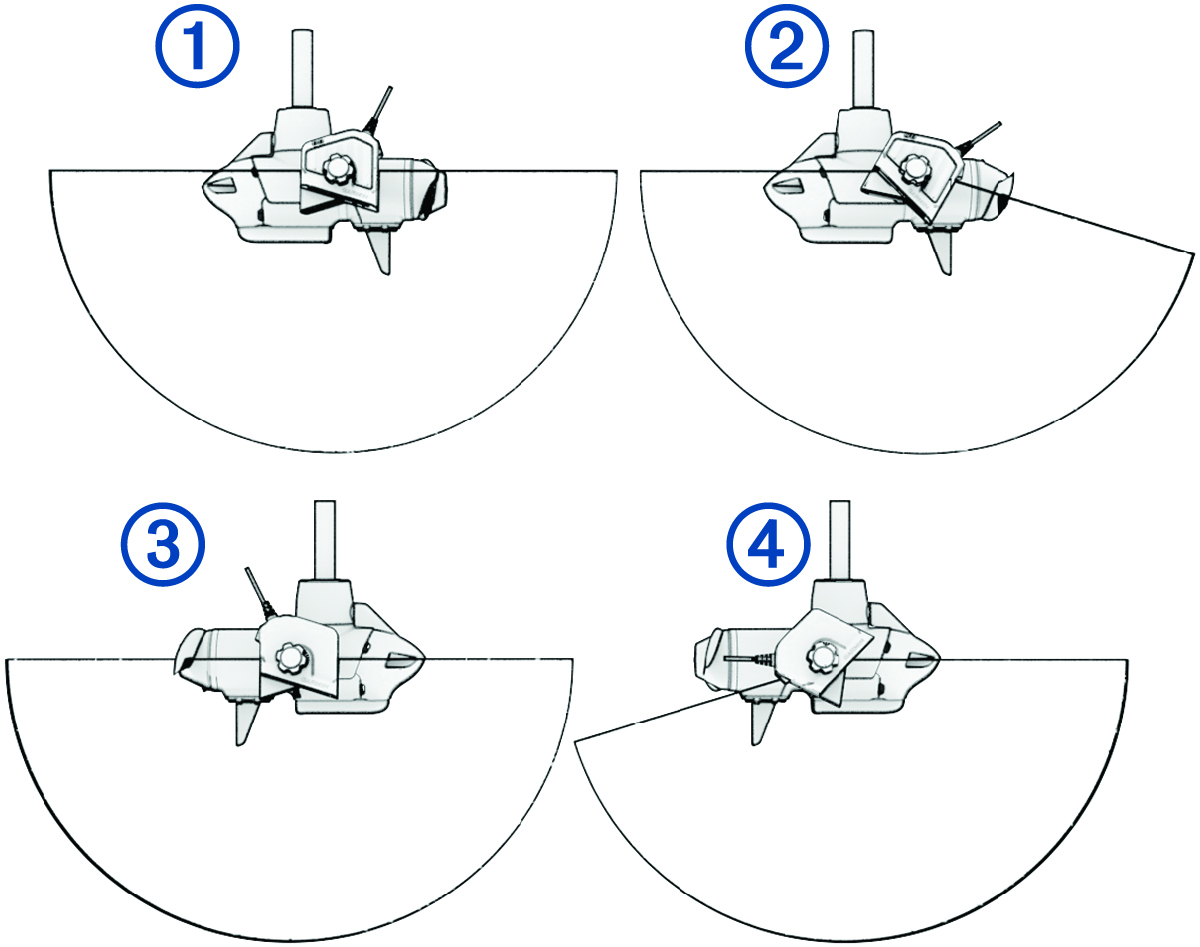

Lewa burta, widok w dół |
|---|---|
|
|
Lewa burta, widok do przodu |
|
|
Prawa burta, widok w dół |
|
|
Prawa burta, widok do przodu |
