Collegamento del dispositivo all'alimentazione del veicolo

Per poter collegare all'alimentazione del veicolo il dispositivo è necessario rimuovere l'etichetta di avvertenza dal terminale +12V dello stesso.

Verificare sempre che i collegamenti elettrici siano ben saldi e che rimangano in questa condizione durante l'uso del dispositivo.

  1. Collegare l'estremità ad anello grande del filo di massa in dotazione Annotazione numero uno al morsetto negativo della batteria del veicolo.

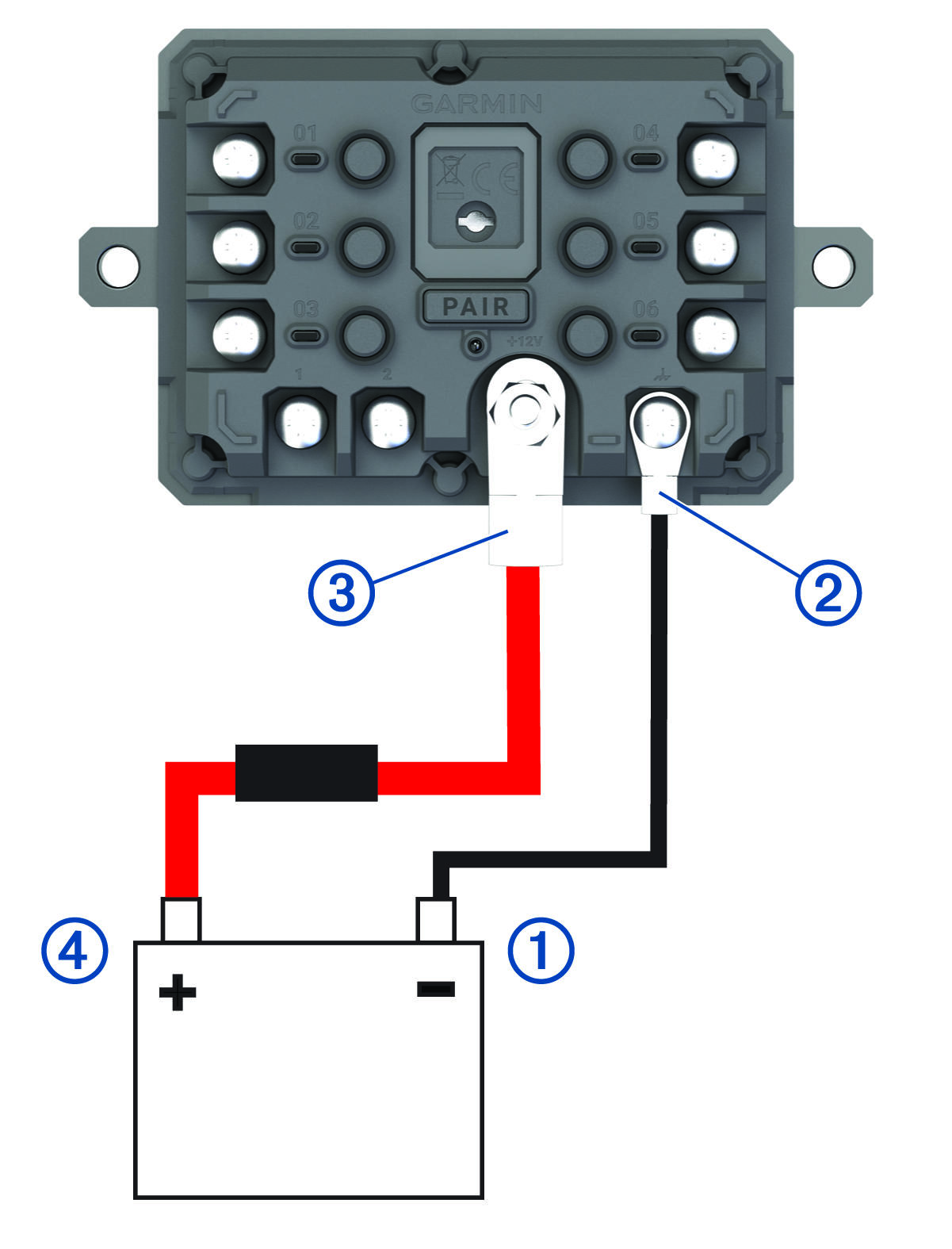

    Schema elettrico dei collegamenti di alimentazione e massa con didascalie
  2. Collegare l'altra estremità del cavo di terra al terminale GND Annotazione numero due sul dispositivo.
  3. Collegare l'estremità ad anello piccola del cavo da 12 V in dotazione al terminale +12V Annotazione numero tre sul dispositivo.
  4. Serrare il dado da 3/8 poll. sul terminale +12V con una coppia massima di 4,52 N-m (40 lbf-poll.).

    Verificare che il dado non possa essere allentato manualmente.

    AVVISO

    Non serrare eccessivamente il terminale +12V per evitare di danneggiarlo.

  5. Collegare l'estremità ad anello grande del cavo da 12 V Annotazione numero quattro al terminale positivo della batteria del veicolo.
