Anbringen des GSC 10
HINWEIS: Wenn Sie keinen
GSC™ 10 haben, können Sie diesen Schritt überspringen.
Damit der Edge® Daten empfängt, müssen beide Magneten an den entsprechenden Markierungslinien ausgerichtet sein.

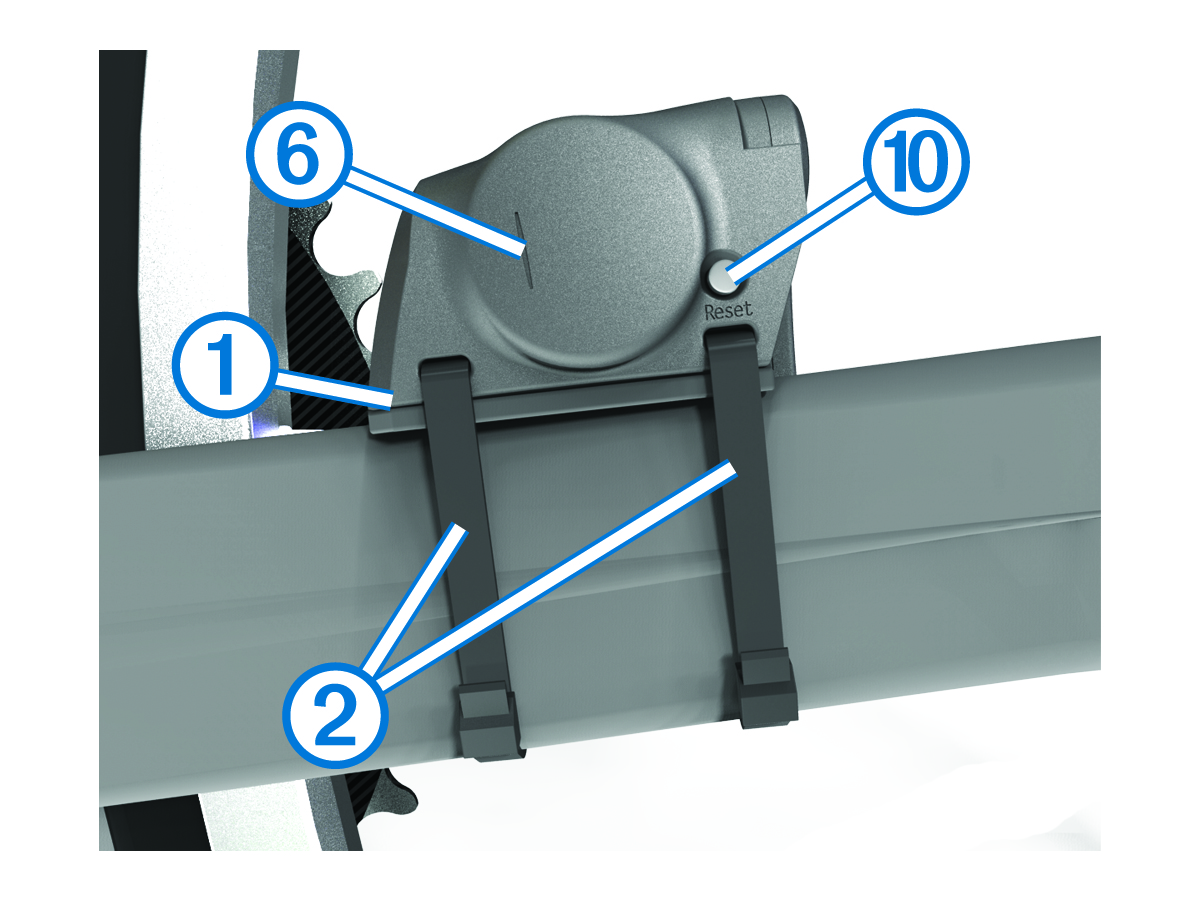

- Platzieren Sie bei Bedarf die flache
oder dreieckige Gummiunterlage zwischen dem
GSC 10 und der Kettenstrebe, um die Stabilität zu erhöhen.
- Befestigen Sie den
GSC 10 lose mit zwei Kabelbindern
.

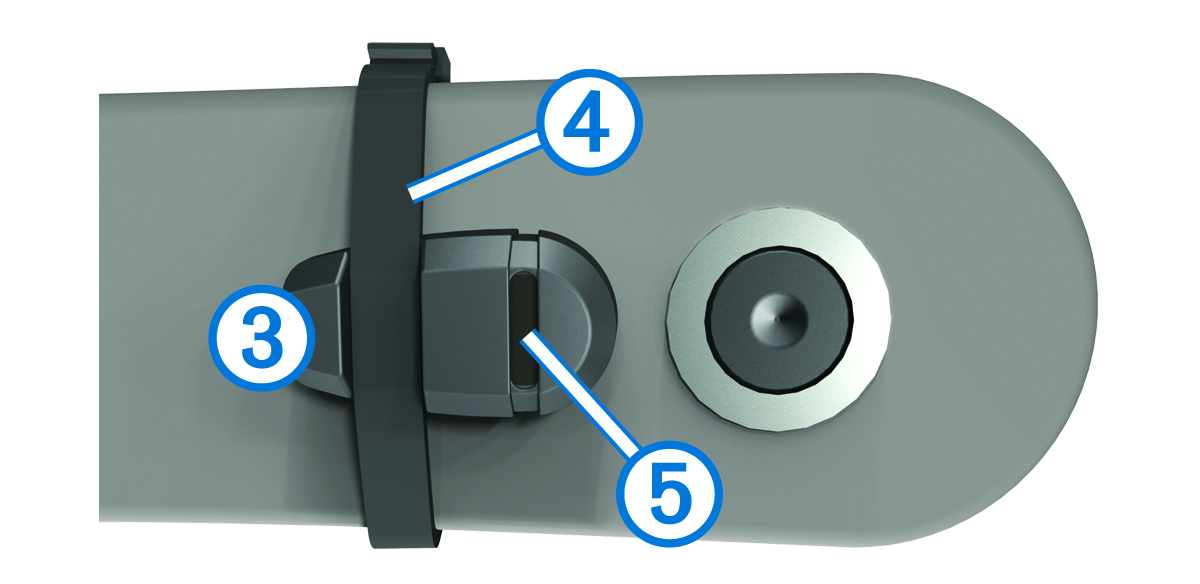

- Montieren Sie den Pedalmagneten
mithilfe des Klebesockels und eines Kabelbinders
an der Tretkurbel.
Der Abstand zwischen Pedalmagnet und GSC 10 darf nicht mehr als 5 mm betragen. Die Markierungslinien
auf dem Pedalmagneten müssen auf die Markierungslinien
am
GSC 10 ausgerichtet sein.

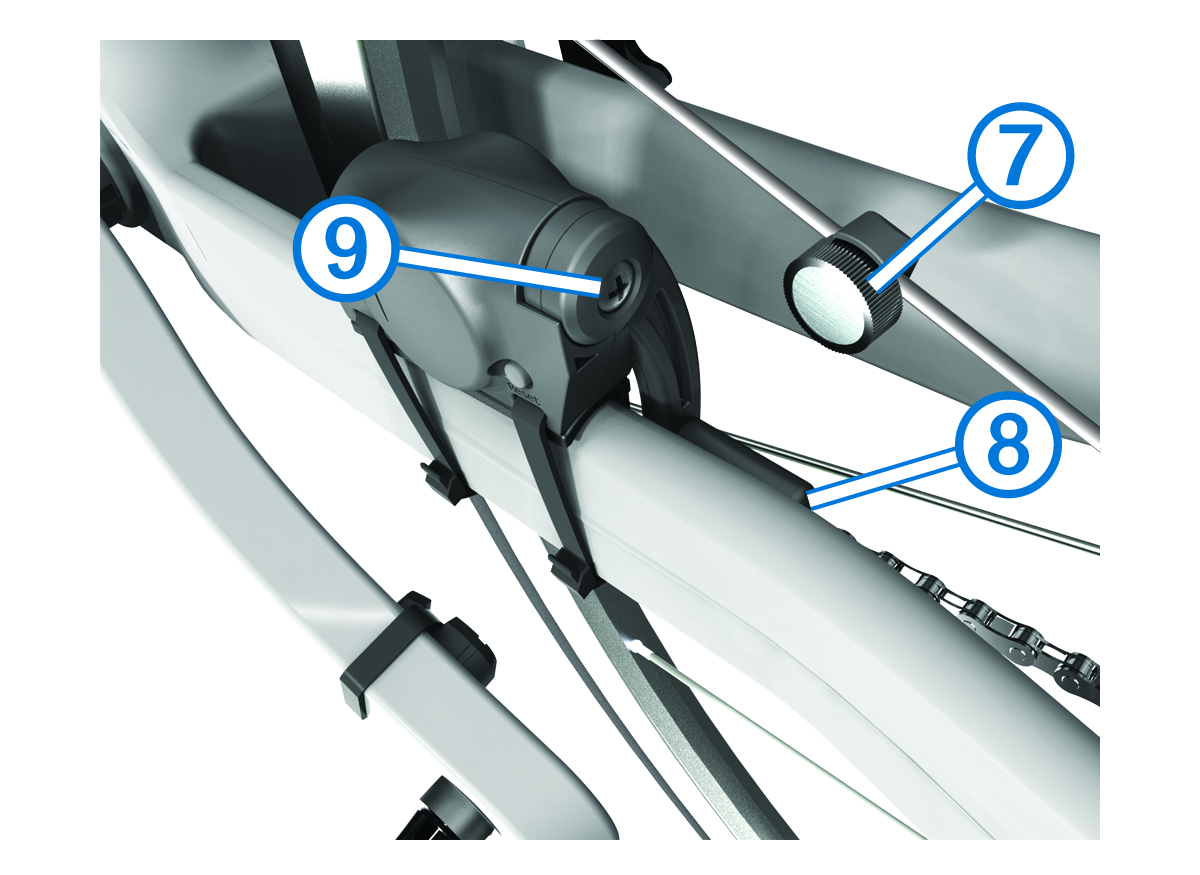

- Schrauben Sie den Speichenmagneten
vom Plastikteil ab.
- Positionieren Sie die Speiche in der Rille des Plastikteils, und ziehen Sie sie leicht fest.
Der Speichenmagnet muss nicht auf den GSC 10 zeigen, wenn zwischen dem Sensorarm und der Speiche nicht genügend Platz ist. Der Speichenmagnet muss auf die Markierungslinie
am Sensorarm ausgerichtet sein.
- Lösen Sie die Schraube
am Sensorarm.
- Wählen Sie auf dem
GSC 10 die Option
Reset
.
Die LED-Anzeige wird zuerst rot, dann grün.
