Conexión del dispositivo a la alimentación del vehículo
Debes confirmar siempre que todas las conexiones eléctricas están bien conectadas y que no se aflojarán al utilizar el dispositivo.
Si no se utiliza el cable de encendido, no lo conectes al terminal positivo de la batería del vehículo. Conecta a tierra el cable de encendido o déjalo desconectado. En caso de que no conectes a tierra o desconectes el cable de encendido cuando no lo utilices, el dispositivo podría no encenderse.
-

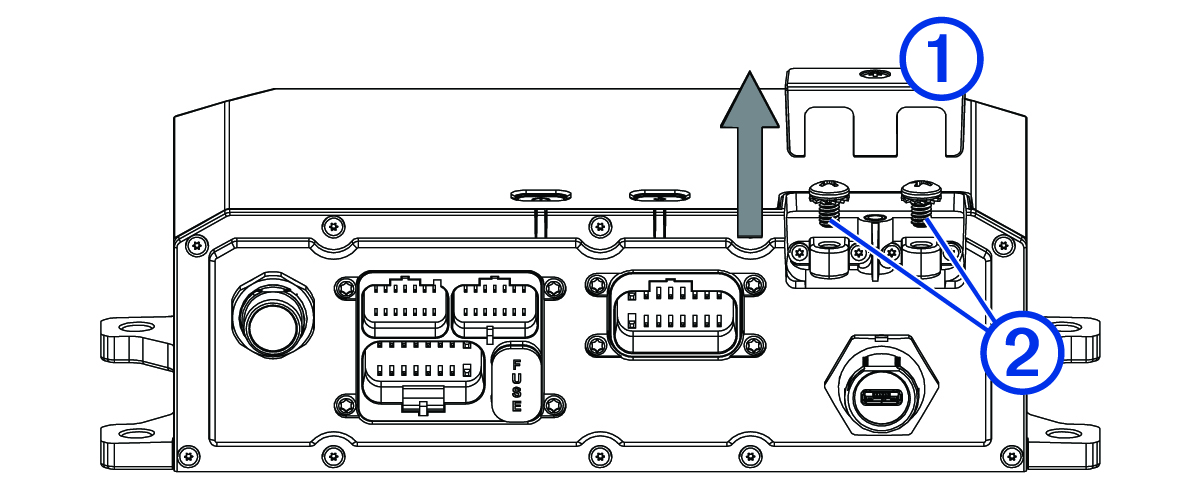

Retira la cubierta del terminal
con un destornillador Phillips.
-
Retira los tornillos del terminal GND y del terminal +12V
.
-

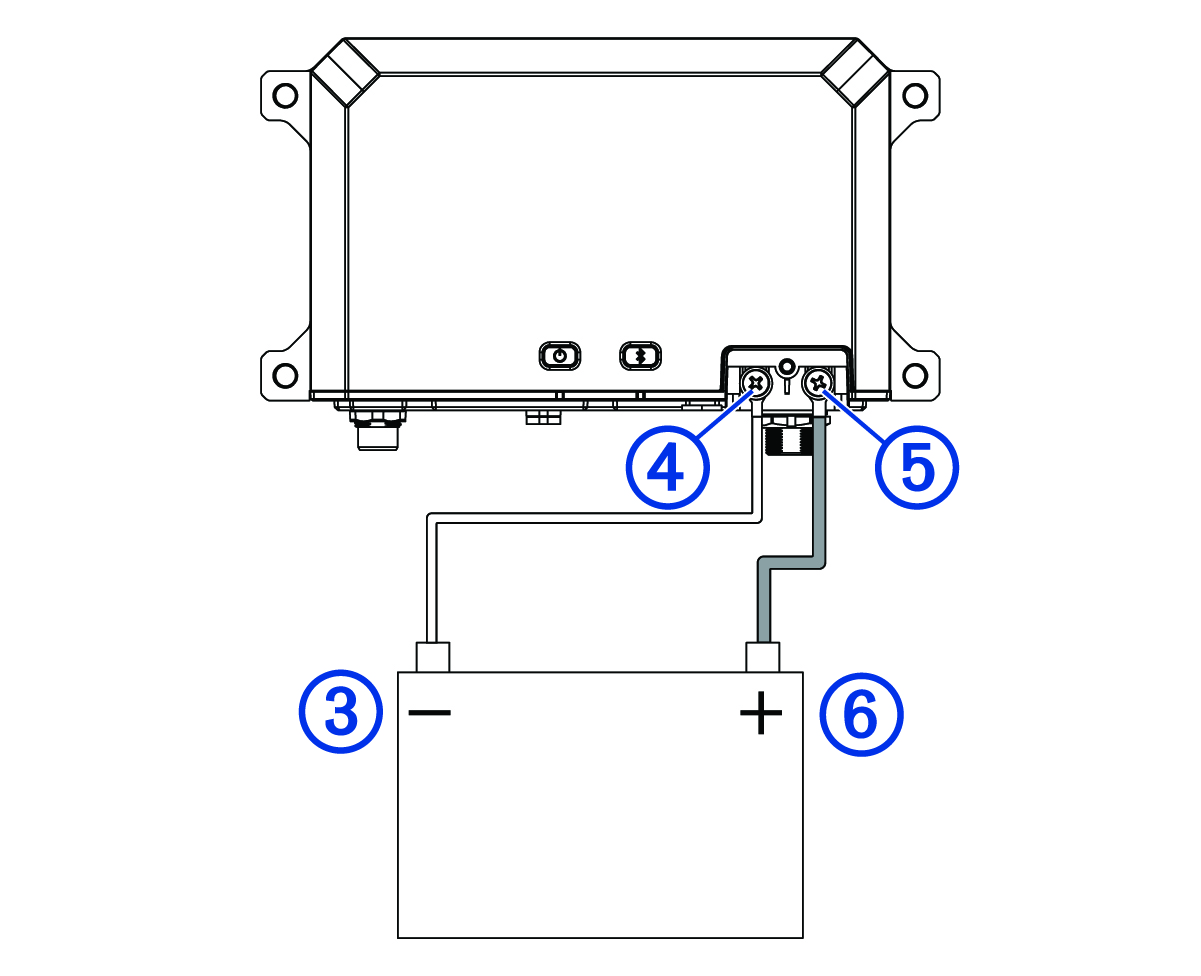

Conecta el extremo del anillo grande del cable de tierra incluido
al terminal negativo de la batería del vehículo.
-
Conecta el extremo del anillo pequeño del cable de tierra al terminal GND
del dispositivo.
-
Conecta el extremo del anillo pequeño del cable de 12 V incluido al terminal de +12V
del dispositivo.
-
Conecta el extremo del anillo grande del cable de 12 V
al terminal positivo de la batería del vehículo.
