Installation du Tacx Alpine

Positionnement de la base oscillante

Avant de pouvoir positionner la base oscillante Légende numéro un, vous devez installer votre vélo sur un home trainer compatible tel que le Tacx® NEO 3M Légende numéro deux.

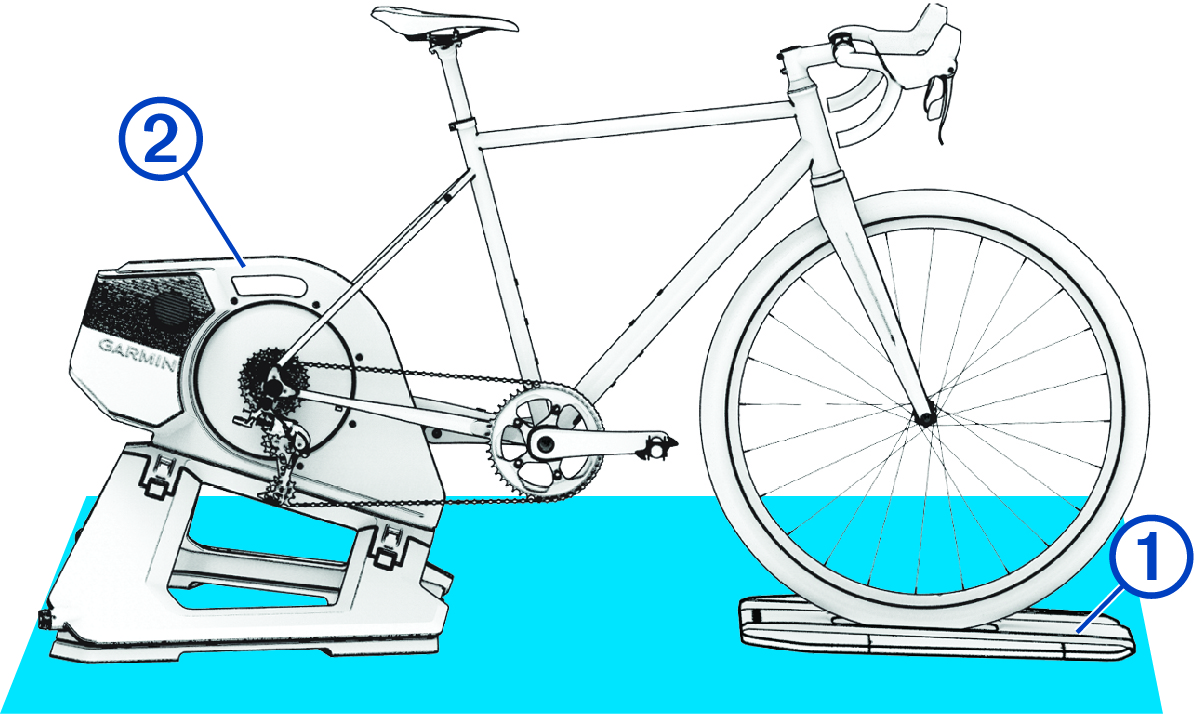

Vélo et home trainer avec repères
  1. Retirez le support de roue avant.
  2. Placez la base oscillante sous la roue avant.
  3. Amenez le Tacx Alpine près de l'avant de votre vélo afin de pouvoir facilement le faire rouler sur la base oscillante.
  4. Alignez la base oscillante avec le moyeu de la roue avant Légende numéro trois au-dessus de la zone d'alignement Légende numéro quatre, idéalement près du centre.

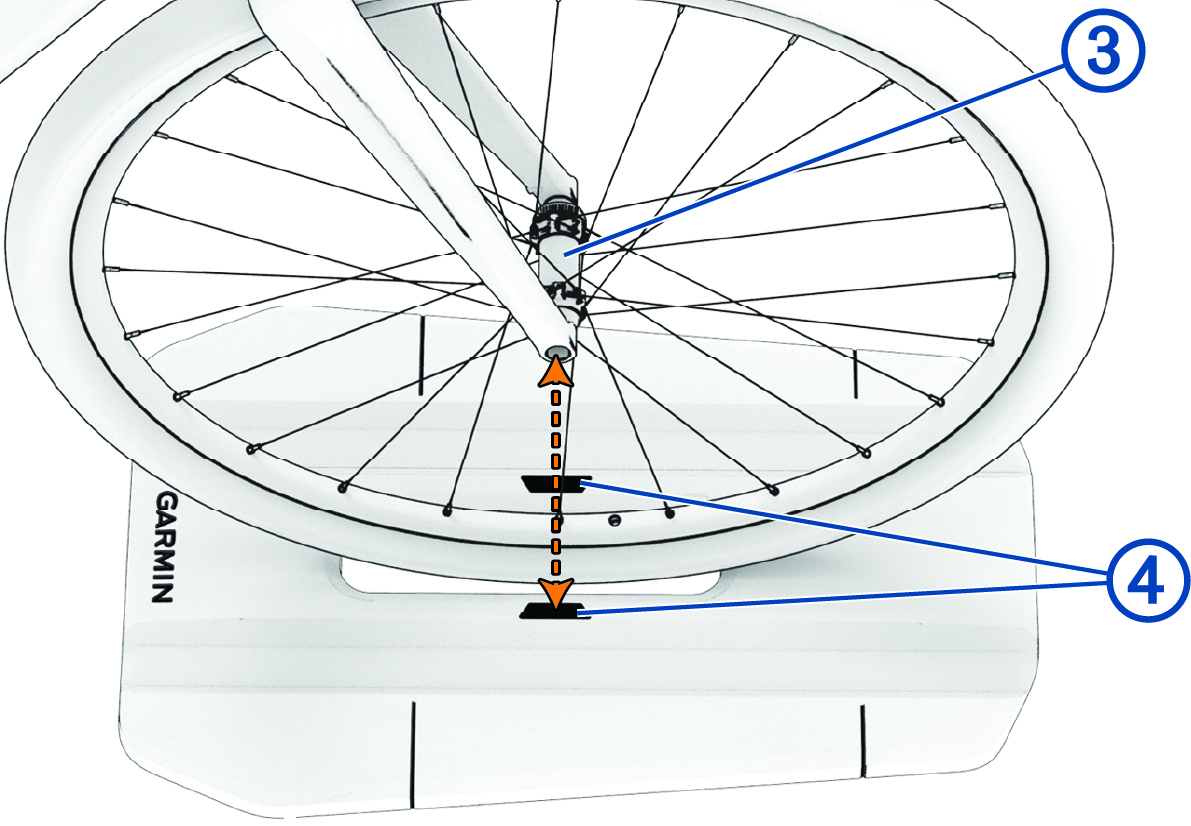

    Alignement de la roue du vélo avec repères
  5. Si vous utilisez un tapis d'entraînement, ajustez le vélo et le home trainer de sorte que l'avant de la base oscillante soit aligné avec l'avant de votre tapis d'entraînement (facultatif).

Installation de votre vélo à axe traversant

Le Tacx Alpine est compatible avec un vélo qui utilise un axe traversant de 12 ou 15 mm (Quelle est la taille de mon axe traversant ?). Si vous disposez d'un axe à fixation rapide, reportez-vous à la section Installation de votre vélo à axe à fixation rapide.

  1. Ouvrez le kit d'installation Symbole A, puis choisissez les embouts rotatifs adaptés à votre axe.

    Axe

    Embouts rotatifs (2)

    Thru-Axle 12x100

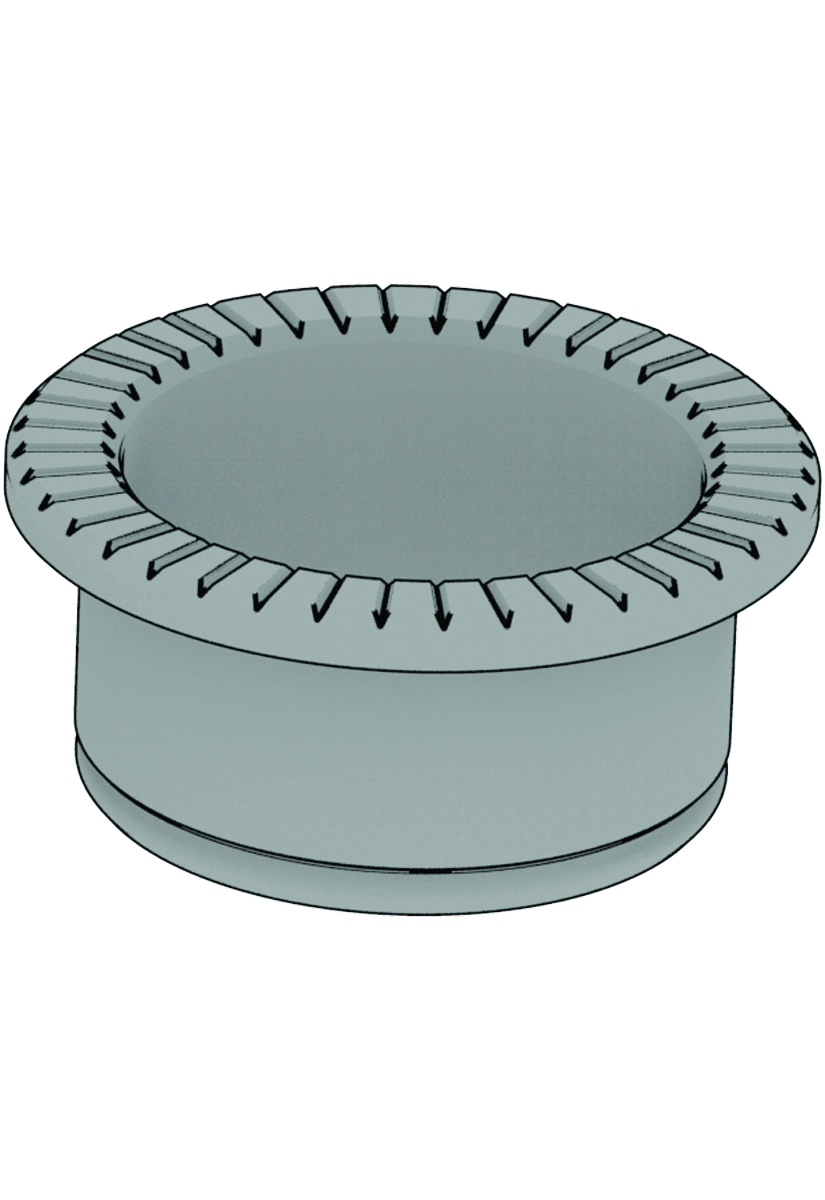

    Embout

    Embout

    Thru-Axle 15x100

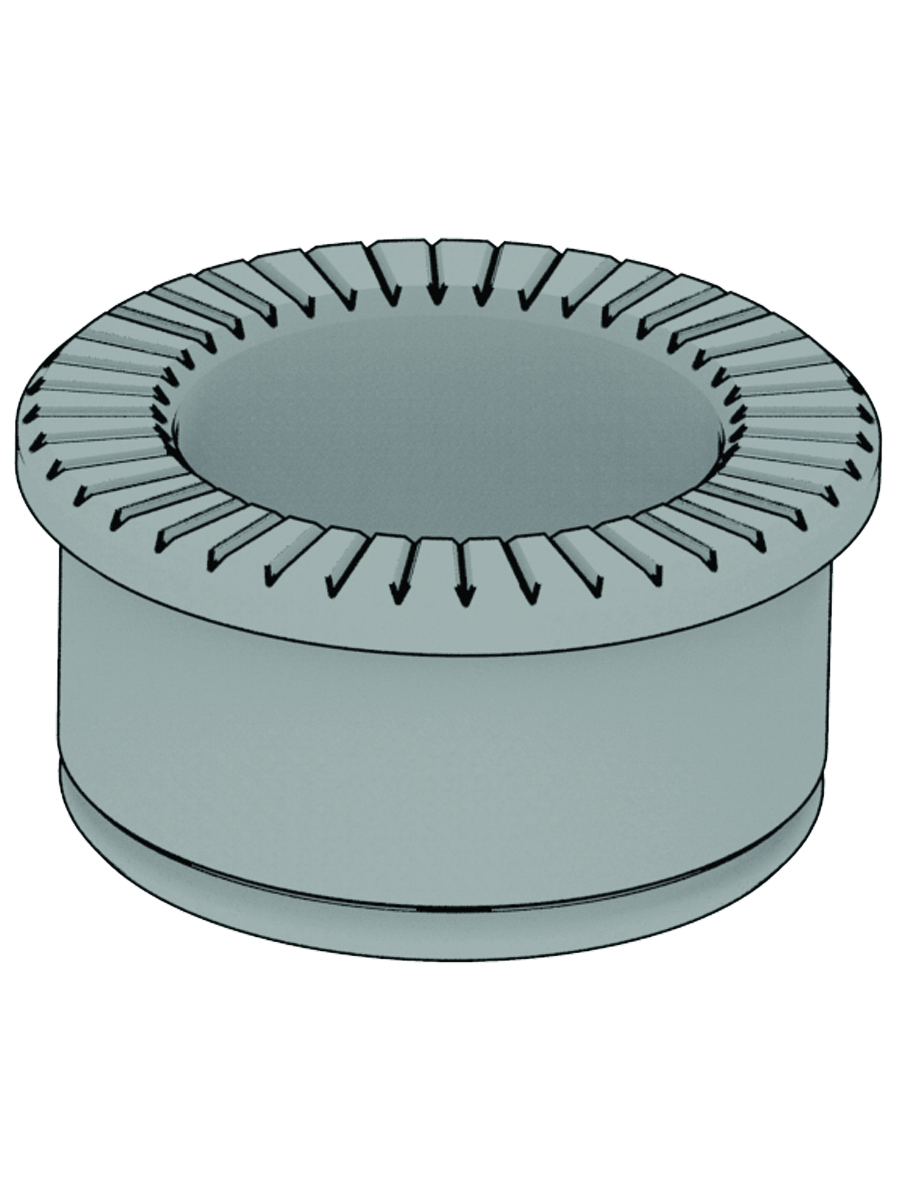

    Embout

    Embout

    Thru-Axle 15x110

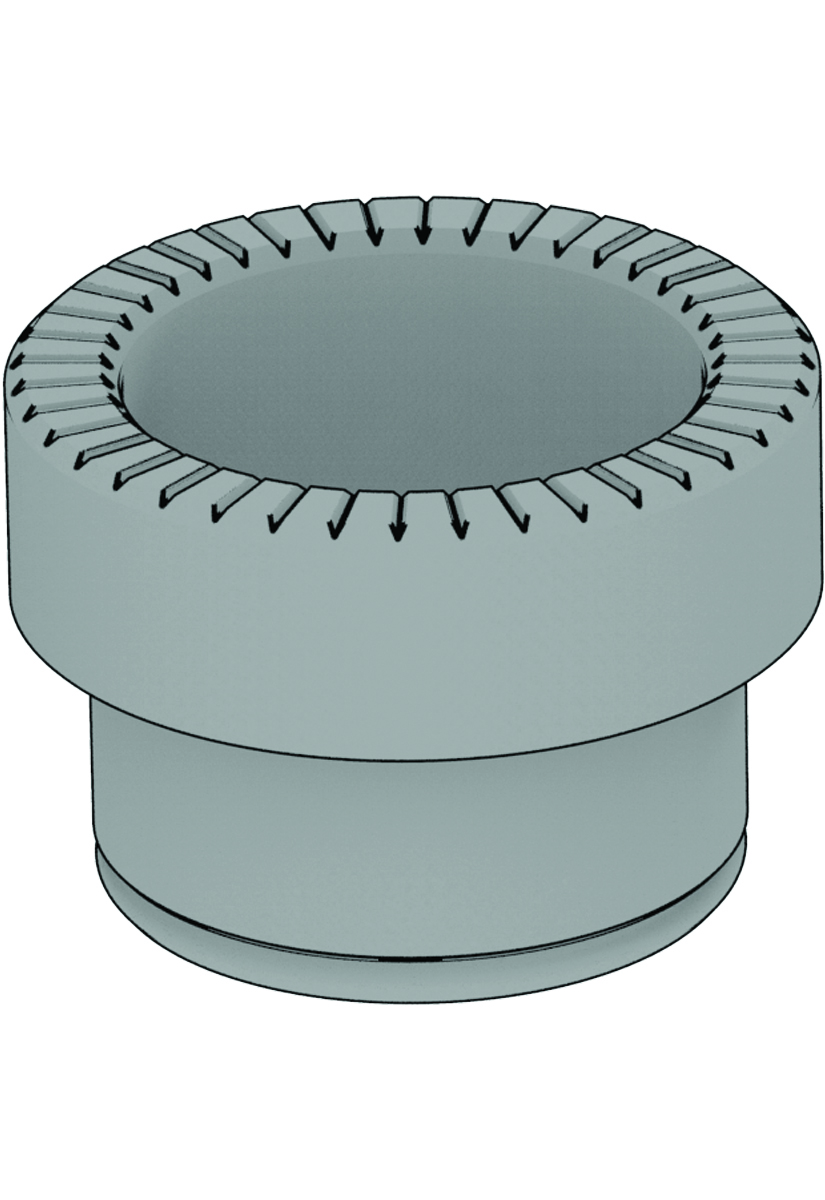

    Embout

    Embout

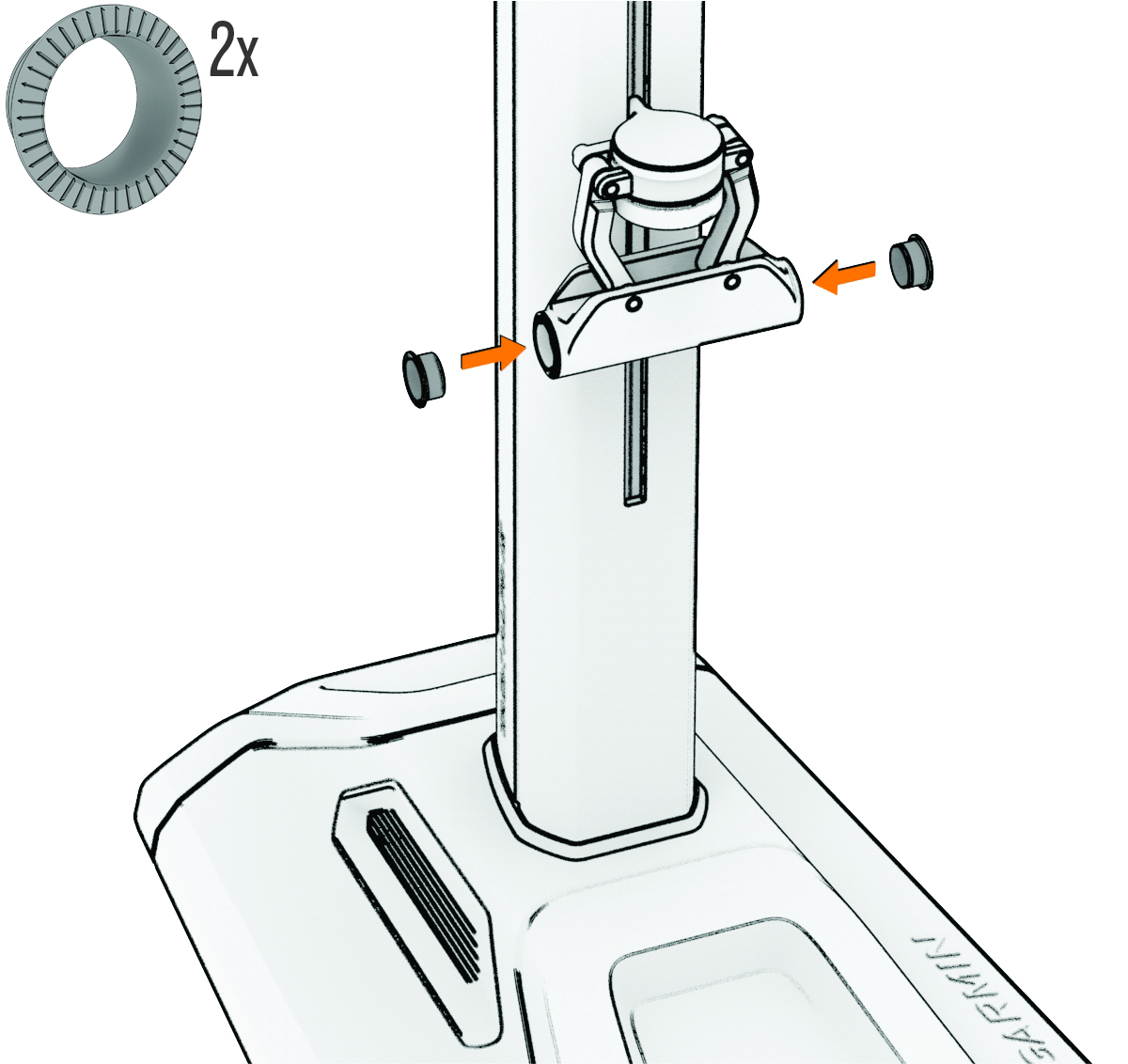

  2. Clipsez les embouts rotatifs sur le Tacx Alpine.

    Alpine avec embouts et repères
  3. Retirez la roue avant de votre vélo et tenez le cadre.
  4. Faites rouler le Tacx Alpine sur la base oscillante et alignez la fourche du vélo sur les embouts rotatifs.
  5. Insérez l'axe et serrez-le à la main.

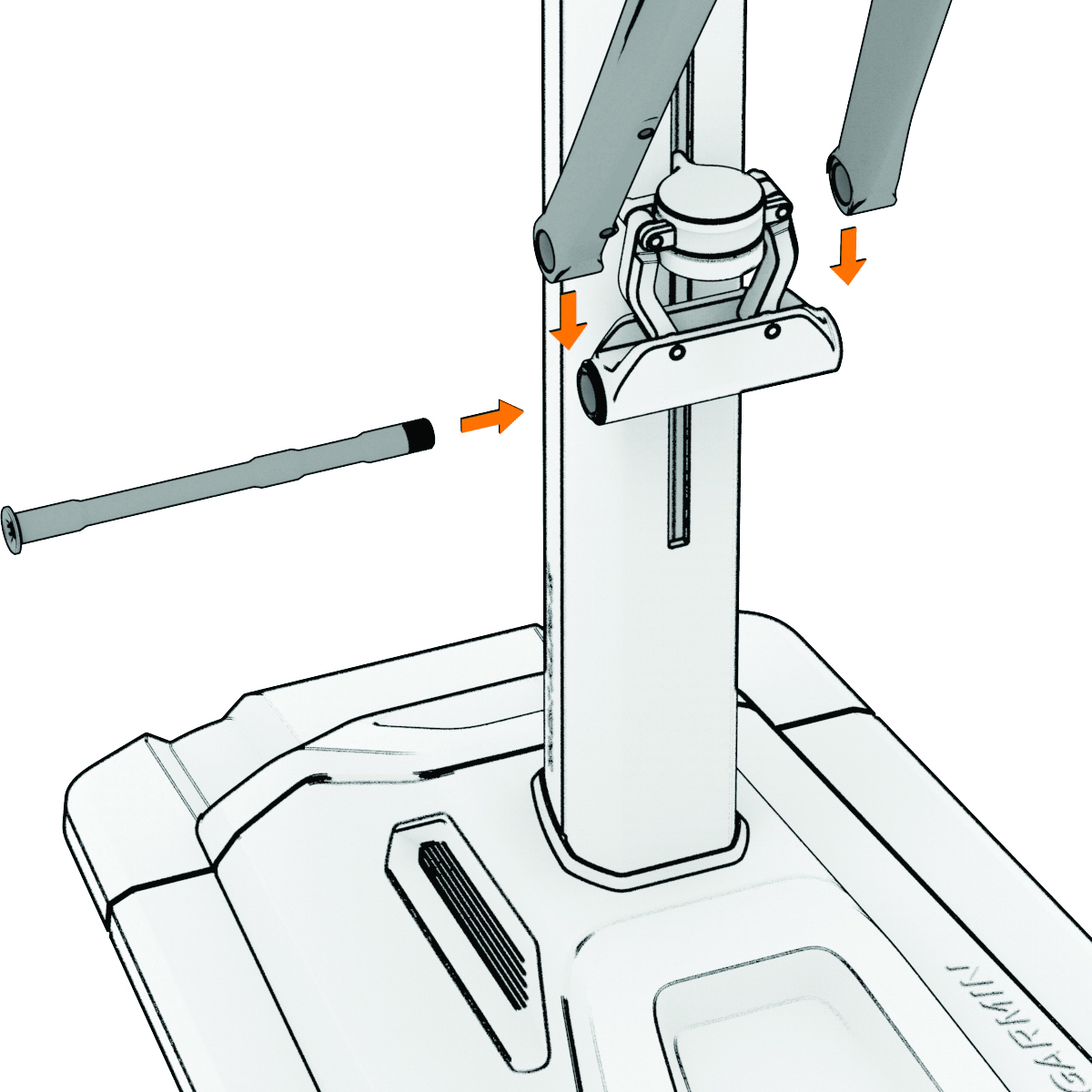

    Alpine avec axe et fourche de vélo
  6. Serrez l'axe selon le couple de serrage indiqué sur l'axe ou dans le manuel d'utilisation de votre vélo.

Installation de votre vélo à axe à fixation rapide

AVERTISSEMENT

Si le levier à fixation rapide n'est pas suffisamment serré, vous risquez d'endommager votre matériel ou de vous blesser.

  1. Ouvrez le kit d'installation Symbole A, puis sélectionnez les embouts rotatifs et l'axe à fixation rapide QR.

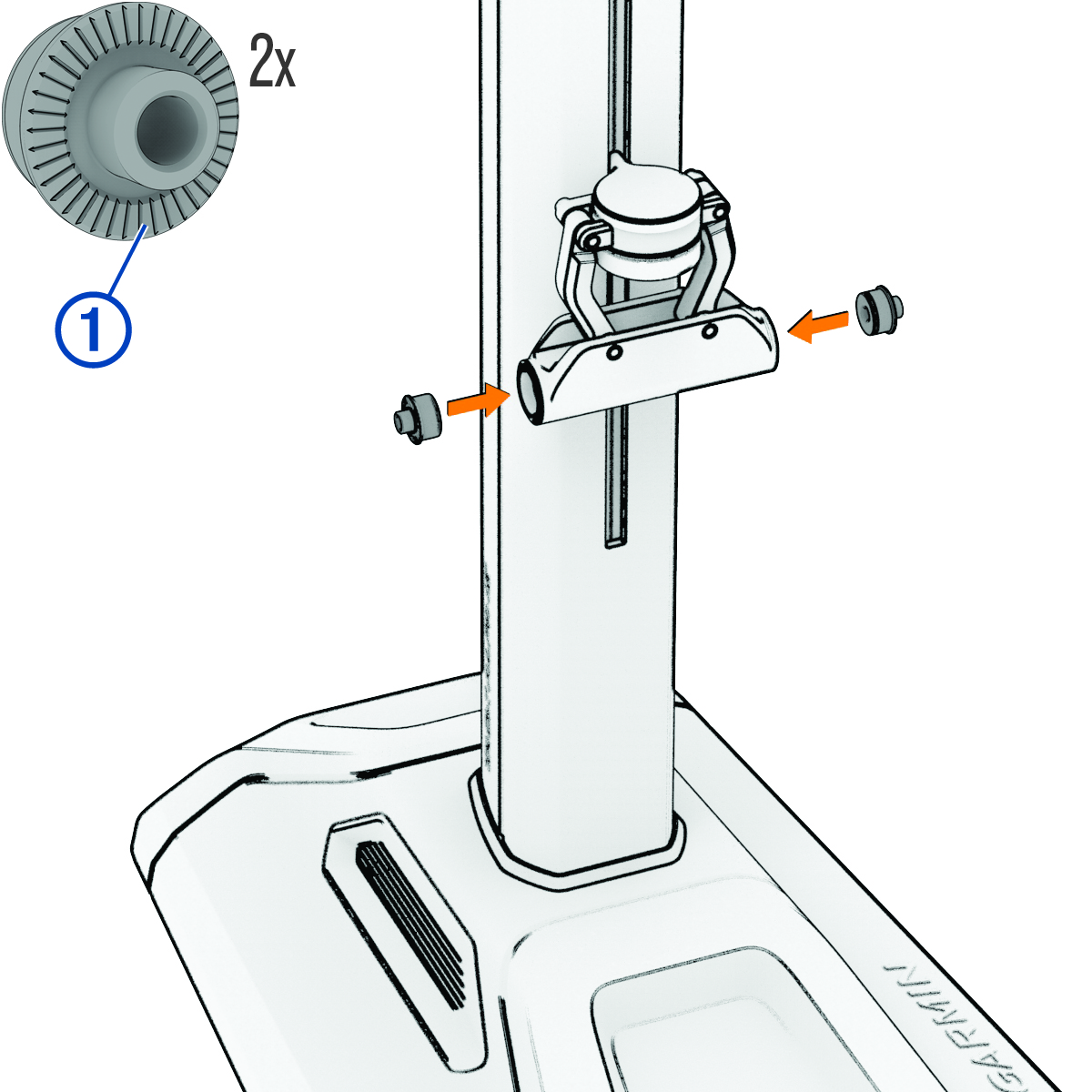

  2. Clipsez les embouts rotatifs Légende numéro un sur le Tacx Alpine.

    Alpine avec embouts et repères

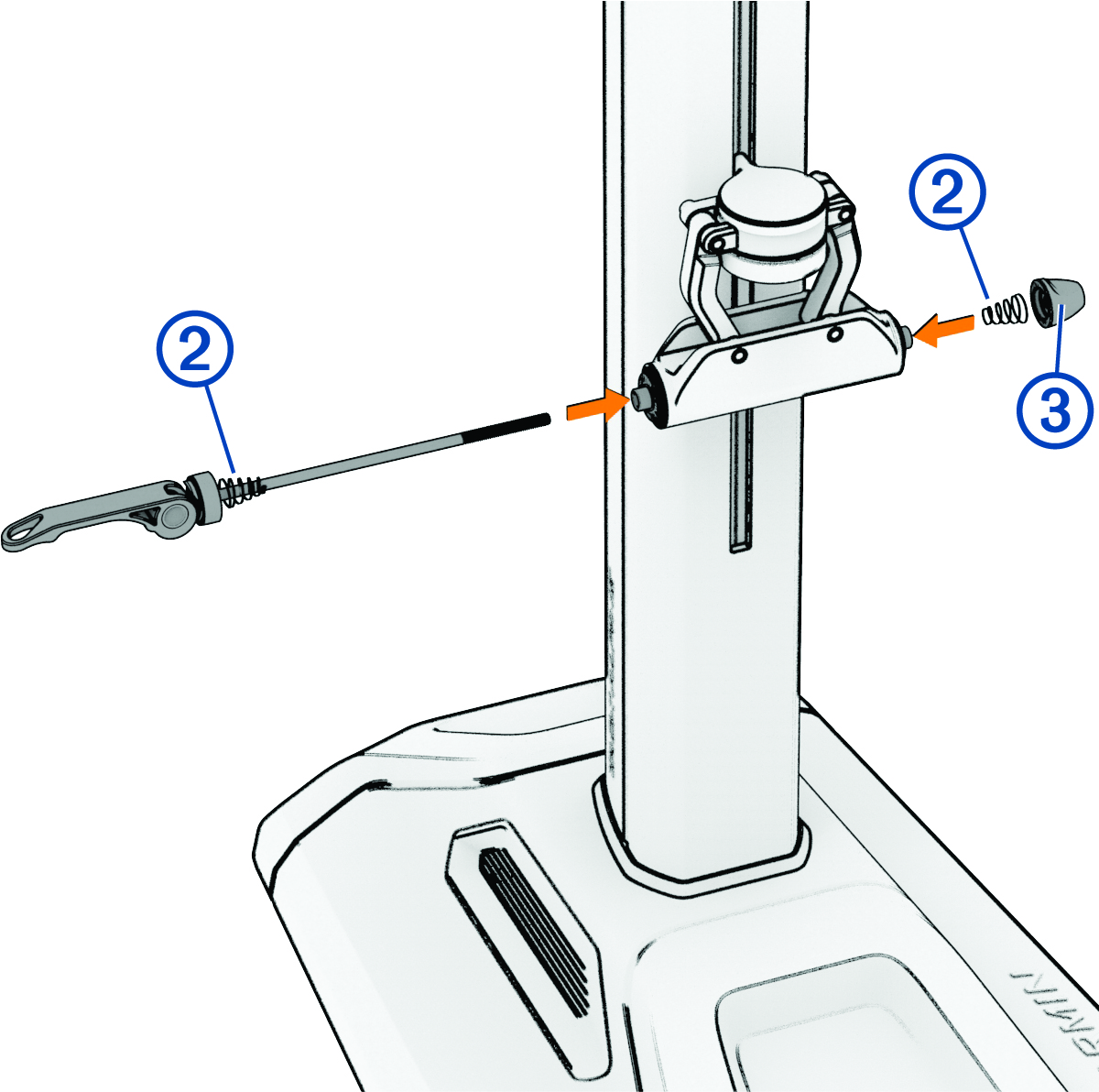

  3. Installez l'axe flottant à fixation rapide, les ressorts coniques de chaque côté Légende numéro deux et l'embout Légende numéro trois.

    Alpine avec axe et repères
  4. Serrez manuellement l'embout, en laissant suffisamment d'espace pour la fourche du vélo.
  5. Retirez la roue avant de votre vélo et tenez le cadre.
  6. Faites rouler le Tacx Alpine sur la base oscillante et placez la fourche du vélo sur l'axe.
  7. Serrez l'embout et fermez le levier à fixation rapide.
