Orientace držáku pro upevnění na kryt příďového motoru
Úhel orientace závisí na tom, na kterou stranu příďového motoru jste připevnili sonarovou sondu, a na požadovaném zorném poli.
Při instalaci sonarové sondy s použitím doporučeného nastavovacího knoflíku je možné měnit orientaci sonarové sondy mezi pohledem dopředu a dolů – a zpět – bez použití nástrojů. Při změně orientace musíte knoflík povolit a po nastavení orientace jej opět utáhnout.
POZNÁMKA:
Před utažením knoflíku musíte vyrovnat značky na sonarové sondě a držáku a ověřit správnou orientaci.
|
|

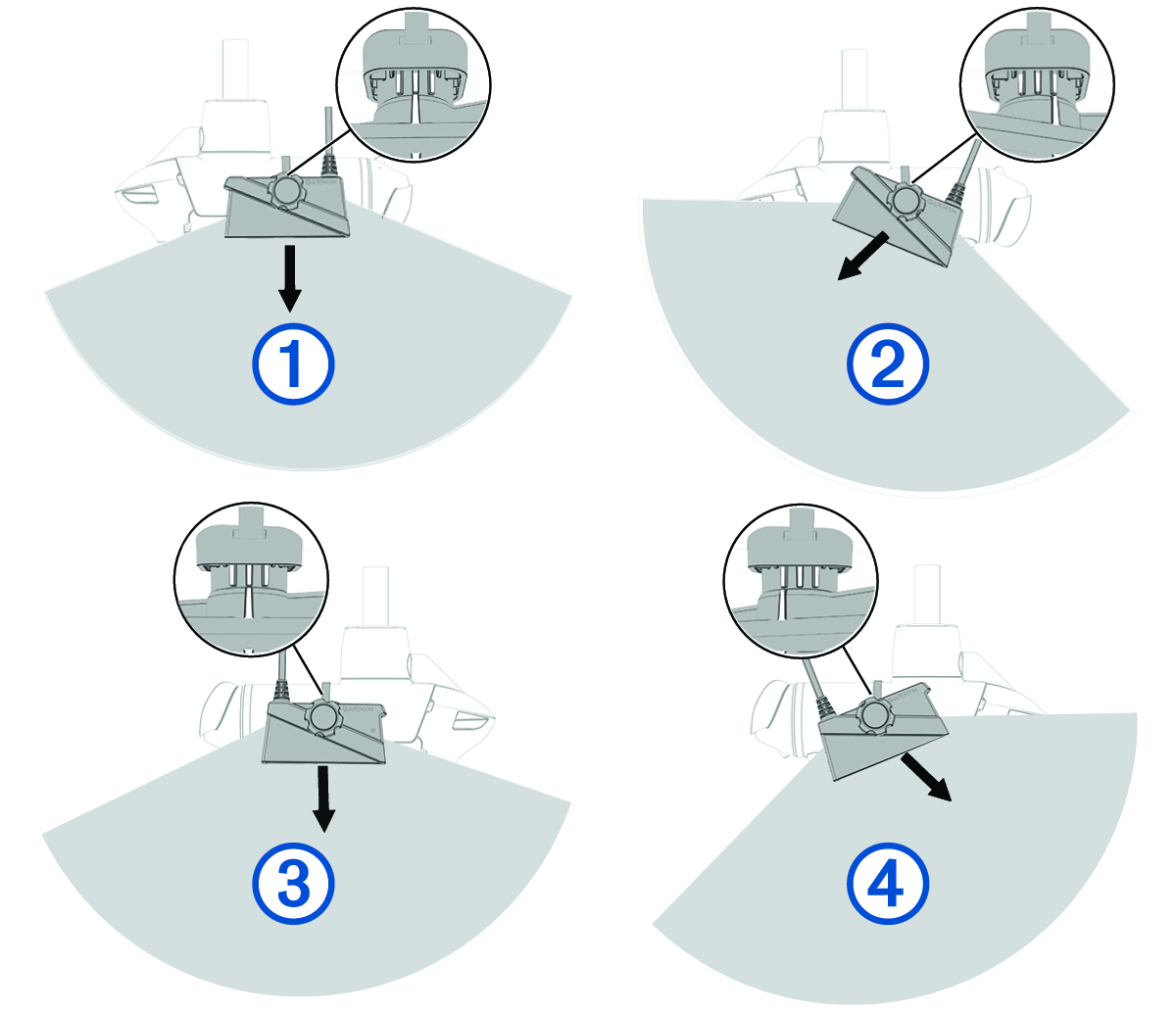

Levá strana, zorné pole směřující dolů |
|---|---|
|
|
Levá strana, zorné pole směřující dopředu |
|
|
Pravá strana, zorné pole směřující dolů |
|
|
Pravá strana, zorné pole směřující dopředu |
