Instalace sonarové sondy na kryt příďového motoru
Štítky označující balení s díly vyžadovanými pro tuto proceduru:
Během instalace je nutné připevnit kabel sondy k tyči nebo k jinému bezpečnému místu. Poškození vodičů nebo pláště kabelu sonarové sondy může vést k selhání sondy.
-

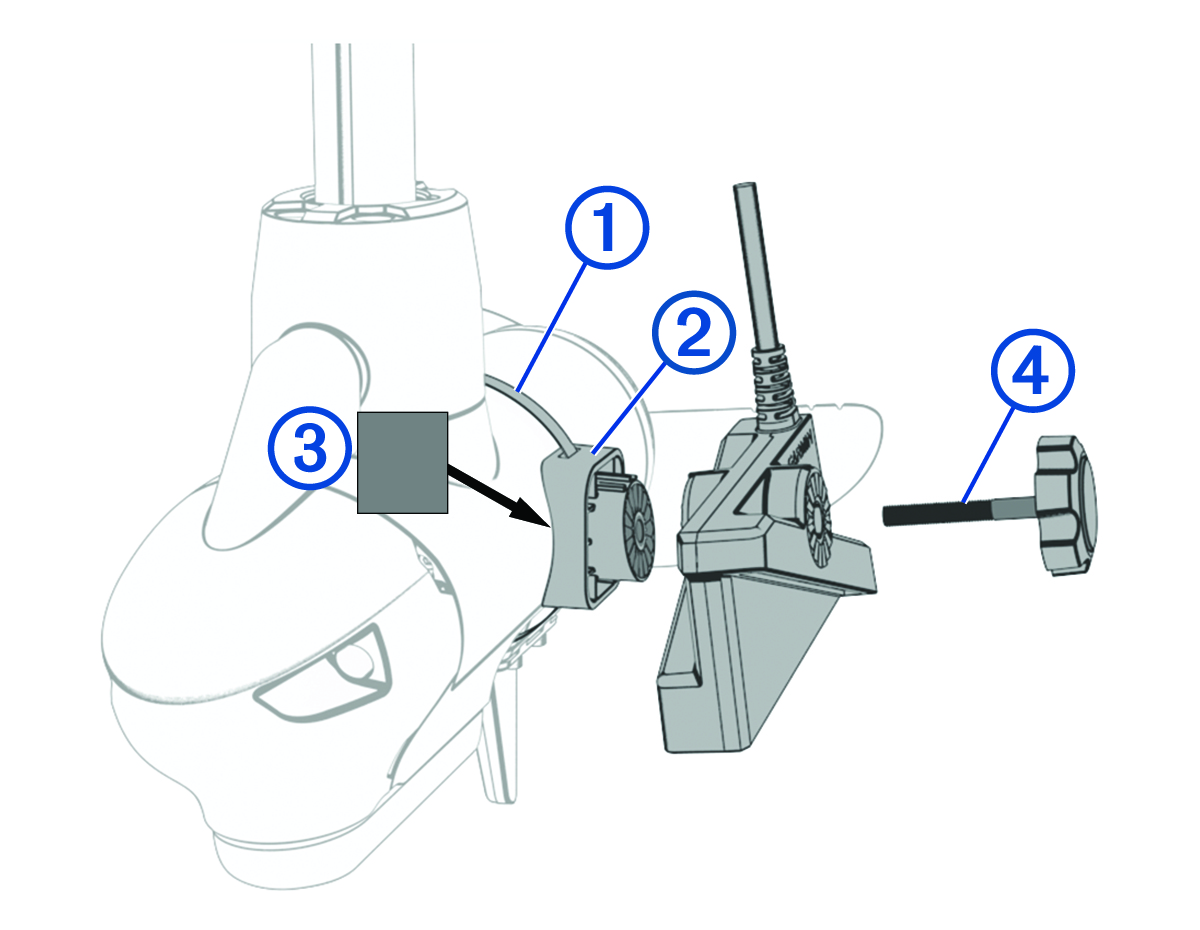

Vyjměte gumovou vložku z balení s díly
.
-
Vyjměte hadicovou svorku a držák na kryt příďového motoru z balení s díly
.
-
Protahujte hadicovou svorku
přes otvor v držáku pro montáž na příďový motor
, dokud nebudou na obou stranách držáku vyčnívat stejně dlouhé části.
-
Umístěte gumovou vložku
na místo na krytu příďového motoru, kde chcete připevnit držák.
-
Vyjměte knoflík z balení s díly .
-
Připevněte sonarovou sondu k držáku pomocí knoflíku
a utáhněte knoflík rukou.
POZNÁMKA: Místo použití knoflíku můžete sonarovou sondu zajistit k držáku pomocí nízkoprofilových upevňovacích prvků, pokud při používání sonarové sondy neplánujete často přepínat režim zobrazení (Instalace sonarové sondy pomocí nízkoprofilových upevňovacích prvků).
