Thay đổi bàn đạp Rally

LƯU Ý

Garmin khuyến nghị nên thay đổi từng bàn đạp một cách cẩn thận để theo dõi các ốc vít và vòng đệm nhỏ. Bạn phải có bộ lục giác 4 mm, tuốc nơ vít PH 00, cờ lê bàn đạp 15 mm, ổ cắm 12 mm với đường kính ngoài nhỏ hơn 17 mm (thường là ổ 1/4 inch) trên cờ lê mô-men xoắn và mỡ xe đạp. Cẩn thận để không làm hỏng bất kỳ thành phần nào của Rally.

Quy trình được thực hiện đối với bàn đạp Rally RS và Rally XC. Quy trình thực hiện tương tự đối với bất kỳ chuyển đổi nào của bàn đạp dòng Rally.

LƯU Ý: Nếu bạn có hệ thống Rally một bên, bàn đạp bên phải không có hộp chứa pin.

1. Sử dụng cờ lê bàn đạp 15 mm để tháo bàn đạp Rally RS.

   LƯU Ý: Trục bàn đạp bên trái có một ren ngược gắn vào tay quay.

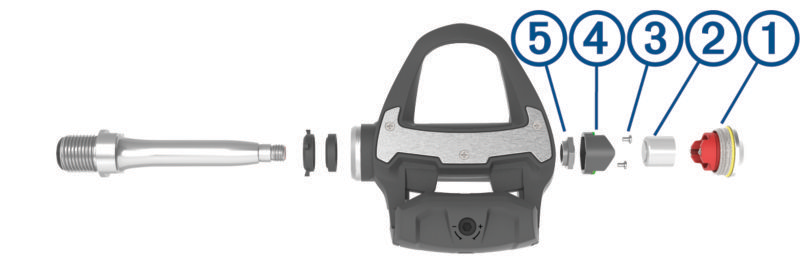

2. Dùng bộ lục giác 4mm để tháo nắp pin .



3. Đặt nắp pin và pin sang một bên.



4. Dùng tuốc nơ vít Phillips nhỏ (PH 00) để tháo hai con vít từ bên trong hộp chứa pin .
5. Tháo hộp chứa pin.
6. Trong khi giữ chặt cờ lê bằng cờ lê bàn đạp, sử dụng cờ lê ổ cắm 12 mm để tháo đai ốc trục chính .

   LƯU Ý: Bàn đạp bên phải có đai ốc trục chính màu đen và ren ngược. Bàn đạp bên trái có đai ốc trục bạc và ren tiêu chuẩn. Trục chính bên trái có một vạch trên cờ lê.

7. Trượt trục chính ra khỏi thân bàn đạp.
8. Loại bỏ tất cả dầu mỡ cũ khỏi trục chính.
9. Bôi một lớp mỡ xe đạp vào trục chính.

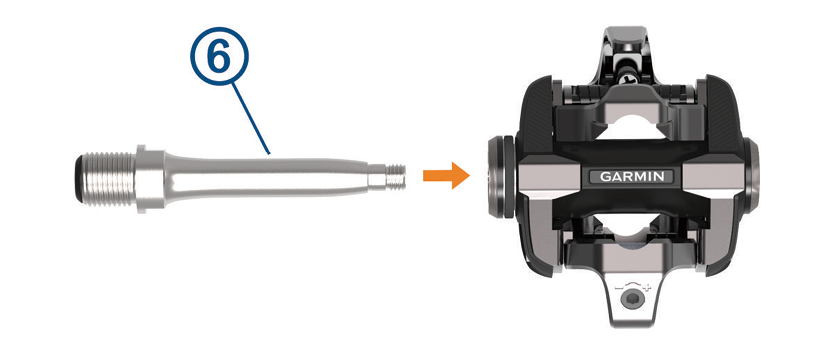

10. Lắp trục xoay vào thân bàn đạp mới.



    Phần thân bàn đạp mới có các miếng đệm chống bụi do nhà máy lắp đặt. Miếng bịt bụi bên ngoài phải được làm phẳng với đầu ống.

11. Thay thế đai ốc trục chính.
12. Trong khi giữ chặt cờ lê bằng cờ lê bàn đạp, sử dụng cờ lê ổ cắm 12 mm để vặn đai ốc trục chính đến 7 lbf- ft. (10 N-m).

    CẢNH BÁO

    Để đảm bảo đai ốc trục chính ở đúng vị trí, cần siết chặt ốc theo thông số mô-men xoắn được khuyến nghị. Nếu không siết đúng cách có thể khiến bàn đạp bị rơi ra trong quá trình sử dụng, có thể dẫn đến hư hỏng tài sản hoặc thương tích nghiêm trọng hoặc tử vong.

13. Thay thế hộp chứa pin và hai ốc vít.
14. Dùng tay siết chặt khi thay pin và nắp pin.

    LƯU Ý: Không làm hỏng hoặc làm mất vòng đệm hình chữ O

15. Sử dụng bộ lục giác 4mm để siết chặt nắp pin đến 3.6 lbf-ft. (5 N-m).

    Hiển thị một đèn flash ngắn màu xanh lá cây, tiếp theo là một đèn flash dài màu đỏ.

16. Lắp bàn đạp trên xe đạp của bạn (Lắp bàn đạp Rally, trang 1).
