Đại tu bàn đạp Rally

Bạn có thể tháo ra và lắp lại trục quay bàn đạp để vệ sinh và bôi mỡ các bộ phận.

LƯU Ý

Garmin khuyến nghị nên thay đổi từng bàn đạp một cách cẩn thận để theo dõi các ốc vít và vòng đệm nhỏ. Bạn phải có bộ lục giác 4 mm, tuốc nơ vít PH 00, cờ lê bàn đạp 15 mm, ổ cắm 12 mm với đường kính ngoài nhỏ hơn 17 mm (thường là đầu 1/4 inch) trên cờ lê mô-men xoắn và mỡ xe đạp. Cẩn thận để không làm hỏng bất kỳ thành phần nào của Rally.

LƯU Ý: Nếu bạn có hệ thống Rally một bên, bàn đạp bên phải không có hộp chứa pin.

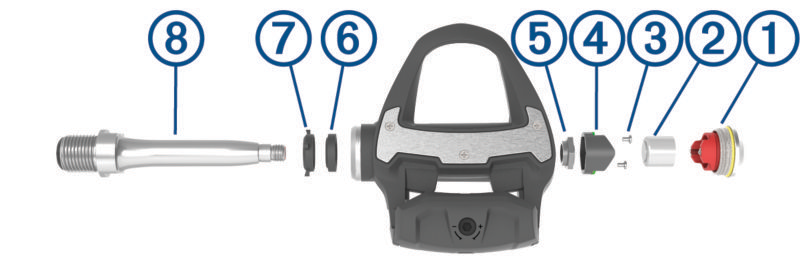

1. Dùng cờ lê bàn đạp 15mm để tháo bàn đạp.

   LƯU Ý: Trục bàn đạp bên trái có một ren ngược gắn vào tay quay.

2. Dùng bộ lục giác 4mm để tháo nắp pin .



3. Đặt nắp pin và pin sang một bên.



4. Dùng tuốc nơ vít Phillips nhỏ (PH 00) để tháo hai con vít từ bên trong hộp chứa pin .
5. Tháo hộp chứa pin.
6. Trong khi giữ chặt cờ lê bằng cờ lê bàn đạp, dùng cờ lê ổ cắm 12mm để tháo đai ốc .

   LƯU Ý: Bàn đạp bên phải có một đai ốc trục chính màu đen và ren ngược. Bàn đạp bên trái có một đai ốc màu bạc. Trục chính bên trái có một dòng kẻ trên mặt cờ lê.

7. Trượt trục chính ra khỏi thân bàn đạp.
8. Tháo gioăng bên trong ra khỏi gioăng từ bên trong thân bàn đạp.

   LƯU Ý: Cả hai gioăng đều có hình nón khít với đầu hình nón của trục chính .

9. Lau sạch tất cả dầu bám trên các bộ phận.
10. Lắp gioăng bên trong vào thân bàn đạp.

    Bạn nên ấn gioăng xuống để khít với ổ bi.

11. Trượt gioăng bên ngoài vào trục chính.
12. Bôi lớp mỡ xe đạp vào ổ bi bên trong thân bàn đạp.
13. Bôi một lớp mỡ xe đạp vào trục chính.
14. Đặt trục chính vào thân bàn đạp.

    Miếng đệm bên ngoài và đầu trục xoay phải đồng nhất với vỏ trên thân bàn đạp.

15. Thay thế đai ốc trục chính.
16. Trong khi giữ chặt cờ lê bằng cờ lê bàn đạp, sử dụng cờ lê ổ cắm 12 mm để vặn đai ốc trục chính đến 7 lbf-ft. (10 N-m).

    CẢNH BÁO

    Để đảm bảo đai ốc trục chính ở đúng vị trí, cần siết chặt ốc theo thông số mô-men xoắn được khuyến nghị. Nếu không siết đúng cách có thể khiến bàn đạp bị rơi ra trong quá trình sử dụng, có thể dẫn đến hư hỏng tài sản hoặc thương tích nghiêm trọng hoặc tử vong.

17. Thay thế hộp chứa pin và hai ốc vít.
18. Dùng tay siết chặt khi thay pin và nắp pin.

    LƯU Ý: Không làm hỏng hoặc làm mất vòng đệm hình chữ O.

19. Sử dụng bộ lục giác 4mm để siết chặt nắp pin đến 3.6 lbf-ft. (5 N-m).

    Hiển thị một đèn flash ngắn màu xanh lá cây, tiếp theo là một đèn flash dài màu đỏ.

20. Lắp bàn đạp trên xe đạp của bạn (Lắp bàn đạp Rally, trang 1).
