RALLY RS/RK/XC Panduan

Mengganti Pedal Rally Anda

PEMBERITAHUAN

Garmin merekomendasikan penggantian pedal satu per satu untuk mencegah sekrup dan segel kecil-kecil hilang. Anda harus menyiapkan kunci hex 4 mm, obeng PH 00, kunci pas pedal 15 mm, kunci soket 12 mm dengan diameter luar kurang dari 17 mm (biasanya drive 1/4 in.) terpasang pada kunci torsi, dan gemuk sepeda. Berhati-hatilah agar tidak merusak komponen Rally.

Prosedur ini ditujukan untuk pedal Rally RS dan dapat dapat digunakan untuk konversi pedal seri Rally apapun.

CATATAN: Jika Anda memiliki sistem Rally tunggal, pedal kanan tidak memiliki tempat baterai.

  1. Gunakan kunci pas pedal 15 mm untuk melepas pedal Rally RS.

CATATAN: Spindle pedal kiri dipasang ke lengan engkol dengan model ulir kiri.

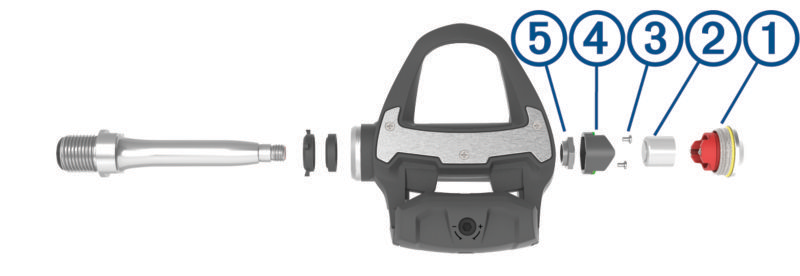

  1. Gunakan kunci L 4 mm untuk melepas tutup baterai .

  1. Pinggirkan tutup dan unit baterai .

  1. Gunakan obeng Phillips kecil (PH 00) untuk melepaskan kedua sekrup dari dalam tempat baterai .
  2. Lepaskan tempat baterai.
  3. Sambil memegang kunci pas flat (wrench flat) dengan kunci pas pedal, gunakan kunci soket 12 mm untuk melepaskan mur spindle .

CATATAN: Pedal kanan memiliki mur spindel hitam dan ulir terbalik. Pedal kiri memiliki mur spindle perak dan ulir standar. Spindle kiri memiliki garis pada kunci pas flat (wrench flat).

  1. Geser spindle keluar dari badan pedal.
  2. Bersihkan semua gemuk lama pada spindle.
  3. Oleskan lapisan pelumas sepeda ke spindle.

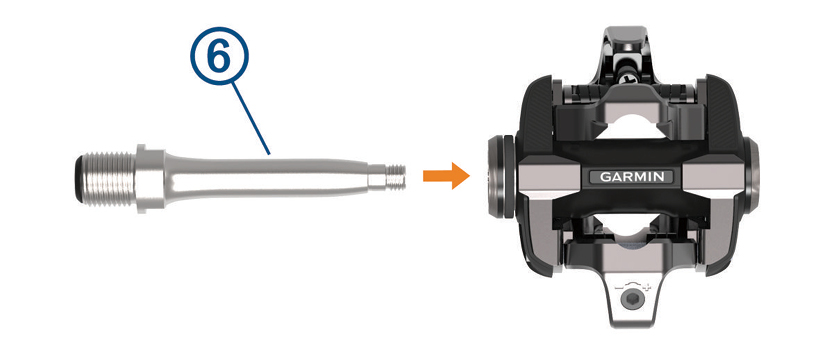

  4. Masukkan spindle ke dalam badan pedal yang baru.

Badan pedal yang baru memiliki segel debu pasangan pabrik. Segel debu luar harus rata dengan bagian atas cartridge.

  1. Pasang kembali mur spindle.
  2. Sambil memegang kunci pas flat (wrench flat) dengan kunci pas pedal, gunakan kunci soket 12 mm untuk mengencangkan torsi sebesar 7 lbf-ft. (10 N-m) pada mur spindle.

PERINGATAN

Untuk memastikan mur spindle tetap berada pada tempatnya, Anda harus mengencangkannya sesuai dengan torsi yang direkomendasikan. Mur yang tidak dikencangkan dengan tepat dapat menyebabkan pedal lepas saat bersepeda, dan dapat menimbulkan kerusakan atau cedera fisik serius atau kematian.

  1. Pasang kembali tempat baterai dan dua baut.
  2. Pasang kembali baterai dan tutup baterai, lalu kencangkan dengan tangan.

CATATAN: Jangan merusak atau menghilangkan O-ring gasket.

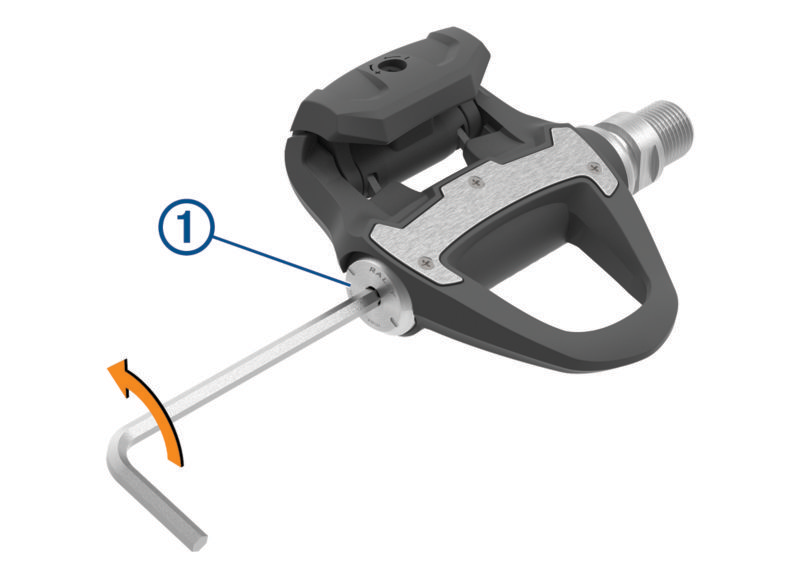

  1. Gunakan kunci hex 4mm untuk mengencangkan tutup baterai dengan torsi 3.6 lbf-ft. (5 N-m).

LED berkedip cepat hijau satu kali lalu berkedip panjang merah satu kali.

  1. Pasang pedal pada sepeda Anda ().
