RALLY RS/RK/XC Panduan

Merombak Pedal Rally

Anda bisa membongkar dan memasang kembali spindle pedal untuk membersihkan dan melumasi komponennya.

PEMBERITAHUAN

Garmin merekomendasikan penggantian pedal satu per satu untuk mencegah sekrup dan segel kecil-kecil hilang. Anda harus menyiapkan kunci L 4 mm, obeng PH 00, kunci pas pedal 15 mm, kunci soket 12 mm dengan diameter luar kurang dari 17 mm (biasanya drive 1/4 in.) terpasang pada kunci torsi, dan gemuk sepeda. Berhati-hatilah agar tidak merusak komponen Rally.

CATATAN: Jika Anda memiliki sistem Rally tunggal, pedal kanan tidak memiliki tempat baterai.

  1. Gunakan kunci pas 15 mm untuk melepas pedal.

CATATAN: Spindle pedal kiri dipasang ke lengan engkol dengan model ulir kiri.

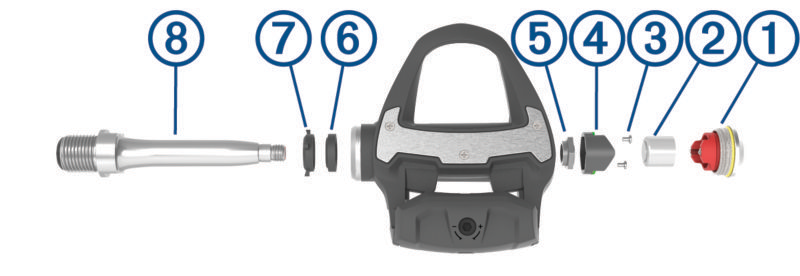

  1. Gunakan kunci hex (kunci L) 4mm untuk melepas penutup baterai .

  1. Pinggirkan tutup dan unit baterai .

  1. Gunakan obeng Phillips kecil (PH 00) untuk melepaskan kedua sekrup dari dalam tempat baterai .
  2. Lepaskan tempat baterai.
  3. Sambil memegang kunci pas flat (wrench flat) dengan kunci pas pedal, gunakan kunci soket 12 mm untuk melepaskan mur spindle .

CATATAN: Pedal kanan memiliki mur spindle hitam dan ulir terbalik. Pedal kiri memiliki mur spindle perak. Spindle kiri memiliki garis pada kunci pas flat (wrench flat).

  1. Geser spindle keluar dari badan pedal.
  2. Lepaskan segel bagian dalam dan segel luar dari dalam badan pedal.

CATATAN: Kedua segel berbentuk kerucut agar sesuai dengan poros yang meruncing .

  1. Bersihkan semua sisa pelumas dari komponen.
  2. Masukkan segel dalam ke badan pedal.

Anda harus menekannya sehingga dapat sama rata dengan bantalan.

  1. Geser segel luar ke spindle.
  2. Oleskan pelumas sepeda ke bantalan di dalam badan pedal.
  3. Oleskan lapisan pelumas sepeda ke spindle.
  4. Masukkan spindle ke dalam badan pedal.

Segel luar dan bagian atas spindle harus rata dengan cartridge badan pedal.

  1. Pasang kembali mur spindle.
  2. Sambil memegang kunci pas flat (wrench flat) dengan kunci pas pedal, gunakan kunci soket 12 mm untuk mengencangkan torsi sebesar 7 lbf-ft. (10 N-m) pada mur spindle.

PERINGATAN

Untuk memastikan mur spindle tetap berada pada tempatnya, Anda harus mengencangkannya sesuai dengan torsi yang direkomendasikan. Mur yang tidak dikencangkan dengan tepat dapat menyebabkan pedal lepas saat bersepeda, dan dapat menimbulkan kerusakan atau cedera fisik serius atau kematian.

  1. Pasang kembali tempat baterai dan dua baut.
  2. Pasang kembali baterai dan tutup baterai, lalu kencangkan dengan tangan.

CATATAN: Jangan merusak atau menghilangkan O-ring gasket.

  1. Gunakan kunci L 4mm untuk mengencangkan tutup baterai dengan torsi 3.6 lbf-ft. (5 N-m).

LED berkedip cepat hijau satu kali lalu berkedip panjang merah satu kali.

  1. Pasang pedal pada sepeda Anda ().
