更換Rally 功率計

注意

Garmin 建議一次更換一個踏板，並留意小螺絲和墊圈。您必須準備 4 mm 內六角扳手、PH 00 螺絲起子、15 mm 踏板扳手、外徑小於 17 mm 的 12 mm 套筒扳手（通常為 1/4＂四角孔）或扭力扳手（扭力值10 N-m）和自行車潤滑油。請小心避免損壞任何 Rally 零件。

以下步驟以 Rally RS 踏板為例，任何 Rally 系列踏板轉換的步驟都相同。

備註：若您擁有的是單感應 Rally 系統，則右側踏板不會有電池蓋。

1. 使用 15 mm 踏板扳手移除功率計。

   備註：左側踏板以逆時鐘方向鎖緊，右側踏板以順時鐘方向鎖緊。

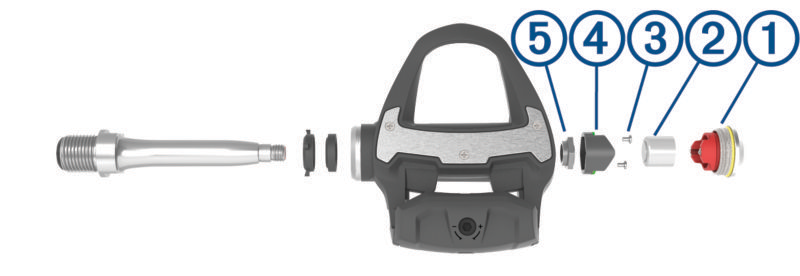

2. 使用 4 mm 內六角扳手移除電池蓋 ①。



3. 將電池蓋和電池 ② 取下。



4. 使用小號的十字螺絲起子（PH00）從電池座內部 ④ 移除兩顆螺絲 ③。
5. 移除電池槽。
6. 以踏板扳手牢牢固定住軸心平面，再用 12 mm 套筒扳手移除軸心螺帽 ⑤。

   備註：右踏板為黑色螺帽與反向螺紋；左踏板為銀色螺帽，且軸心平面上有一條線。

7. 從踏板本體抽出軸心。
8. 擦乾淨軸心上所有舊的潤滑油。
9. 在軸心上塗抹一層自行車潤滑油。

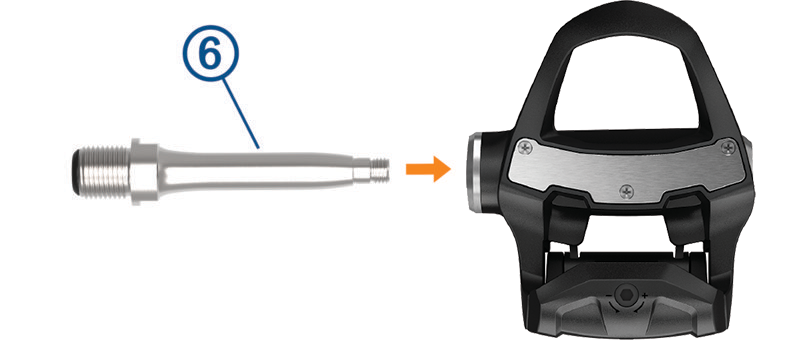

10. 將軸心 ⑥ 插入新的踏板主體。



    新的踏板主體有工廠安裝的防塵墊圈。外部的防塵墊圈必須與主體套筒頂端齊平。

11. 裝回螺帽。
12. 以踏板扳手牢牢固定住軸心平面，再用 12 mm 套筒扳手鎖緊軸心螺帽至 7 lbf-ft.（10 N-m）。

    警告

    為確保軸心螺帽固定在曲柄，必須將其鎖緊至建議的扭力值。未能正確鎖緊軸心可能會導致踏板在騎乘過程中脫落，進而可能導致財產損失或嚴重的人身傷害甚至死亡。

13. 裝回電池槽與兩個螺絲。
14. 裝回電池與電池蓋並用手鎖上。

    備註：請勿損壞或者遺失 Ｏ 型墊圈。

15. 使用 4 mm 內六角扳手鎖緊電池蓋，扭力值 3.6 lbf-ft.（5 N-m）。

    LED 燈將短閃一次綠燈，然後長閃一次紅燈。

16. 將功率計裝回您的自行車（安裝 Rally 功率計）。
