Rally 페달 분해 정비하기
부품을 청소하고 윤활하기 위하여 페달을 분해하거나 재조립할 수 있습니다.
주의
Garmin은 작은 나사와 씰에 특히 주의를 기울여서 한 번에 하나의 페달만 교체할 것을 권장합니다. 이 작업에는 4 mm 육각렌치, PH 00 드라이버, 15 mm 페달 렌치, 외경이 17 mm 미만인 12 mm 소켓 (대개 1/4 인치 drive)의 토크렌치, 자전거용 그리스가 필요합니다. Rally 부품을 손상시키지 않도록 주의하십시오.
참고: 싱글-사이드 Rally 시스템을 보유하고 있다면 오른쪽 페달에는 배터리 함이 없습니다.
- 15mm 페달 렌치를 사용하여 페달을 제거합니다.
참고: 좌측 페달 스핀들은 왼나사 (reverse) 나사산을 통해 크랭크 암에 결합됩니다.

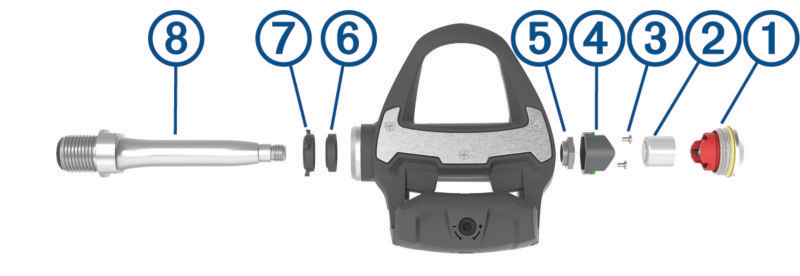

- 4 mm 육각 렌치를 사용하여 배터리 커버①를 제거합니다.
- 배터리 커버와 배터리②를 한쪽에 치워 놓습니다.
- 필립스 스크루드라이버(PH 00)를 사용하여 배터리함④ 내부의 두 개의 나사③를 제거합니다.
- 배터리함을 제거합니다.
- 6 페달 렌치를 사용하여 렌치 플랫을 움직이지 않게 고정시킨 상태에서 12 mm 소켓 렌치를 사용하여 스핀들 너트⑤를 풉니다.
참고: 오른쪽 페달은 검정색 스핀들 너트를 가지고 있으며 나사산의 방향이 역방향 입니다. 왼쪽 페달은 은색 스핀들 너트를 가지고 있습니다. 왼쪽 스핀들은 렌치 플랫에 선이 표시되어 있습니다.
- 페달 몸체에서 스핀들⑥을 잡아 뺍니다.
- 페달 몸체 안쪽의 내부 씰⑦과 외부 씰⑧를 제거합니다.
참고: 두 씰 모두 테이퍼드 스핀들에 맞게 원뿔 모양을 하고 있습니다.
- 부품에 묻어 있는 오래 된 그리스를 제거합니다.
- 페달 몸체에 내부 씰을 넣습니다.
씰을 눌러서 내부 씰이 베어링과 평면을 이루도록 해야 합니다.
- 외부 씰을 스핀들에 끼웁니다.
- 페달 몸체 내부의 베어링에 자전거용 그리스를 도포합니다.
- 스핀들에 자전거용 그리스를 얇게 도포합니다.
- 스핀들을 페달 몸체에 삽입합니다.
외측 씰과 스핀들 상단면이 페달 보디 카트리지와 평면을 이루어야 합니다.
- 스핀들 너트를 교체합니다.
- 페달 렌치로 렌치 플랫을 움직이지 않게 고정한 상태에서, 12 mm 소켓 렌치를 사용해 스핀들 너트를 10 N-m (7 lbf-ft.)의 토크로 조입니다.
경고스핀들 너트가 풀리지 않도록 하기 위해서는, 권장 토크 규격으로 너트를 조여야 합니다. 너트를 올바르게 조이지 않은 경우, 라이딩 중에 페달이 분리될 수도 있으며, 이는 재산 피해 또는 심각한 상해 또는 사망의 원인이 될 수 있습니다.
- 두 개의 나사와 배터리 함을 제자리에 설치합니다.
- 배터리를 넣고 배터리 커버를 다시 결합하고 손으로 조입니다.
참고: 오링 고무 패킹을 손상시키거나 분실하지 마십시오.
- 4 mm 육각렌치를 사용하여 배터리 커버를 5 N-m (3.6 lbf-ft.)의 장력으로 조입니다.
LED가 한 번 짧게 녹색으로 점멸한 다음, 한 번 길게 적색으로 점멸합니다.
- 자전거에 페달을 설치합니다 (1 페이지, 페달 설치하기).
