페달 설치하기
경고
스핀들을 완전히 고정시키기 위해서는 권장 토크 규격까지 스핀들을 조여야 합니다. 스핀들을 충분히 조이지 않는다면 느슨한 스핀들로 인해 라이딩 중에 페달이 빠질 수 있으며, 이는 재산상의 피해 또는 심각한 부상이나 사망의 원인이 될 수 있습니다.
이 절차는 모든 Rally 200 시스템에 적용되며, Rally RS 페달의 이미지를 사용합니다. 모든 Rally 100 시스템의 설치 방법은 동일하지만, 파워 센서 부품은 좌측 페달에만 들어 있습니다. 더 자세한 정보는 3 페이지, Rally 100 시스템에 대하여를 참조하십시오.
- 오른쪽 페달을 먼저 설치합니다.

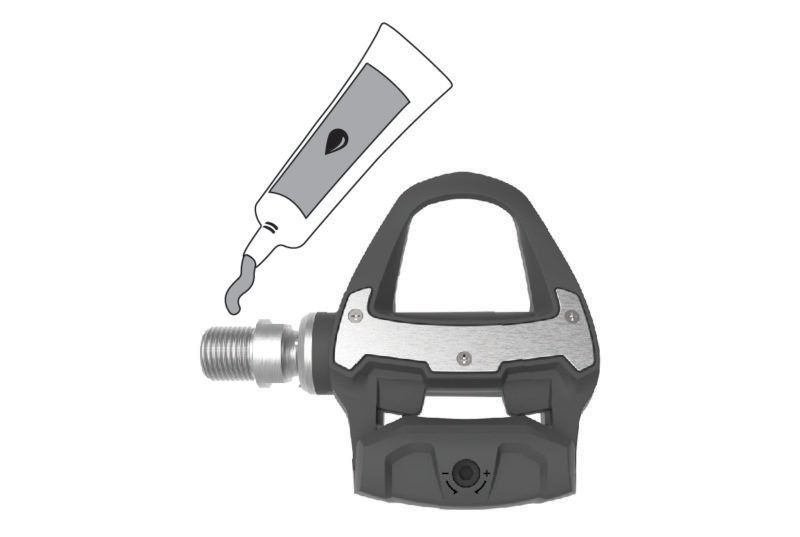

- 스핀들에 자전거 그리스를 얇게 도포합니다.
- 스핀들을 스핀들 홀에 삽입합니다.
- 토크 렌치 또는 페달 렌치로 스핀들을 조입니다.
참고: Garmin은 15mm 토크 렌치(34 Nm까지 조일 수 있음) 또는 최소 15mm 페달 렌치를 사용해 34 N-m (25 lbf-ft)로 조인 것을 권장합니다.
구동계 반대쪽(왼쪽)
구동계 쪽(오른쪽)
- 크랭크 암을 회전시켜 간격을 확인합니다.
페달이 체인과 마찰하는 경우, 스핀들과 크랭크 암 사이에 하나의 와셔(동봉된 부품)를 추가하여 간격을 넓히십시오. 같은 Q factor를 유지하기 위하여 좌측 페달 스핀들에도 하나의 와셔를 추가할 수 있습니다.
경고
각각의 페달에 와셔를 한 개씩만 추가하십시오. 와셔를 두 개 또는 그 이상 추가하면 페달 스핀들과 스핀들 스레드에 가해지는 응력이 증가되어 페달 또는 자전거가 손상될 가능성이 있으며, 그에 따른 충돌 사고로 인해 재산상의 피해 또는 심각한 부상을 당할 수 있습니다.
주의
자전거 페달 익스텐더를 설치하지 마십시오. 익스텐더를 설치하면 장치가 손상될 수 있으며 보증이 무효가 될 것입니다.
