自動二輪マウントにベースプレートを取り付ける

注記

ベースプレートを含む自動二輪のその他の部品に直接接触し続けていると、時間の経過とともにマウントが損傷する場合があります。 このような損傷を避けるため、マウントとベースプレートの間にマウントスペーサーを取り付け、デバイスまたはマウントが自動二輪に一切接触しないようにします。

  1. M4 x 20 mmなべ頭ねじコールアウト番号1をワッシャコールアウト番号2、クレードル、スペーサーコールアウト番号3、ベースプレートコールアウト番号4に通します。

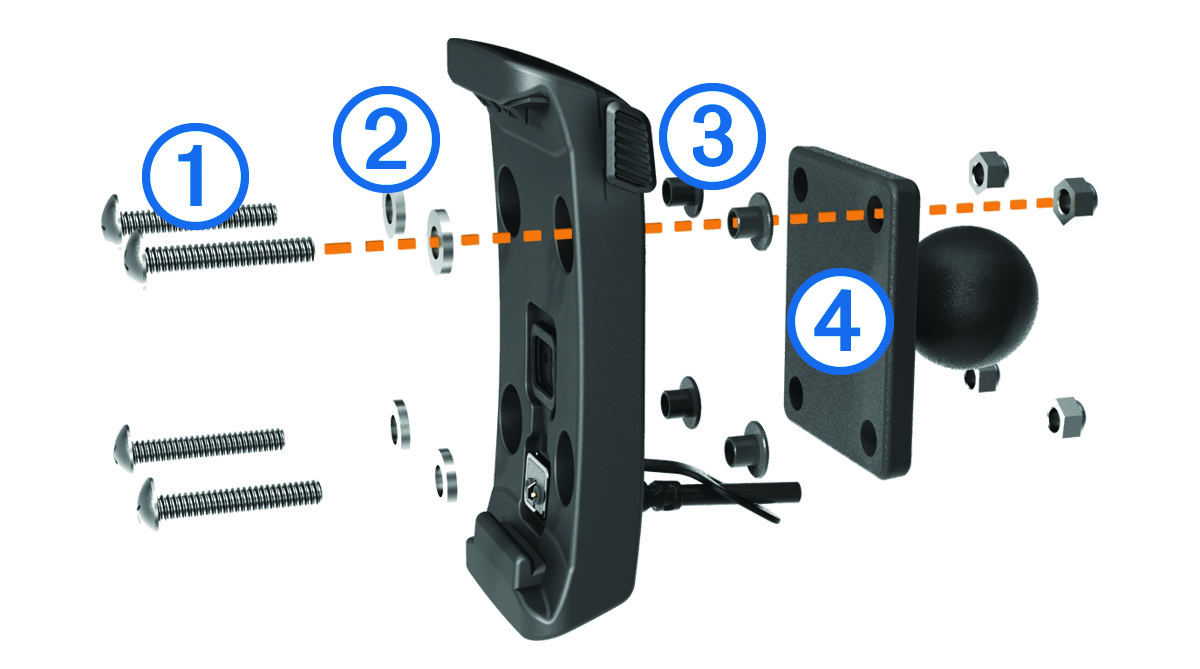

    ボールマウントアセンブリの分解図(コールアウト付き)
  2. ナットを締め、ベースプレートを固定します。
