電源付きモーターサイクルマウント

警告

Garmin® 装置の設置は、電気機器に関する適切な知識を持った、経験豊富な技術者が行うことを強くお勧めします。 電源ケーブルの配線を誤ると、車両やバッテリーを破損し、怪我の原因になる可能性があります。

警告

製品に関する警告およびその他の重要な情報については、製品パッケージに同梱されている『安全性および製品に関する重要な情報』ガイドを参照してください。

デバイスは、利用可能な電源と安全なケーブル配線に基づいて、自動二輪の適切で安全な場所に取り付ける必要があります。

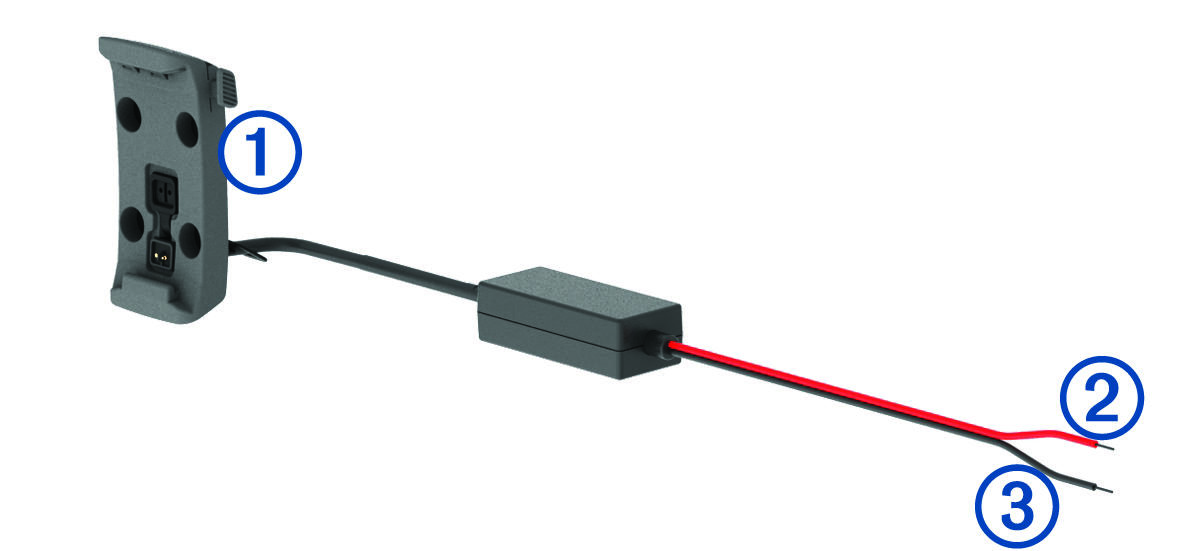

デバイスマウントと電源ケーブル(コールアウト付き)

コールアウト番号1

モーターサイクルマウント

コールアウト番号2

DC 12~24 Vシステム電源(赤)

注: 一部のデバイスモデルでは、赤い電源ケーブルにインラインヒューズが含まれている場合があります。 インラインヒューズがないケーブルは内部で保護されています。

コールアウト番号3

システムグラウンド(黒)
