Anbringen der Basisplatte an der Motorradhalterung

HINWEIS

Direkter, längerer Kontakt mit der Basisplatte oder dem Motorrad kann langfristig zu Schäden an der Halterung führen. Vermeiden Sie derartige Schäden, indem Sie die Halterungsdistanzstücke zwischen der Halterung und der Basisplatte einsetzen und sicherstellen, dass weder das Gerät noch die Halterung mit dem Motorrad in Berührung kommt.

  1. Führen Sie die Flachkopfschrauben (M4 x 20 mm) Beschriftung Nummer eins durch die Unterlegscheiben Beschriftung Nummer zwei, die Halterung, die Distanzstücke Beschriftung Nummer drei und die Basisplatte Beschriftung Nummer vier.

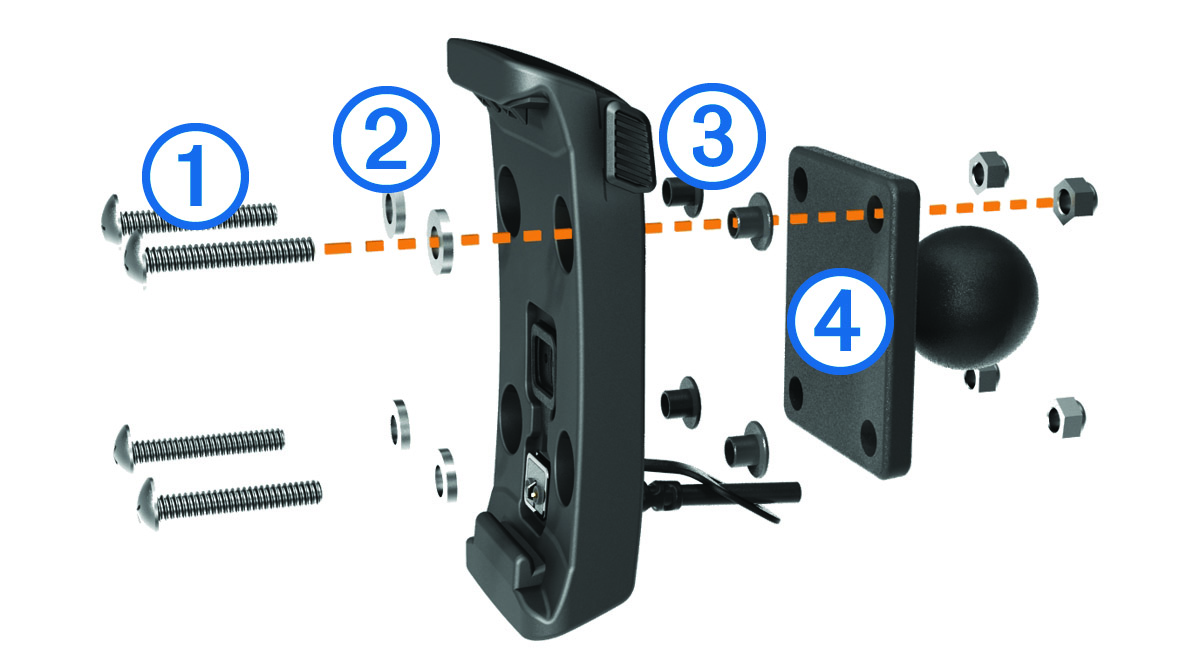

    Explosionsansicht der Kugelhalterung mit Beschriftungen
  2. Ziehen Sie die Muttern an, sodass die Basisplatte sicher befestigt ist.
