Mocowanie podstawy do uchwytu motocyklowego

NOTYFIKACJA

Bezpośredni, długotrwały kontakt z podstawą lub inną częścią motocykla może po pewnym czasie doprowadzić do uszkodzenia uchwytu. Aby zapobiec tego typu uszkodzeniom, należy umieścić przekładki pomiędzy uchwytem a podstawą oraz upewnić się, że żadna z części urządzenia lub uchwytu nie styka się z motocyklem.

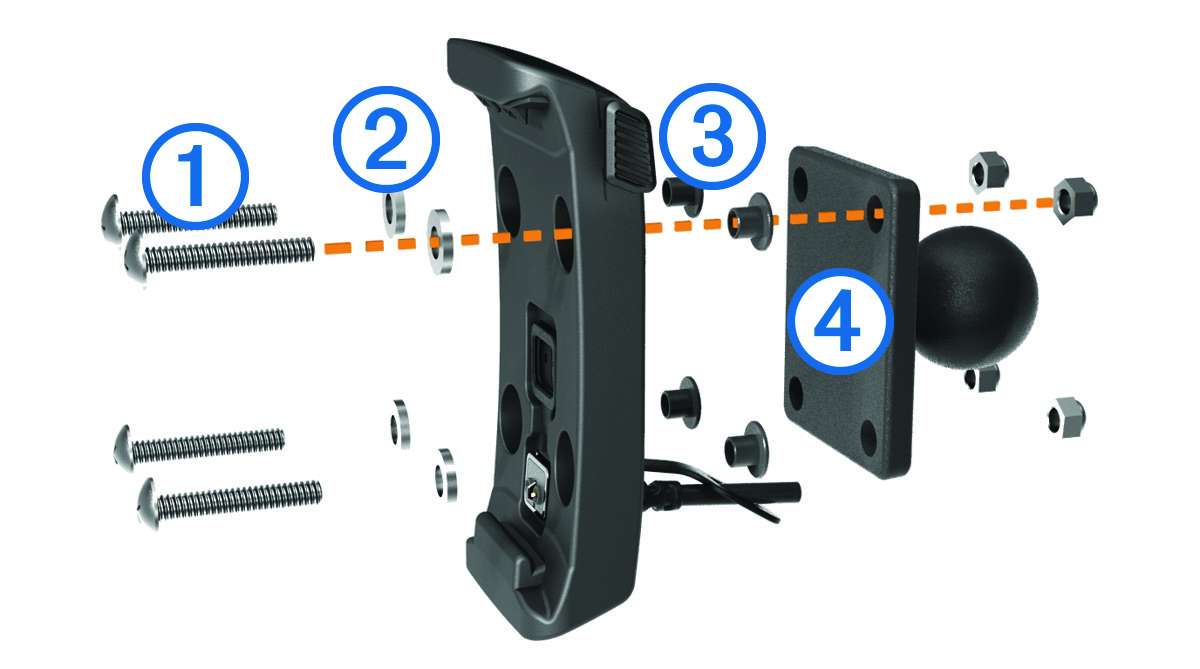

  1. Przełóż wkręty z łbem stożkowym ściętym w rozmiarze M4 x 20 mm Objaśnienie numer jeden przez podkładki Objaśnienie numer dwa, podstawkę, przekładki Objaśnienie numer trzy i podstawę Objaśnienie numer cztery.

    Mount and base plate with callouts
  2. Przykręć podstawę, używając nakrętek.
