Замена внешней линзы объектива

Если какая-либо из двух внешних линз будет поцарапана или повреждена, можно заменить ее. Сменный комплект для объективов VIRB® 360 включает две внешних линзы, две прокладки и два стопорных кольца. Чтобы приобрести сменный комплект для объективов, перейдите на сайт garmin.com/virb.

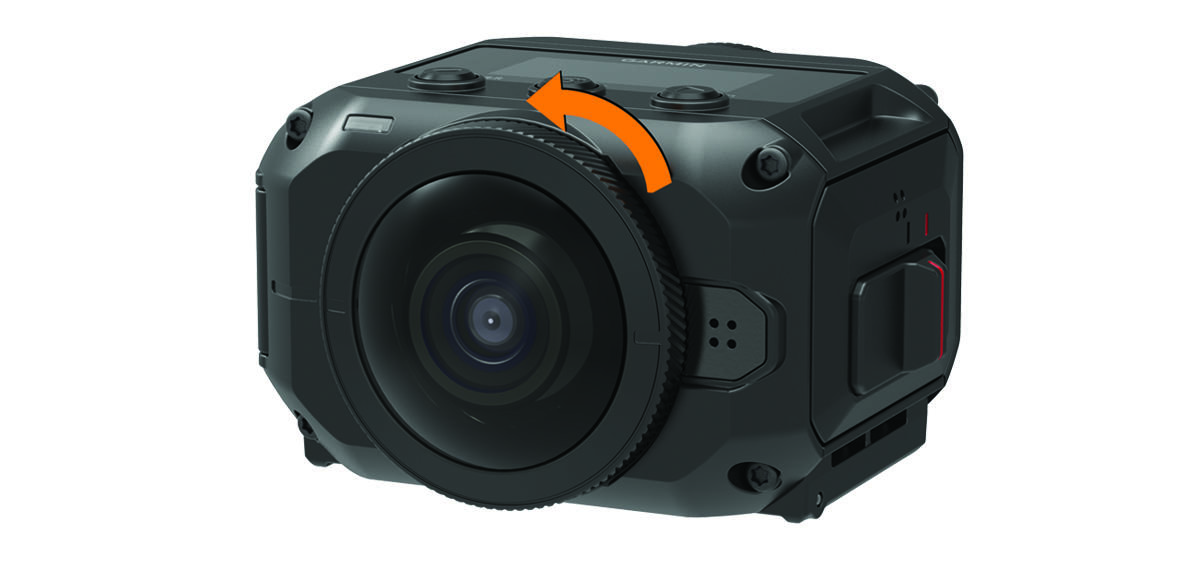

  1. Чтобы снять стопорное кольцо объектива, поверните его против часовой стрелки.

    Front view of camera with arrow

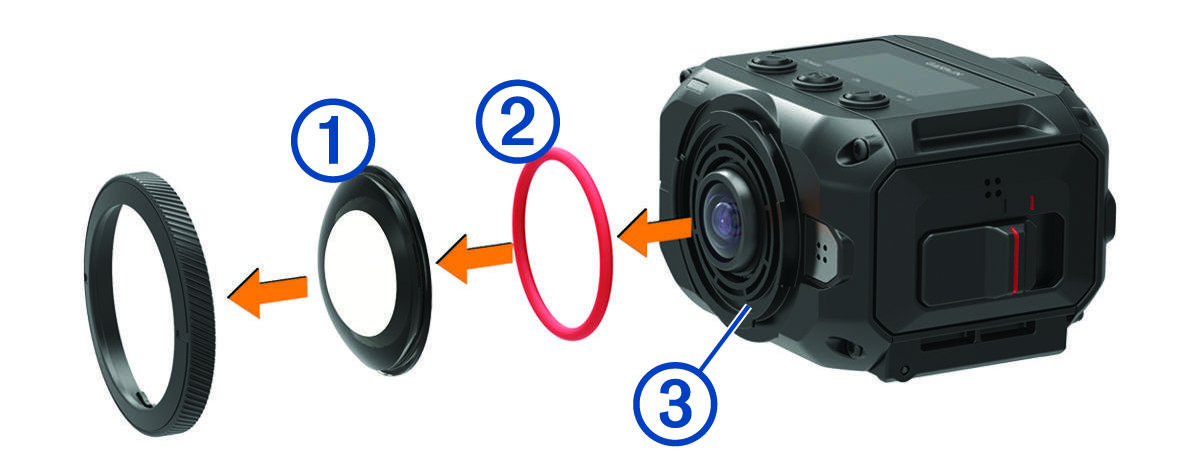

  2. Снимите стопорное кольцо объектива, внешнюю линзу Обозначение номер один и прокладку Обозначение номер два.

    Exploded view of camera lens assembly with callouts
  3. Протрите паз для прокладки Обозначение номер три безворсовой тканью.
  4. Убедитесь, что новая внешняя линза, новая прокладка и паз для прокладки чистые и на них нет пыли и мусора.
    УВЕДОМЛЕНИЕ

    Водонепроницаемость камеры может быть нарушена, если прокладка и поверхность паза грязные или на них есть пыль или мусор. Пыль и посторонние частицы могут повредить прокладку или нарушить ее герметичность.

  5. Установите новую прокладку, внешнюю линзу и стопорное кольцо на камеру.

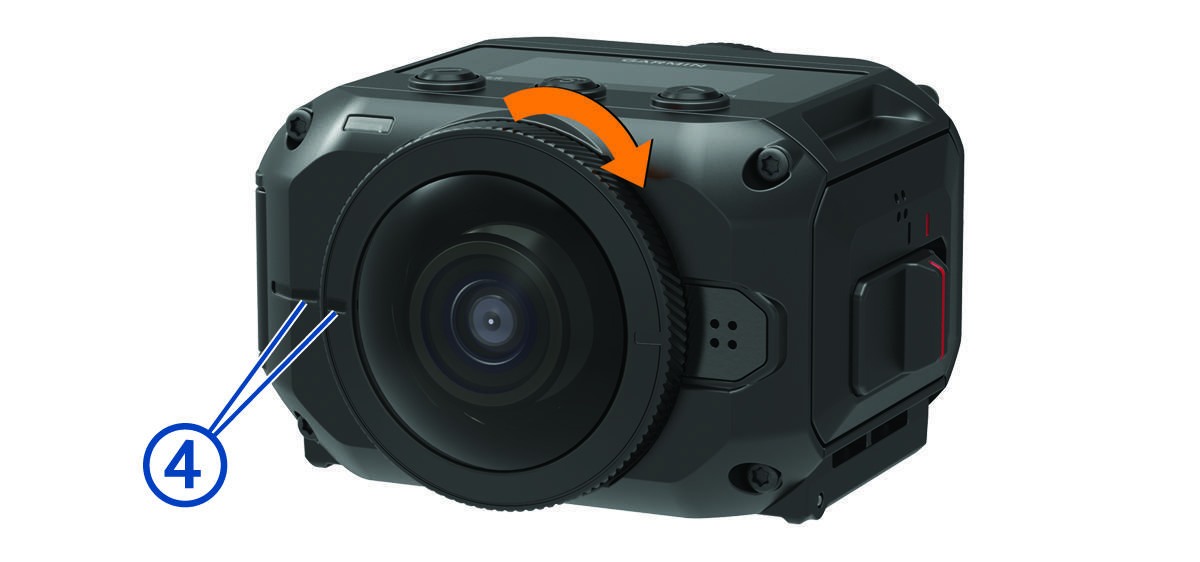

  6. Поверните стопорное кольцо по часовой стрелке до совпадения метки Обозначение номер четыре на камере и на стопорном кольце.
    УВЕДОМЛЕНИЕ

    Если стопорное кольцо объектива затянуто неплотно, водонепроницаемость камеры нарушается.


    Front view of camera with arrow and callout
