Démontage des pédales du système Vector

Vous pouvez démonter puis remonter les axes de pédale pour nettoyer les composants et les graisser.

AVIS

Garmin® recommande de démonter une pédale à la fois en veillant à bien mettre de côté les petites vis et les joints. Munissez-vous d'une clé Allen de 4 mm, d'un tournevis cruciforme 00, d'une clé à pédale de 15 mm, d'une clé à douille de 12 mm avec un diamètre externe de moins de 17 mm (avec entraînement de 1/4 de pouce) et de graisse pour vélo. Veillez à ne pas endommager les composants du Vector™.

REMARQUE : Si vous disposez du système Vector 3S, notez que la pédale droite n'a pas de compartiment à piles.
  1. Utilisez la clé à pédale de 15 mm pour retirer les pédales.
    REMARQUE : Le pas de vis qui relie l'axe de la pédale gauche à la manivelle est inversé (vers la gauche).
  2. Utilisez la clé Allen de 4 mm pour retirer le couvercle du compartiment à piles Légende numéro un.

    Device with the hex key and a glyph
  3. Mettez de côté le couvercle du compartiment à piles et les piles Légende numéro deux.

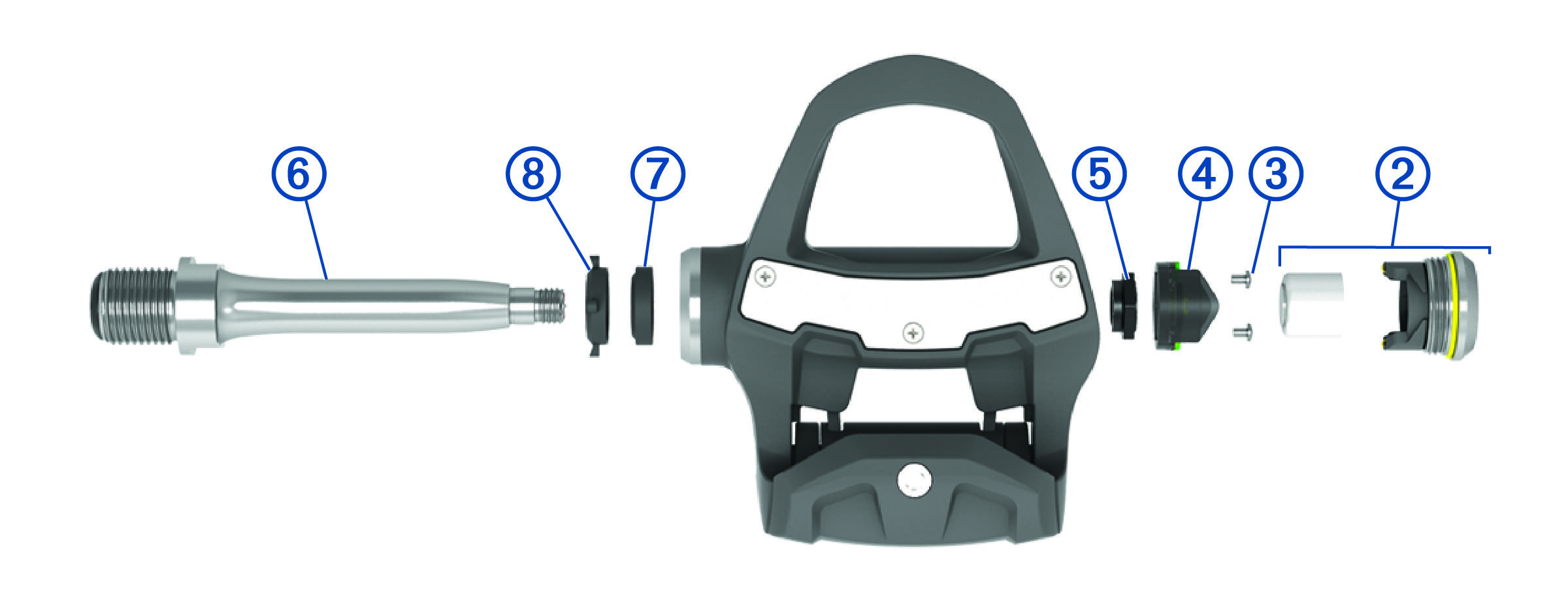

    Exploded view of the device with glyphs
  4. Utilisez le petit tournevis cruciforme (00) pour retirer les deux vis Légende numéro trois du compartiment à piles Légende numéro quatre.
  5. Retirez le compartiment à piles.
  6. Tout en maintenant fermement les plats avec la clé à pédale, utilisez la clé à douille de 12 mm pour dévisser l'écrou de l'axe Légende numéro cinq.
    REMARQUE : La pédale droite possède un écrou noir et un pas inversé. La pédale gauche possède un écrou argenté. L'axe gauche présente une ligne sur les côtés plats.
  7. Faites glisser l'axe Légende numéro six à l'extérieur du corps de la pédale.
  8. Retirez le joint interne Légende numéro sept et le joint externe Légende numéro huit du corps de la pédale.
    REMARQUE : Les deux joints sont en forme de cône pour s'adapter à l'axe conique.
  9. Nettoyez toute la graisse usagée présente sur les composants.
  10. Insérez le joint interne dans le corps de la pédale.

    Vous devez appuyer dessus afin qu'il s'encastre dans le pallier.

  11. Faites glisser le joint externe sur l'axe.
  12. Appliquez de la graisse pour vélo sur le pallier à l'intérieur du corps de la pédale.
  13. Appliquez une fine couche de graisse sur l'axe de pédale.
  14. Insérez l'axe dans le corps de pédale.

    Si le joint n'est pas bien fixé, appuyez dessus afin qu'il s'encastre sur le haut de l'axe.

  15. Replacez l'écrou de l'axe.
  16. Tout en maintenant fermement les côtés plats avec la clé à pédale, utilisez la clé à douille de 12 mm pour serrer l'écrou de l'axe (5) jusqu'à 10 Nm (7 lbf-pi).
    AVERTISSEMENT

    Pour vous assurer que l'écrou de l'axe ne se désolidarise pas, vous devez appliquer le couple de serrage recommandé. Un écrou serré de façon incorrecte peut entraîner le détachement de la pédale lors d'une course, ce qui pourrait entraîner des dommages matériels, des blessures graves ou provoquer la mort.

  17. Replacez le compartiment à piles et les deux vis.
  18. Replacez les piles et le couvercle du compartiment à piles et serrez-le manuellement.
    REMARQUE : Veillez à ne pas endommager ni perdre le joint torique.
  19. Utilisez la clé Allen de 4 mm pour resserrer sans forcer les vis du couvercle du compartiment à piles.
    REMARQUE : Ne serrez pas trop le couvercle du compartiment à piles. Le couvercle est suffisamment serré lorsque le joint torique n'est plus visible.

    Le voyant de la pédale clignote en rouge une seule fois.

  20. Installez les pédales (Installation des pédales).
