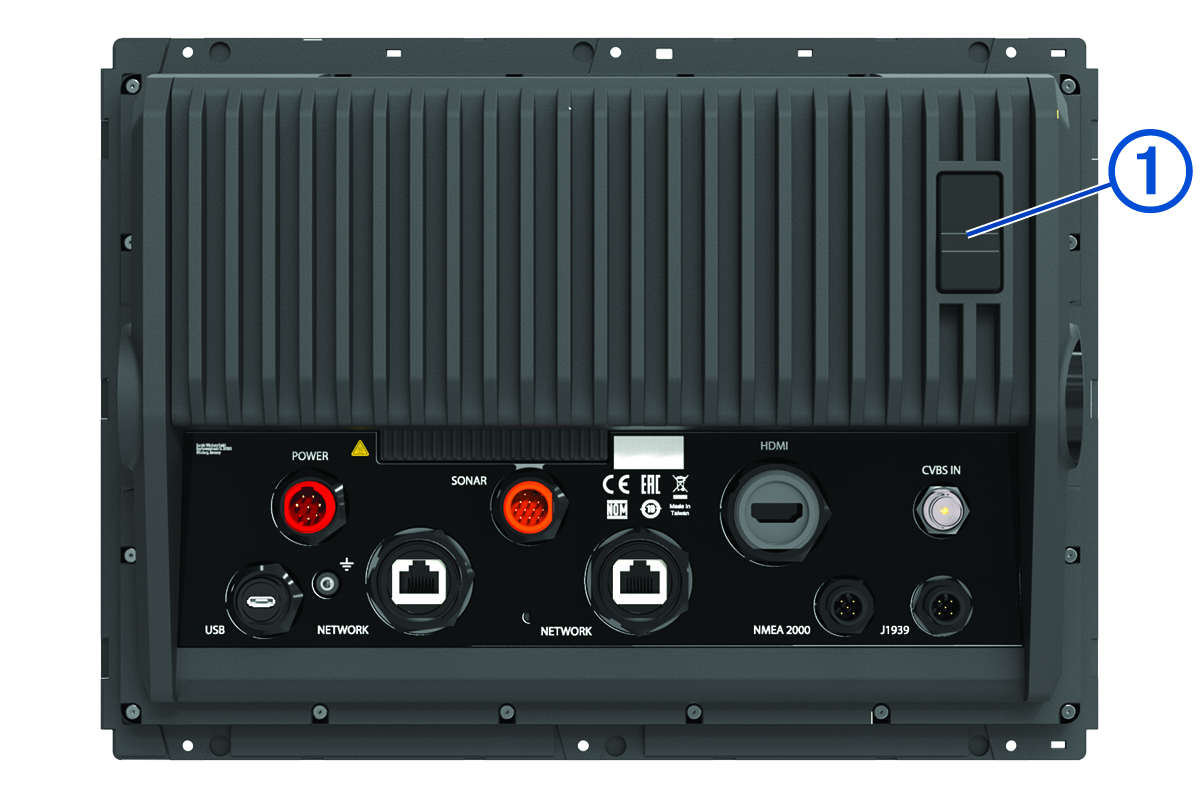

Vista del conector GPSMAP 12x3


Conectores del dispositivo con anotación

POWER

Alimentación y red NMEA® 0183

SONAR

Transductor de 12 pines (no disponible en todos los modelos)

HDMI OUT

Salida de vídeo HDMI®

CVBS IN

Entrada de vídeo compuesto

USB

Micro-USB para lector de tarjetas Garmin® compatible1

Tornillo de conexión a tierra

ETHERNET

Red Garmin

NMEA 2000

red NMEA 2000®

J1939

Motor o red J1939

Anotación número uno

2 ranuras para tarjeta de memoria microSD®; 32 GB de tamaño máximo.

1 Solo se recomiendan lectores de tarjetas Garmin compatibles. No se garantiza que los lectores de tarjetas de terceros sean totalmente compatibles.
