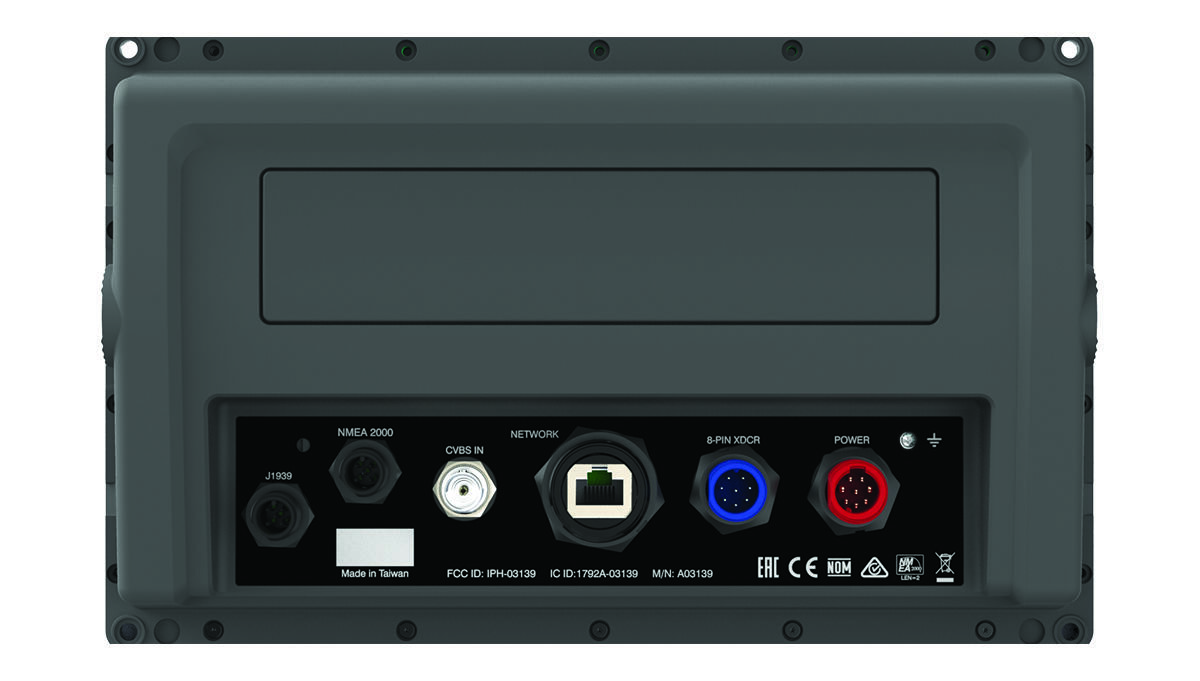

Vista de los conectores de GPSMAP 7x2/7x2 Plus y GPSMAP 9x2/9x2 Plus

Los conectores y su ubicación varían en función del modelo. La imagen y la tabla mostradas corresponden al modelo GPSMAP® 922xs Plus.


Conectores del dispositivo

J1939

Red de motor J1939 (no disponible en todos los modelos)

NMEA 2000

red NMEA 2000®

CVBS IN

Entrada de vídeo compuesto

ETHERNET

Red Garmin®

8-PIN XDCR

Transductor de 8 pines (no disponible en todos los modelos)

POWER

Alimentación y red NMEA® 0183

Tornillo de conexión a tierra
