Датчики двигателя и мотора Yamaha

Для обеспечения оптимального мониторинга и управления совместимым двигателем или мотором Yamaha^® с помощью данного картплоттера необходимо подключить двигатель или мотор к картплоттеру с помощью соответствующего интерфейсного адаптера. При необходимости обратитесь к своему дилеру Yamaha за дополнительной информацией.

Выберите Судно > YAMAHA, чтобы посмотреть показатели датчиков двигателя Yamaha.

Это только один из вариантов отображения экрана, который зависит от числа и типа подключенных моторов или двигателей к сети двигателей и контроллеру дроссельной заслонки. См. руководство пользователя, прилагаемое к двигателю, мотору или дисплею Yamaha, для получения полной информации.

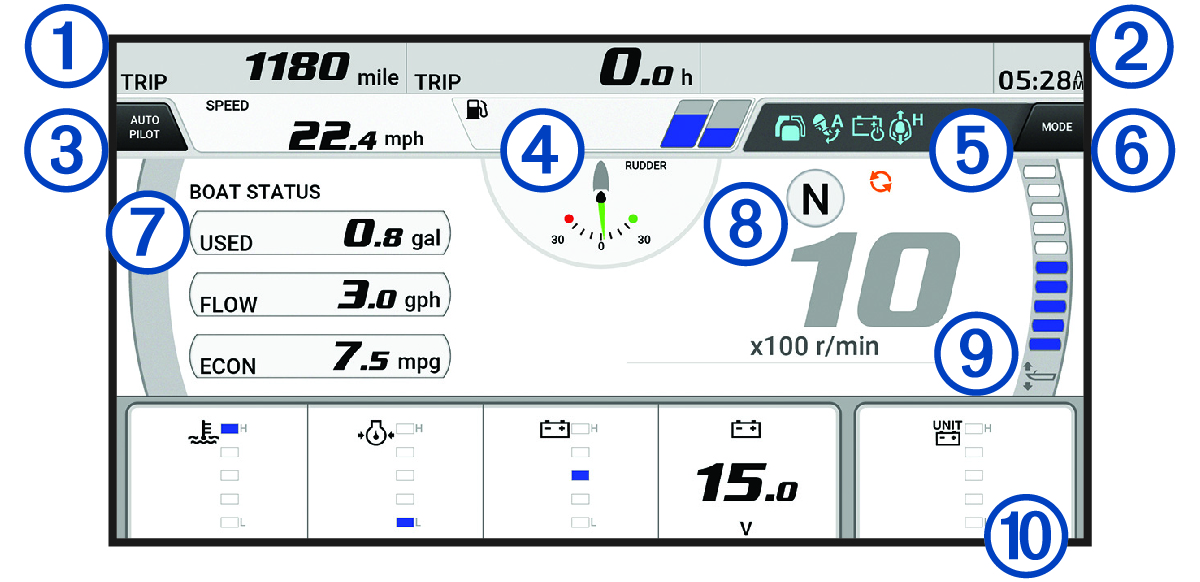

Экран датчиков двигателя с обозначениями


	Поля данных судна Удерживайте, чтобы заменить данные.
	Текущее время Удерживайте, чтобы просмотреть данные о маршруте.
	Выберите, чтобы включить или отключить отображение строки автопилота (Helm Master^® EX). Выберите, чтобы задать кнопке джойстика функции определения точки (Helm Master и Helm Master EX).
	Информация об уровне топлива в баке или информация об уровне заряда аккумулятора Удерживайте пиктограмму бака или аккумулятора, чтобы просмотреть подробную информацию датчика уровня топлива в баке или уровня заряда аккумулятора.
	Значки состояния: Синий: индикаторы работы двигателя или мотора Оранжевый: информация о статусе или состоянии двигателя или мотора Красный: предупреждения о состоянии двигателя или мотора и важные уведомления Уровень сигнала GPS (Helm Master)
	Выберите, чтобы задать параметры для точки рыбалки (Helm Master/Helm Master EX). Выберите, чтобы задать скорость троллинга (Helm Master/Helm Master EX/механический пульт ДУ/цифровой пульт ДУ (6X6/6X7)).
	Поля данных судна Удерживайте, чтобы заменить данные.
	Индикатор положения передачи Об/мин двигателя
	Тахометр и угол дифферента Удерживайте, чтобы изменить фон.
	Поля данных двигателя, мотора и судна Удерживайте, чтобы заменить данные и изменить внешний вид панели показателей датчиков.
