Yamaha製エンジンおよびモーターゲージ
このチャートプロッターを使用して互換性のあるYamaha®製エンジンまたはモーターを監視および制御するのに最適なエクスペリエンスを得るには、適切なインターフェイスアダプタを使用して、エンジンまたはモーターをチャートプロッターに接続する必要があります。必要に応じて、詳細について最寄りのYamaha販売店にお問い合わせください。
の順に選択して、Yamahaのエンジンゲージを表示します。

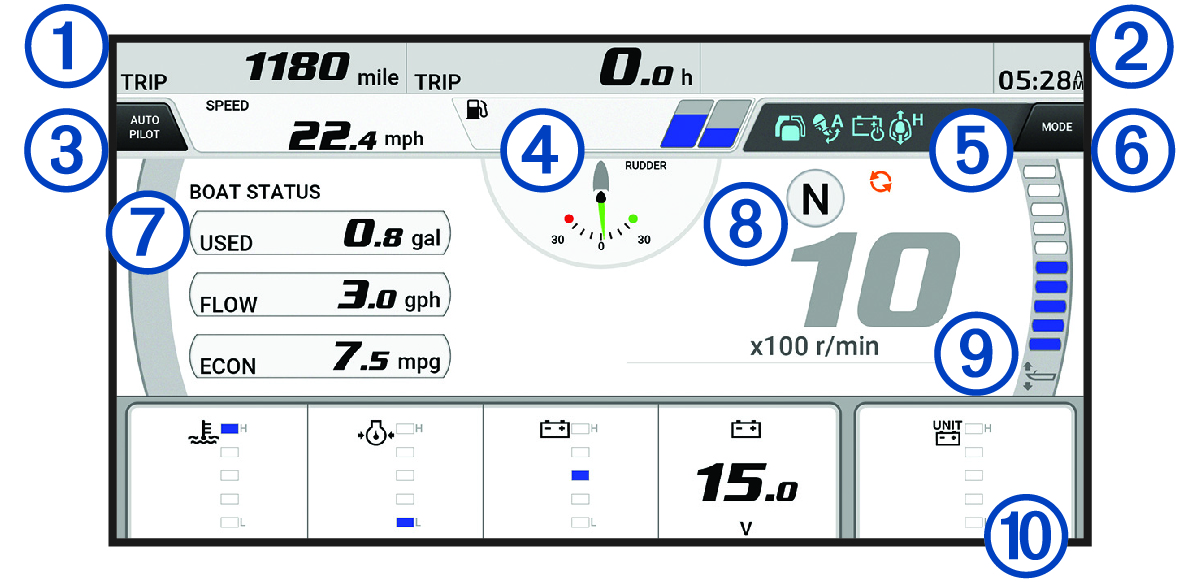

この図は、エンジンネットワークやスロットルコントローラーに接続されたエンジンやモーターの数と種類によって、この画面がどのように表示されるかの一例です。詳細については、Yamaha製エンジン、モーター、またはディスプレイに付属のマニュアルを参照してください。
|
|
船舶データ項目 押し続けるとデータを置き換えられます。 |
|---|---|
|
|
現在の時刻 押し続けるとトリップデータを表示できます。 |
|
|
自動操舵バーのオンとオフの切り替えを選択します（Helm Master® EX）。 ジョイスティックボタンをセットポイント機能に設定する場合に選択します（Helm MasterおよびHelm Master EX）。 |
|
|
タンクレベル情報またはバッテリーレベル情報 タンクまたはバッテリーを押し続けると、詳細なタンクレベルセンサーまたはバッテリーレベル情報を表示できます。 |
|
|
ステータスアイコン：
GPS信号強度（Helm Master） |
|
|
漁場ポイント設定を設定する場合に選択します（Helm Master／Helm Master EX）。 トローリング速度を設定する場合に選択します（Helm Master／Helm Master EX／機械式RC／デジタル電子式RC（6X6／6X7））。 |
|
|
船舶データ項目 押し続けるとデータを置き換えられます。 |
|
|
シフト位置インジケータ エンジンRPM |
|
|
タコメータとトリム角度 押し続けると背景を変更できます。 |
|
|
エンジン、モーター、および船舶データ項目 押し続けるとデータを置き換えたりゲージの外観を変更できます。 |
