Installation du support pour VTT
REMARQUE : Si vous ne possédez pas ce support, vous pouvez ignorer cette procédure.
- Pour installer l'appareil Edge®, choisissez un endroit sûr qui n'entrave pas le bon fonctionnement de votre vélo.

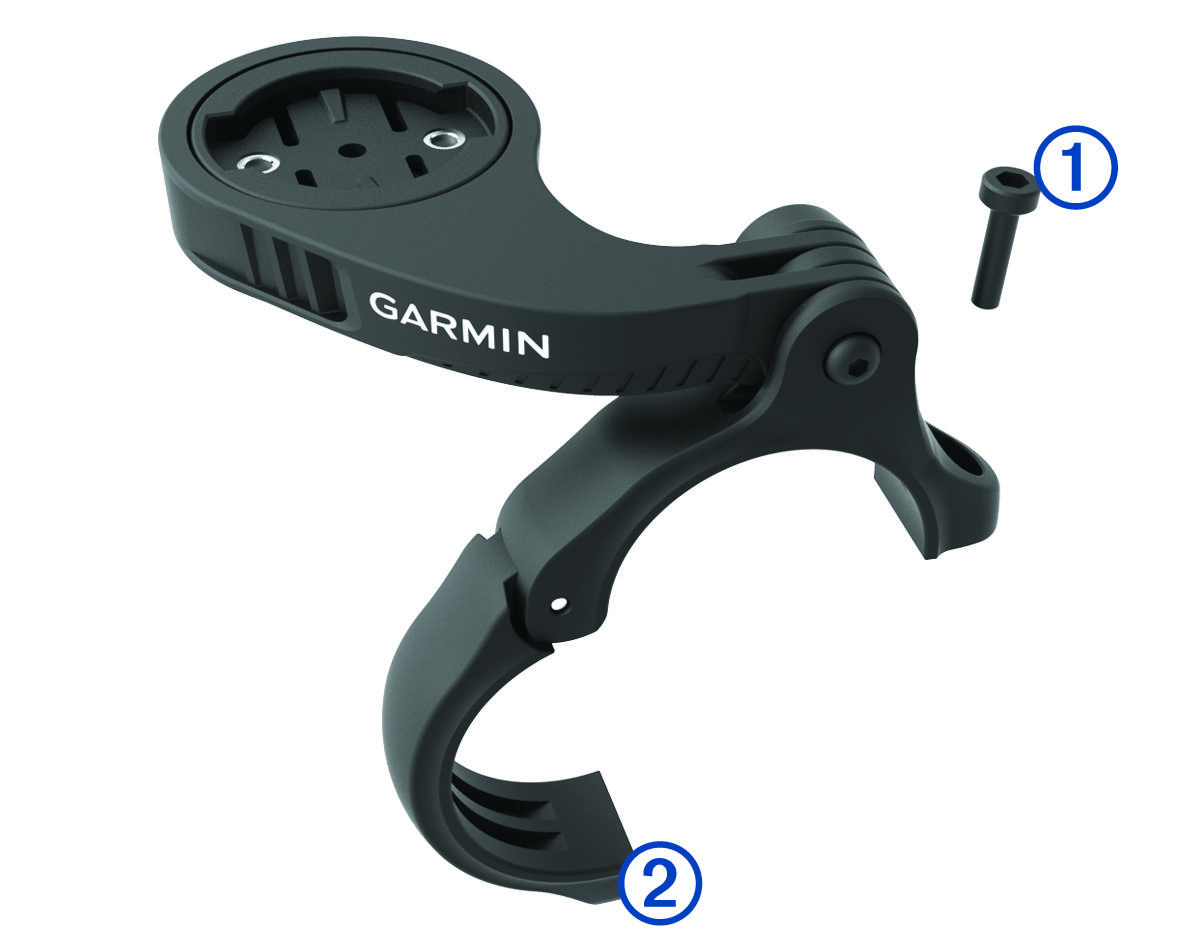

- Utilisez la clé Allen de 3 mm pour retirer la vis du connecteur pour guidon .
- Sélectionner une option :
-
Si le diamètre du guidon est de 25,4 mm, placez le tampon le plus épais autour du guidon.
-
Si le diamètre du guidon est de 31,8 mm, placez le tampon le plus fin autour du guidon.
-
Si le diamètre de la tige de selle est de 35 mm, n'utilisez pas de tampon.
-
- Placez le connecteur du guidon autour du guidon de sorte que le bras de fixation se trouve au-dessus du tube de vélo.

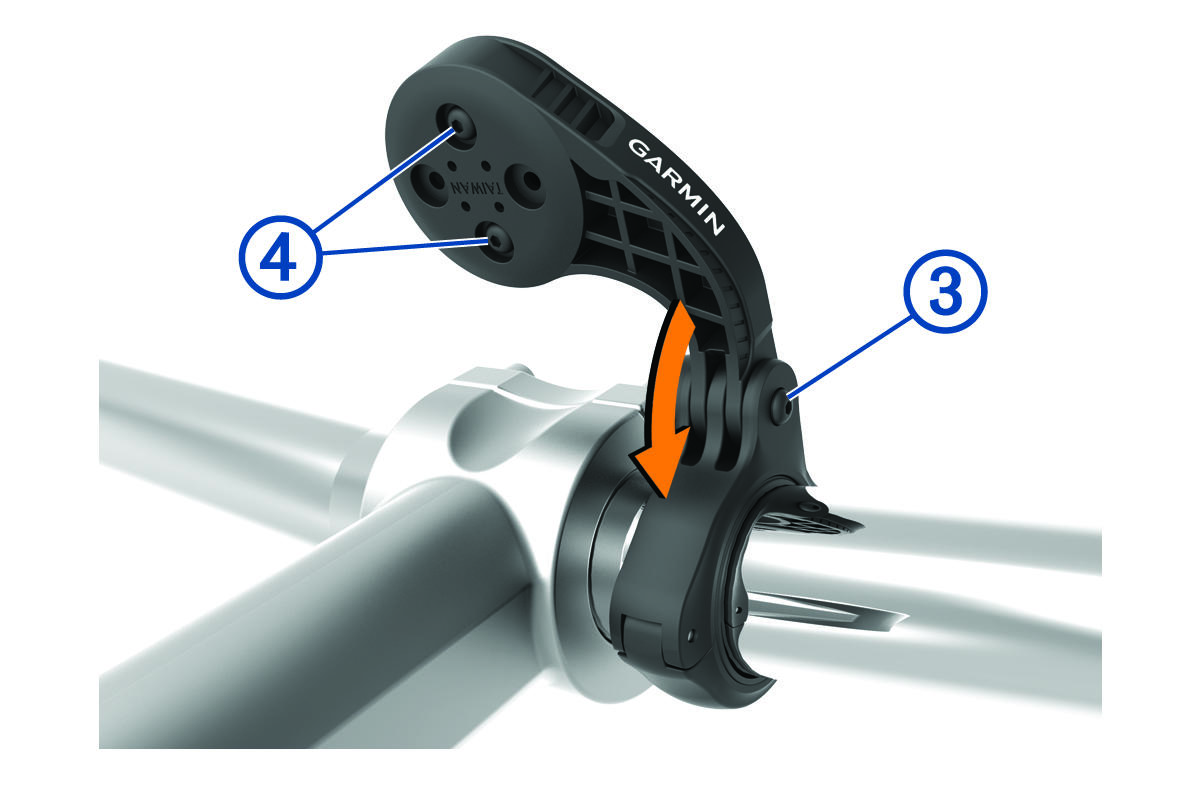

- Utilisez la clé Allen de 3 mm pour desserrer la vis du bras de fixation. Placez le bras, puis resserrez la vis. REMARQUE : Garmin® recommande de serrer la vis pour fixer fermement le bras de fixation, en respectant un couple de serrage maximal de 20 po/lb (2,26 Nm). Il est recommandé de vérifier régulièrement le serrage des vis.

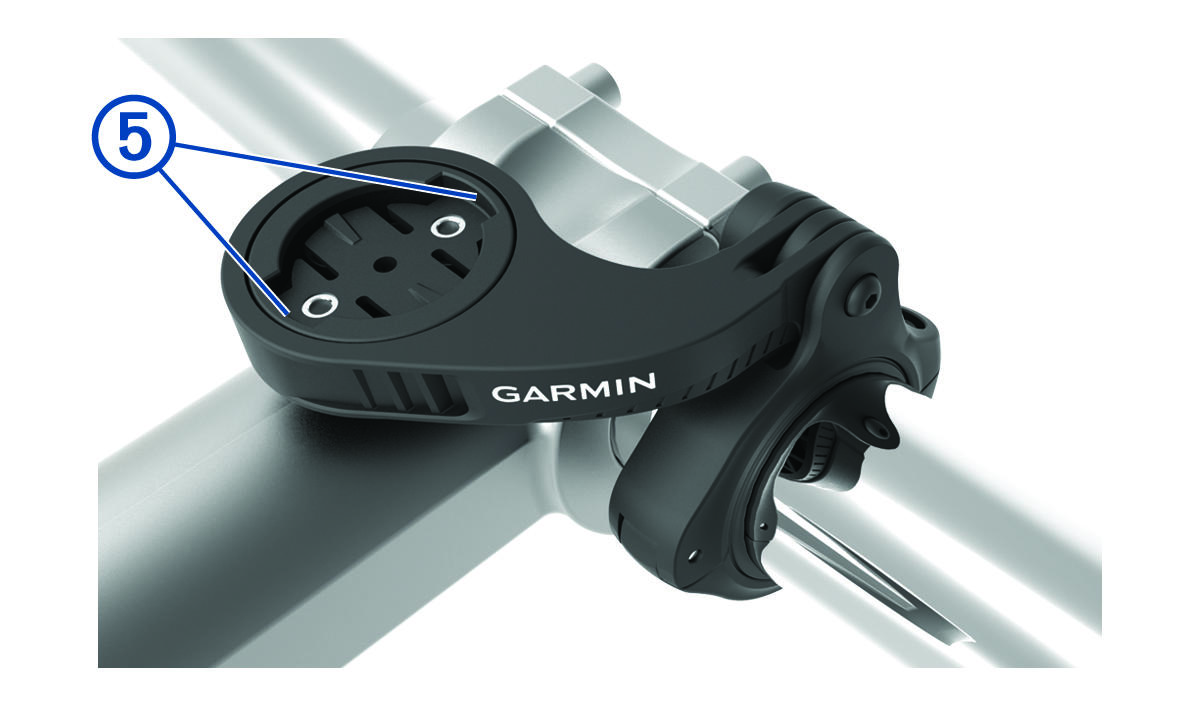

- Si nécessaire, retirez les deux vis à l'arrière du support à l'aide de la clé Allen de 2 mm. Retirez et faites pivoter le connecteur, puis remettez les vis en place pour modifier l'orientation du support.
- Réinstallez et serrez les vis sur le connecteur du guidon. REMARQUE : Garmin recommande de serrer les vis pour fixer fermement le support, en respectant un couple de serrage maximal de 7 po/lb (0,8 Nm). Il est recommandé de vérifier régulièrement le serrage des vis.
- Alignez les languettes à l'arrière de l'appareil Edge avec les encoches du support pour vélo .
- Appuyez légèrement sur l'appareil Edge et faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.
