Instalace držáku na horské kolo

POZNÁMKA: Pokud tento držák nemáte, můžete tento úkol přeskočit.
  1. Vyberte vhodné umístění k montáži, kde zařízení Edge® nebrání bezpečnému provozu kola.

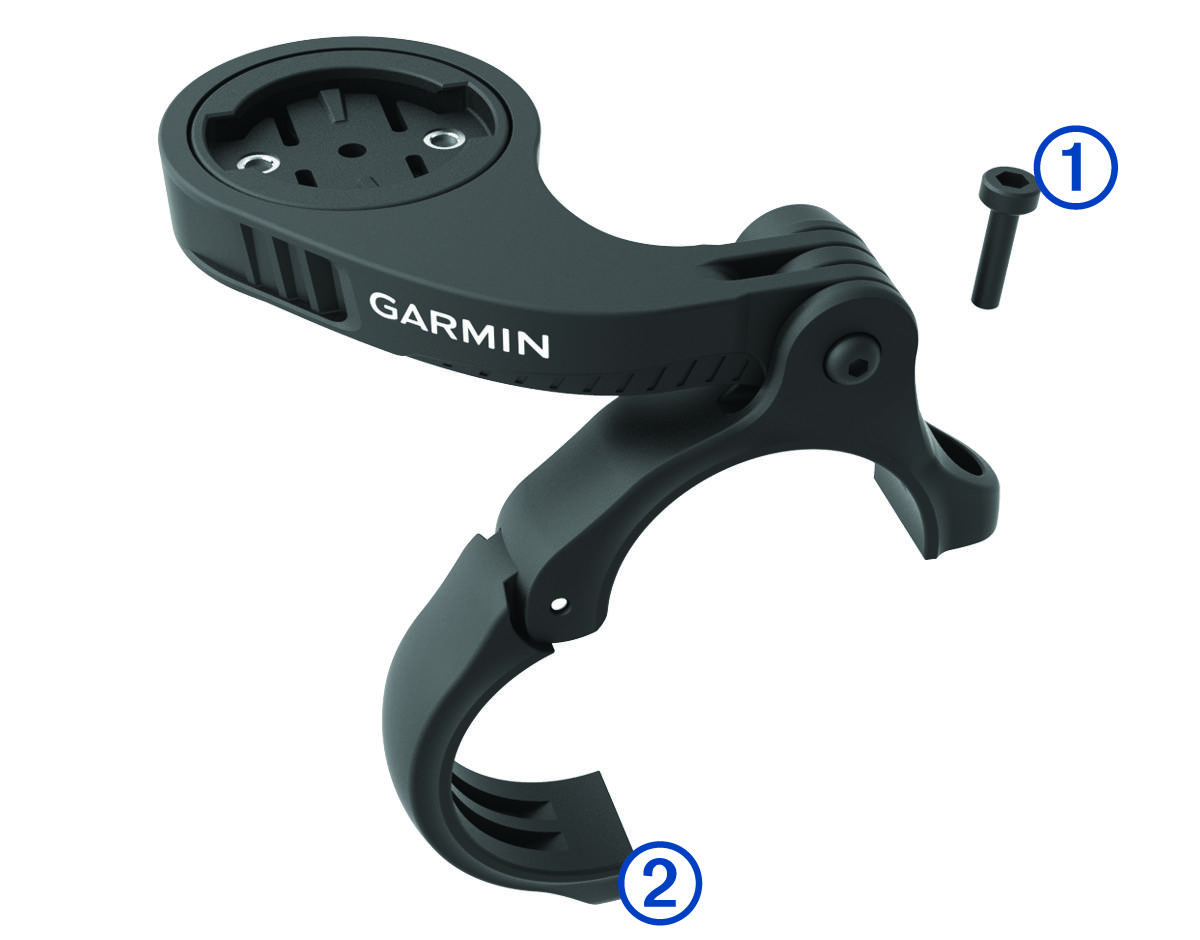

  2. Použijte 3mm imbusový klíč, pokud chcete vyjmout šroub Popisek číslo jedna ze svorky na řídítka Popisek číslo dva.

    Držák na horské kolo s popisky
  3. Vyberte možnost:

    • Pokud je průměr řídítek 25,4 mm, nasaďte na řídítka silnější podložku.

    • Pokud je průměr řídítek 31,8 mm, nasaďte na řídítka tenčí podložku.

    • Pokud je průměr řídítek 35 mm, nepoužívejte pryžovou podložku.

  4. Umístěte na řídítka svorku tak, aby se rameno držáku nacházelo nad rámem kola.

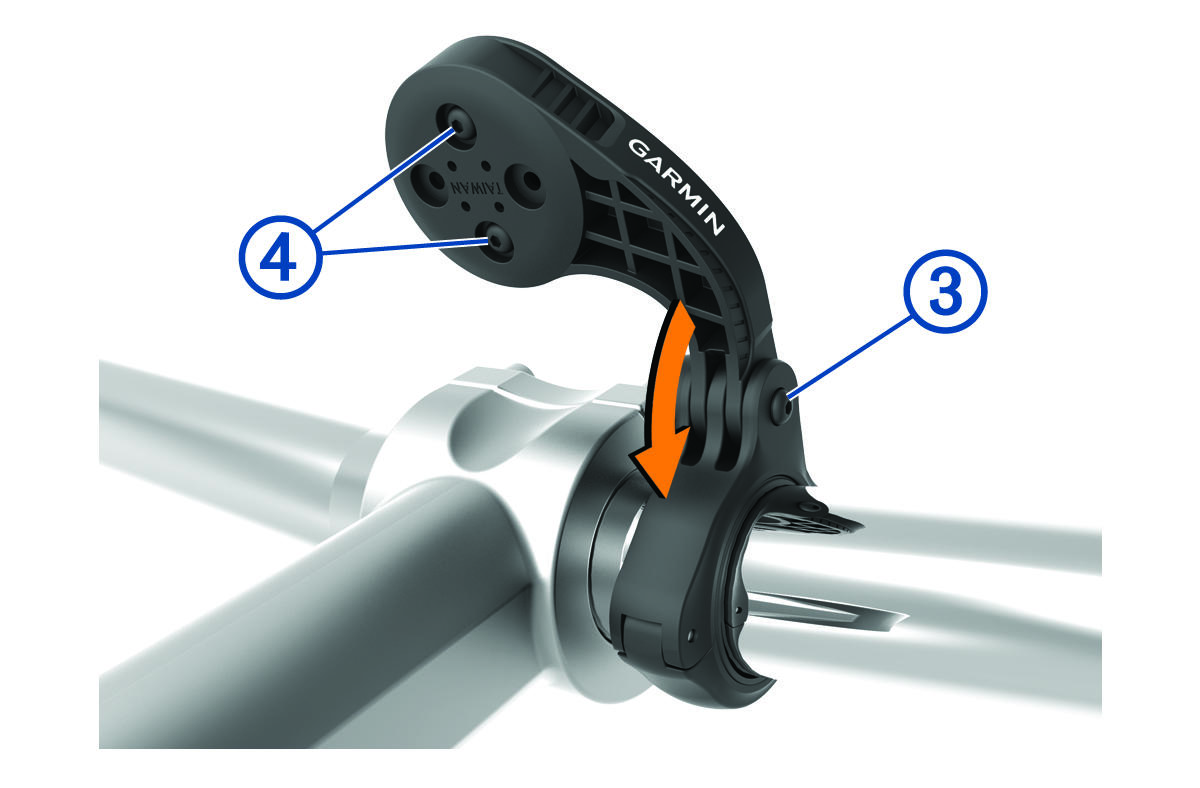

  5. Pomocí 3mm imbusového klíče povolte šroub Popisek číslo tři na ramenu držáku, umístěte držák do vhodné pozice a utáhněte šroub.
    POZNÁMKA: Společnost Garmin® doporučuje utáhnout šroub tak, aby bylo rameno držáku upevněno, s maximálním točivým momentem 20 silových liber na palec. (2,26 N/m). Měli byste pravidelně kontrolovat, zda jsou šrouby pevně utaženy.

    Držák na horské kolo s popisky
  6. V případě potřeby vyjměte dva šrouby ze zadní strany držáku Popisek číslo čtyři pomocí 2mm imbusového klíče, odmontujte a otočte svorku a vraťte šrouby zpět, abyste mohli změnit orientaci držáku.
  7. Umístěte zpět šroub do svorky na řídítka a utáhněte jej.
    POZNÁMKA: Garmin doporučuje utáhnout šroub tak, aby byl držák upevněn, s maximálním točivým momentem 7 silových liber na palec. (0,8 N-m). Měli byste pravidelně kontrolovat, zda jsou šrouby pevně utaženy.

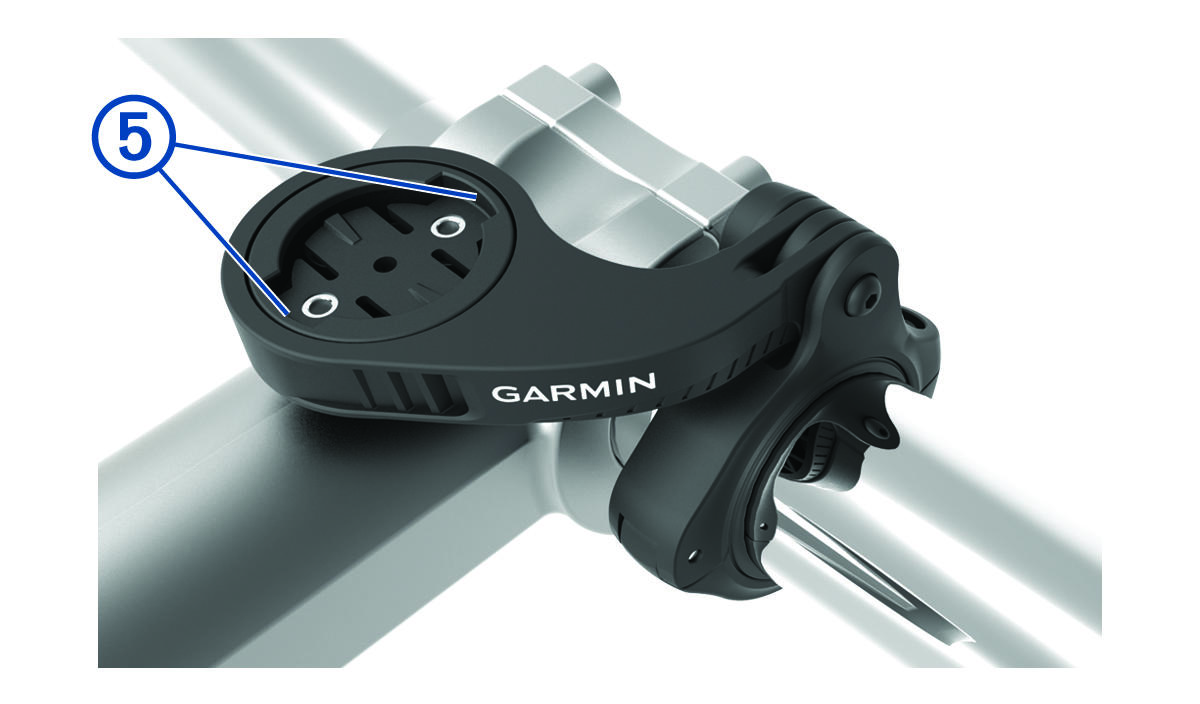

  8. Jazýčky na zadní straně zařízení Edge zarovnejte podle zářezů sady na kolo Popisek číslo pět.

    Držák na horské kolo s popiskem
  9. Zařízení Edge mírně stlačte a otočte ve směru hodinových ručiček, dokud nezapadne na místo.
