Installation du support frontal

  1. Pour installer l'appareil Edge®, choisissez un endroit sûr qui n'entrave pas le bon fonctionnement de votre vélo.

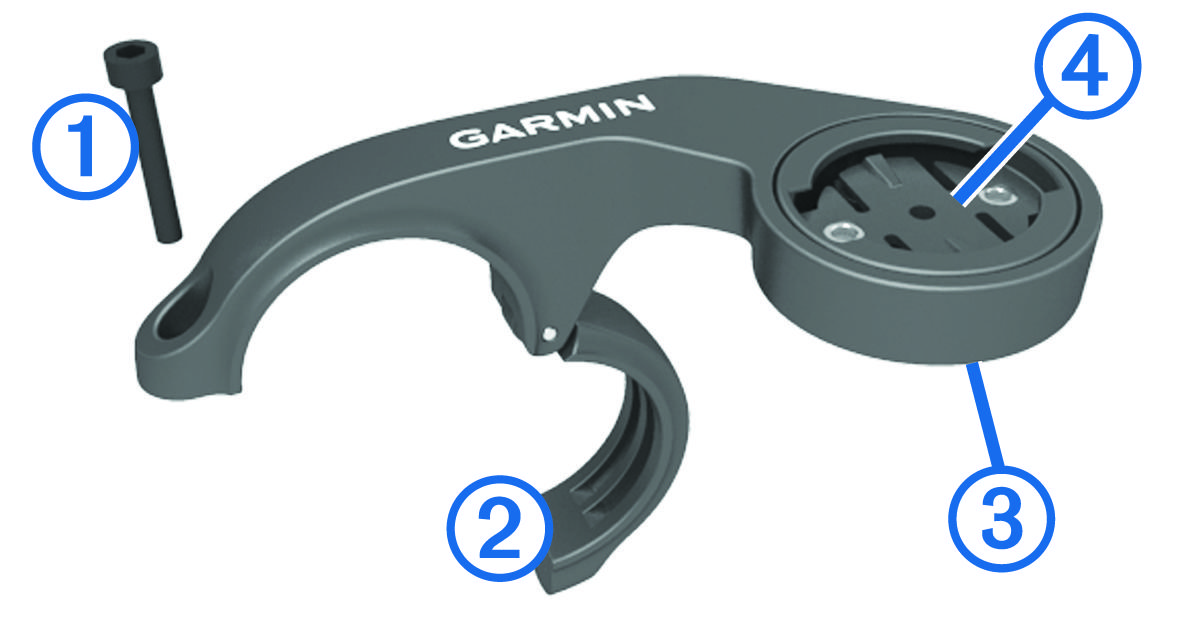

  2. Utilisez la clé Allen pour retirer la vis Légende numéro un du connecteur du guidon Légende numéro deux.

    bike mount with callouts
  3. Si nécessaire, retirez les deux vis de l'arrière du support Légende numéro trois, faites pivoter le support Légende numéro quatre et remettez les vis en place pour modifier l'orientation du support.
  4. Placez le tampon en caoutchouc autour du guidon :

    • Si le diamètre du guidon est de 25,4 mm, utilisez le tampon le plus épais.

    • Si le diamètre du guidon est de 31,8 mm, utilisez le tampon le plus fin.

  5. Placez le connecteur du guidon autour du tampon en caoutchouc.
  6. Remettez et fixez les vis.
    REMARQUE : Garmin® recommande un couple de serrage de 0,8 Nm (7 po/lb). Il est recommandé de vérifier régulièrement le serrage des vis.

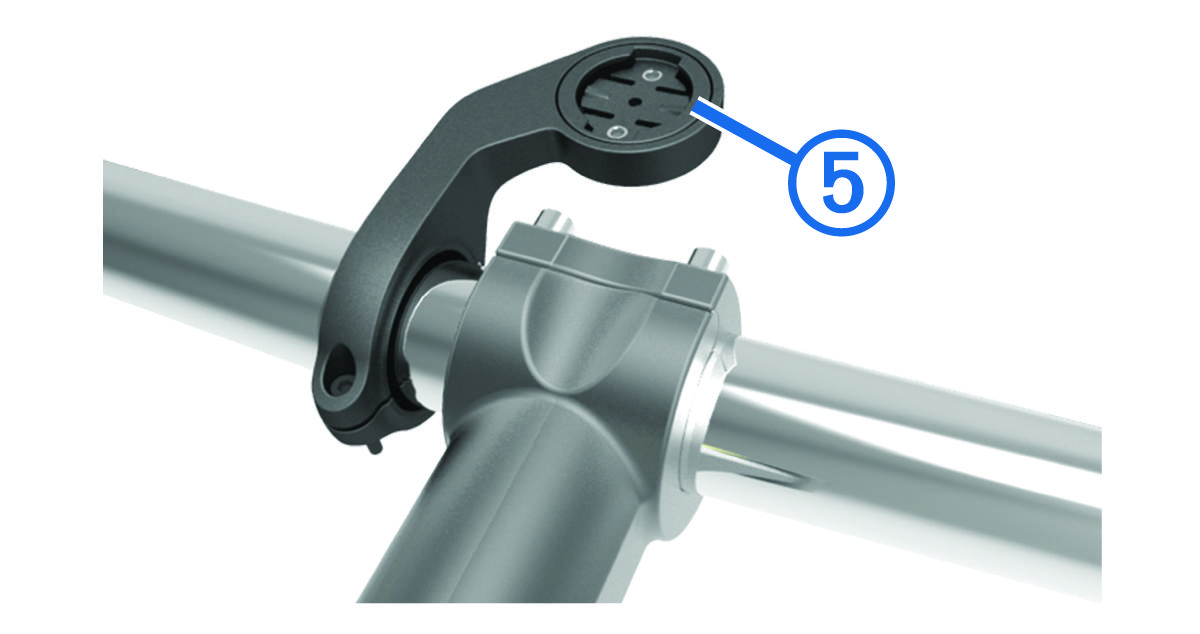

  7. Alignez les languettes à l'arrière de l'appareil Edge avec les encoches du support pour vélo Légende numéro cinq.

    Bike mount with a callout
  8. Appuyez légèrement sur l'appareil Edge et faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.
