De GSC 10 installeren
OPMERKING: Als u geen
GSC™ 10 hebt, kunt u deze stap overslaan.
Pas wanneer beide magneten op één lijn zijn geplaatst met de respectievelijke indicatielijnen, kan de Edge® gegevens ontvangen.

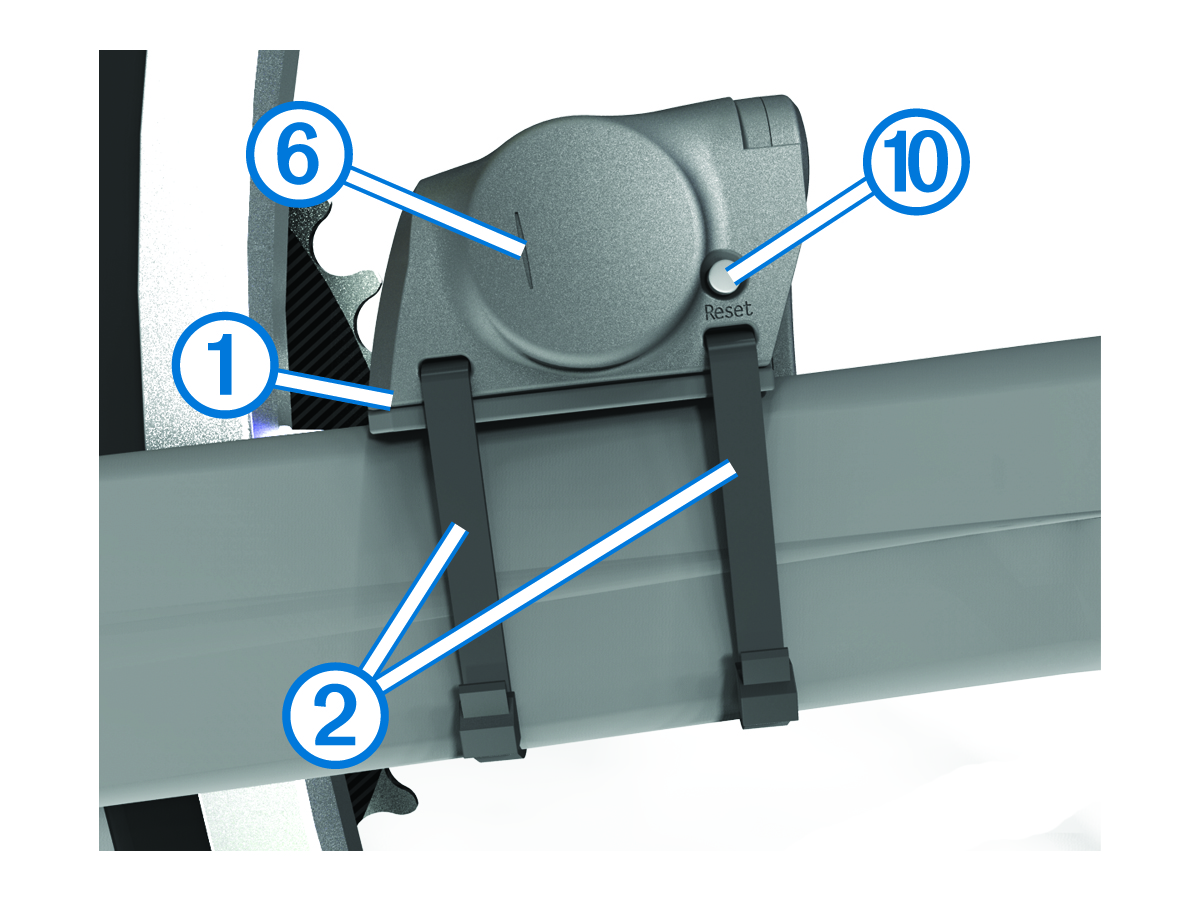

- Plaats het platte rubberen kussentje
of het driehoekige rubberen kussentje tussen de
GSC 10 en de frame-arm.
- Bevestig de
GSC 10 losjes met twee kabelbinders
.

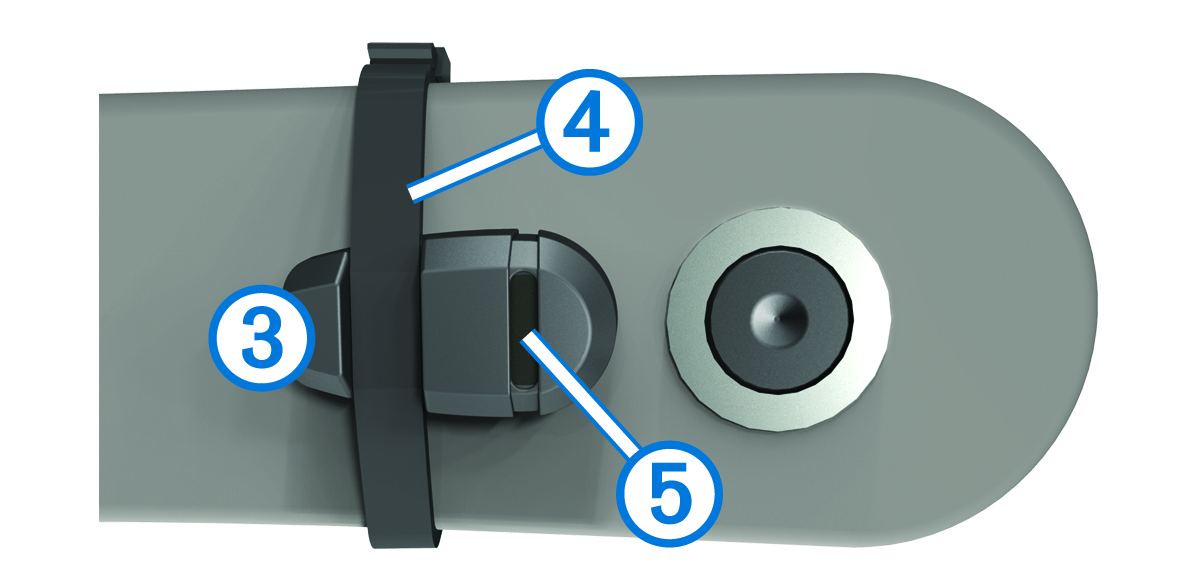

- Plaats de pedaalmagneet
op de pedaalarm met behulp van de steun met plakstrip en een kabelbinder
.
De pedaalmagneet moet zich binnen 5 mm van de GSC 10 bevinden. De indicatielijn
op de pedaalmagneet moet zich op één lijn bevinden met de indicatielijn
op de
GSC 10.

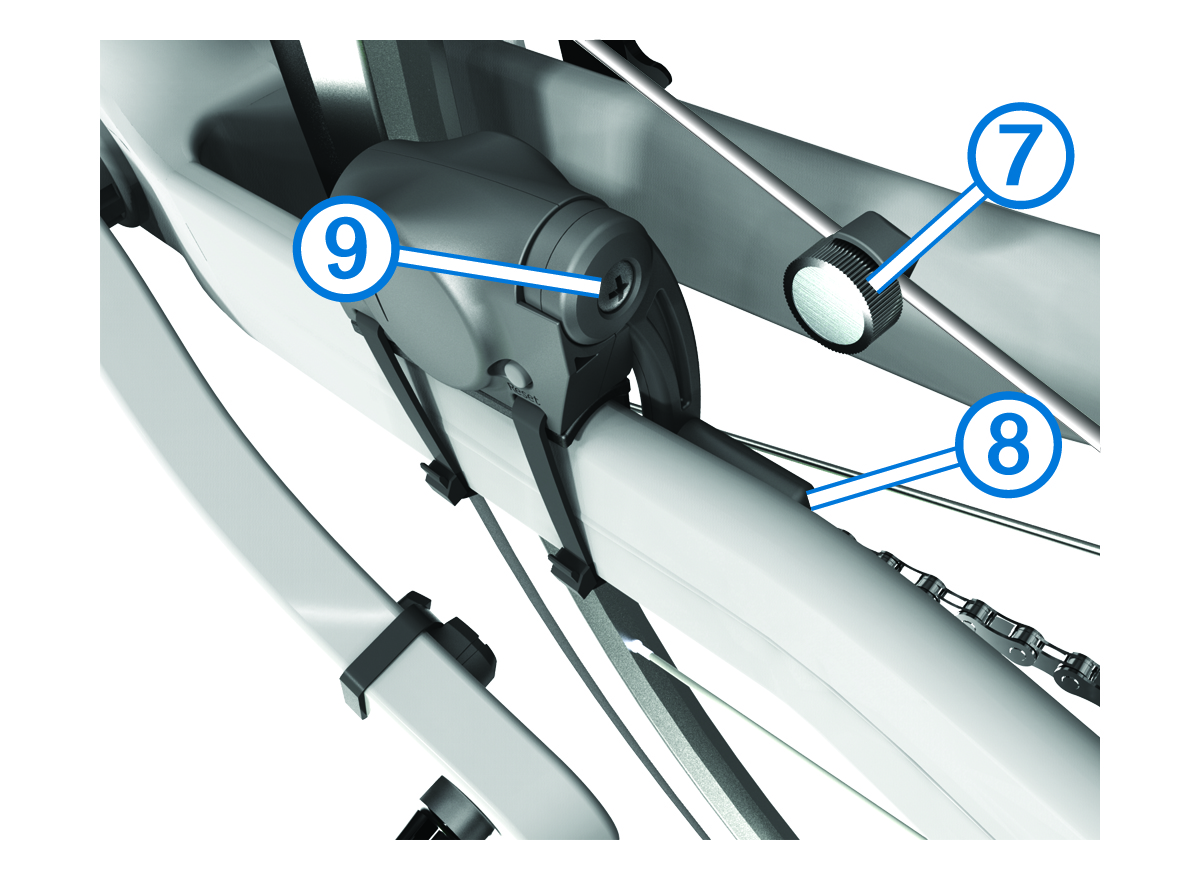

- Schroef de spaakmagneet
los van het plastic onderdeel.
- Plaats de spaak in de sleuf van het plastic onderdeel en draai de magneet gedeeltelijk vast.
De spaakmagneet mag van de GSC 10 af wijzen als er onvoldoende ruimte is tussen de sensorarm en de spaak. De spaakmagneet moet zich op één lijn bevinden met de indicatielijn
op de sensorarm.
- Draai de schroef
op de sensorarm los.
- Selecteer
Reset
op de
GSC 10.
De LED wordt rood en dan groen.
