Installation du GSC 10

REMARQUE : Si vous ne disposez pas d'un GSC™ 10, vous pouvez ignorer cette tâche.

Les deux aimants doivent être alignés sur leur repère respectif pour que l'Edge® puisse recevoir des données.

  1. Placez le GSC 10 sur la chaîne arrière (sur le côté opposé à la transmission).

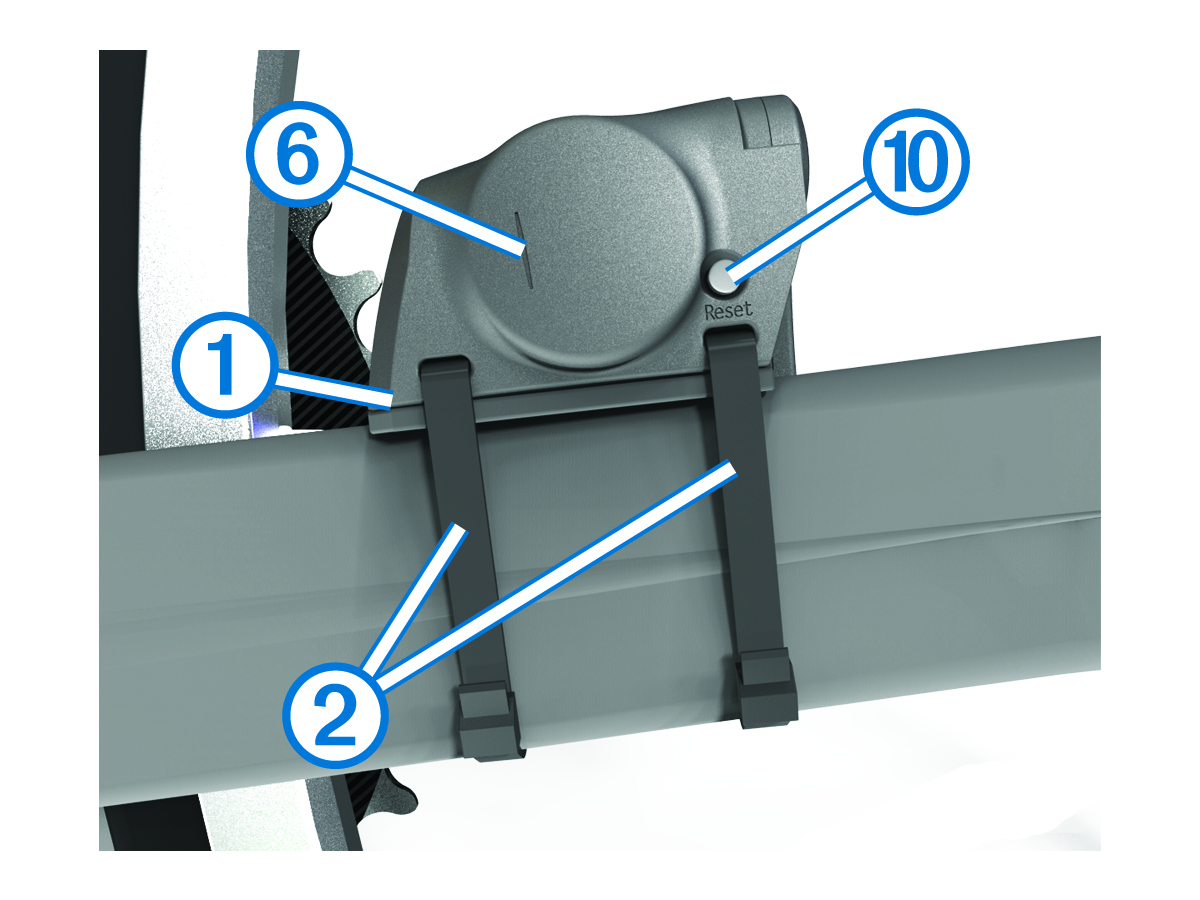

  2. Si nécessaire, placez le tampon en caoutchouc plat Légende numéro un ou le tampon en caoutchouc triangulaire entre le GSC 10 et la chaîne arrière pour plus de stabilité.


  3. Attachez sans serrer le GSC 10 à l'aide de deux attaches de câble Légende numéro deux.

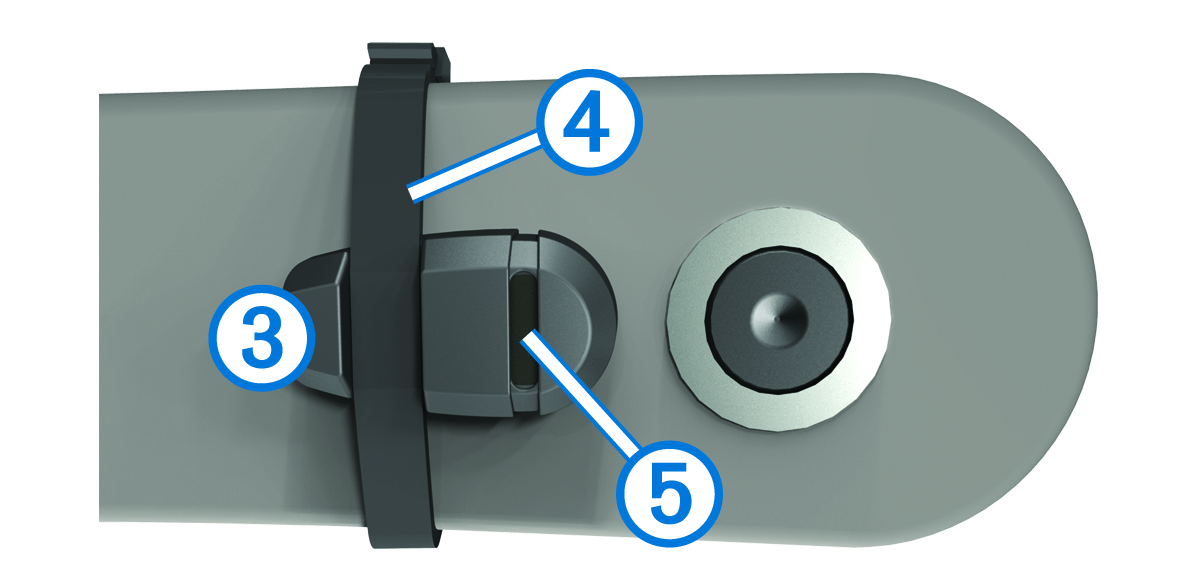

  4. Attachez l'aimant de pédale Légende numéro trois à la manivelle à l'aide du support adhésif et d'une attache de câble Légende numéro quatre.


    Assurez-vous que l'aimant de pédale se trouve à 5 mm maximum du GSC 10 et que le repère Légende numéro cinq de l'aimant de pédale est aligné sur le repère Légende numéro six du GSC 10.

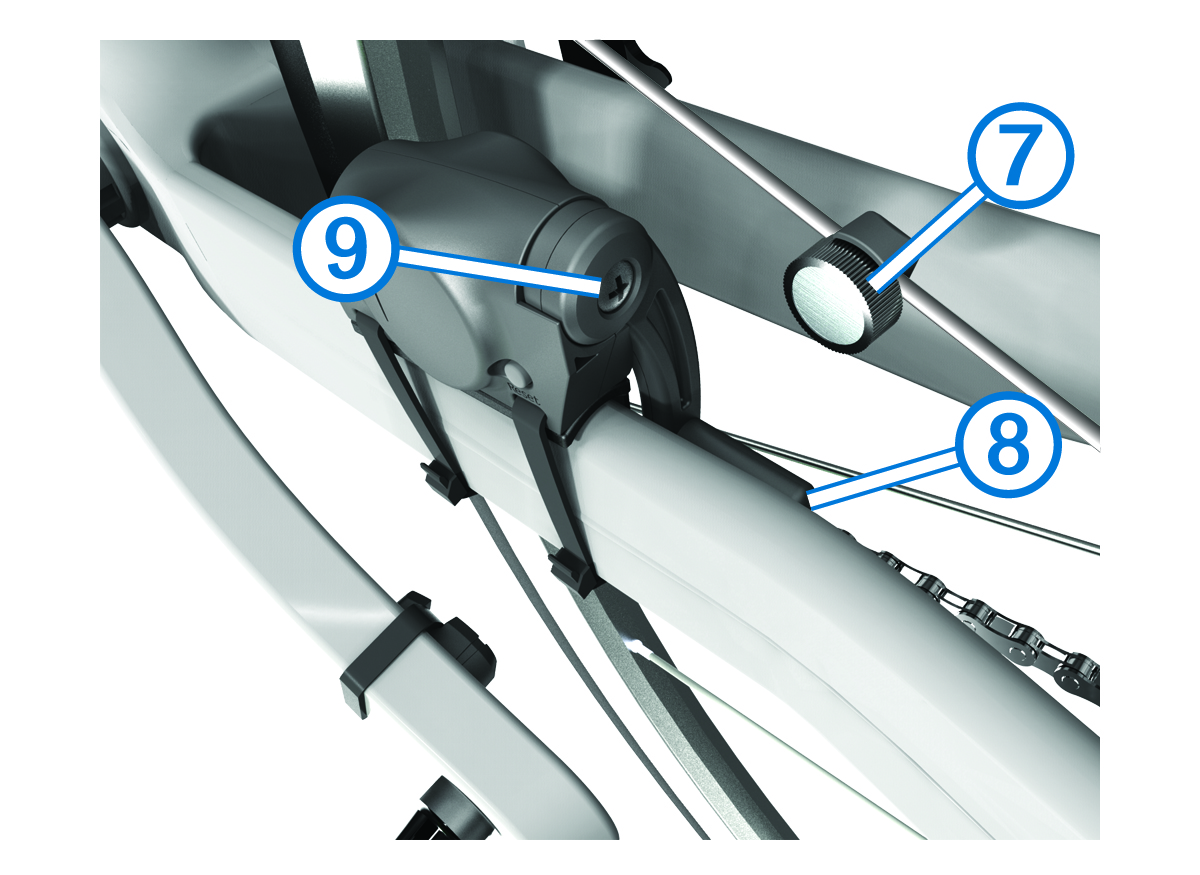

  5. Desserrez l'aimant de rayon Légende numéro sept de la pièce en plastique.


  6. Placez le rayon dans la rainure de la pièce en plastique, et serrez légèrement.

    L'aimant de rayon peut être dirigé à l'opposé du GSC 10 dans le cas où l'espace entre le bras du capteur et le rayon s'avère insuffisant. Assurez-vous que l'aimant de rayon est aligné sur le repère Légende numéro huit du bras du capteur.

  7. Desserrez la vis Légende numéro neuf du bras du capteur.
  8. Déplacez le bras du capteur de 5 mm maximum par rapport à l'aimant de rayon.

    Vous pouvez également basculer le GSC 10 pour le rapprocher de l'un ou l'autre aimant et obtenir un meilleur alignement.

  9. Sélectionnez Reset Légende numéro dix sur le GSC 10.

    Le voyant s'allume en rouge, puis devient vert.

  10. Pédalez pour tester l'alignement du capteur.

    Le voyant rouge clignote à chaque fois que l'aimant de pédale passe à côté du capteur. Le voyant vert clignote à chaque fois que l'aimant de rayon passe à côté du bras du capteur.

    REMARQUE : après chaque réinitialisation, le voyant clignote pendant les 60 premiers passages. Sélectionnez de nouveau le bouton Reset si des passages supplémentaires sont nécessaires.
  11. Lorsque tous les éléments sont alignés et fonctionnent correctement, serrez les attaches de câble, le bras du capteur et l'aimant de rayon.

    Garmin® recommande un couple de serrage de 1,9 à 2,4 lbf/po (0,21 à 0,27 Nm) pour garantir l'étanchéité du bras du capteur GSC 10.
