Instalar o suporte em bicicleta de montanha

NOTA: Se você não tiver esse suporte, ignore este passo.

Selecione um local seguro para posicionar o dispositivo Edge^® de modo que não interfira com a operação segura da sua bicicleta.

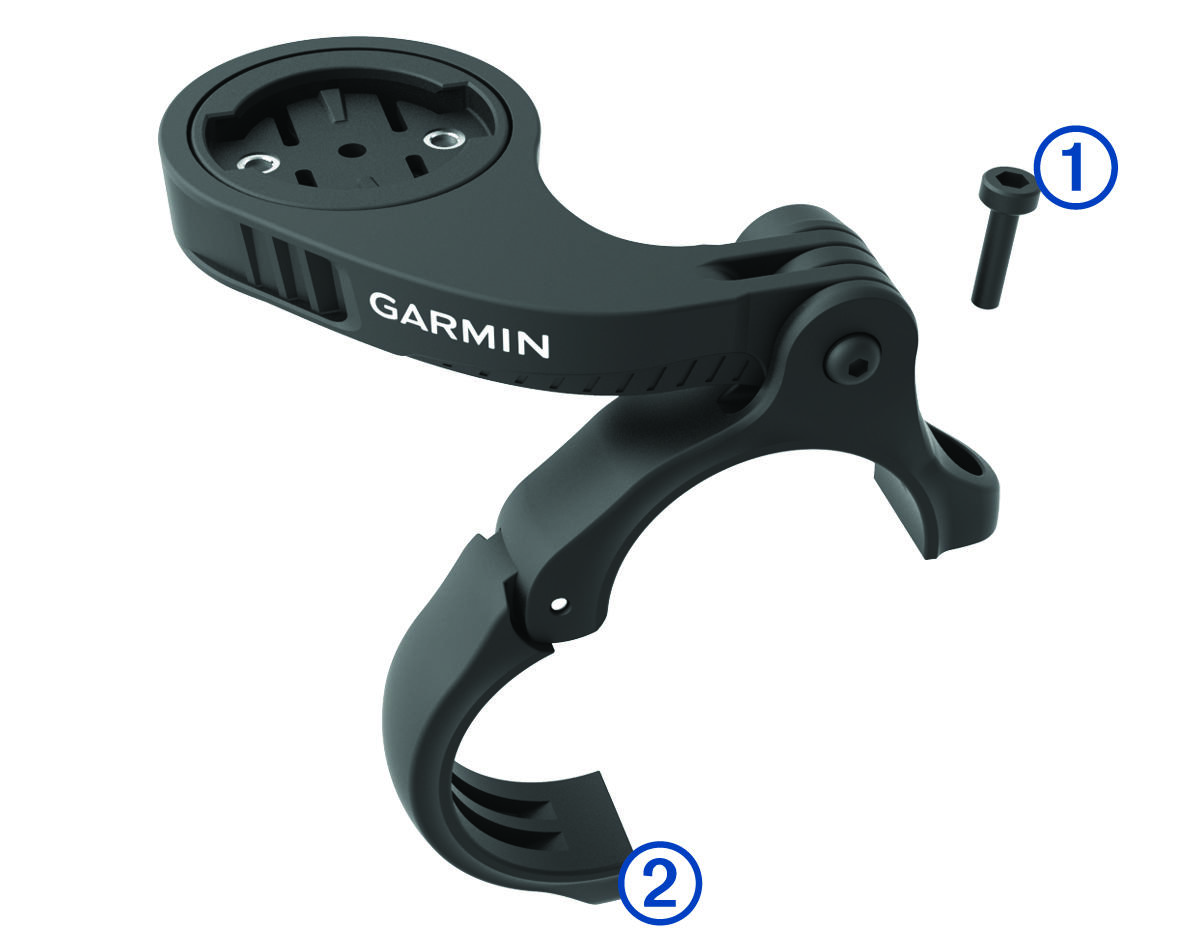

Use a chave sextavada de 3 mm para remover o parafuso do conector do guidão .
Selecione uma opção:
- Se o diâmetro do guidão for de 25,4 ou 26 mm, coloque o calço mais espesso ao redor do guidão.
- Se o diâmetro do guidão for de 31,8 mm, coloque a pastilha mais fina ao redor do guidão.
- Se o diâmetro do guidão for de 35 mm, não use pastilha.
Coloque o conector do guidão ao redor do guidão, de modo que o braço do suporte fique acima da haste da bicicleta.

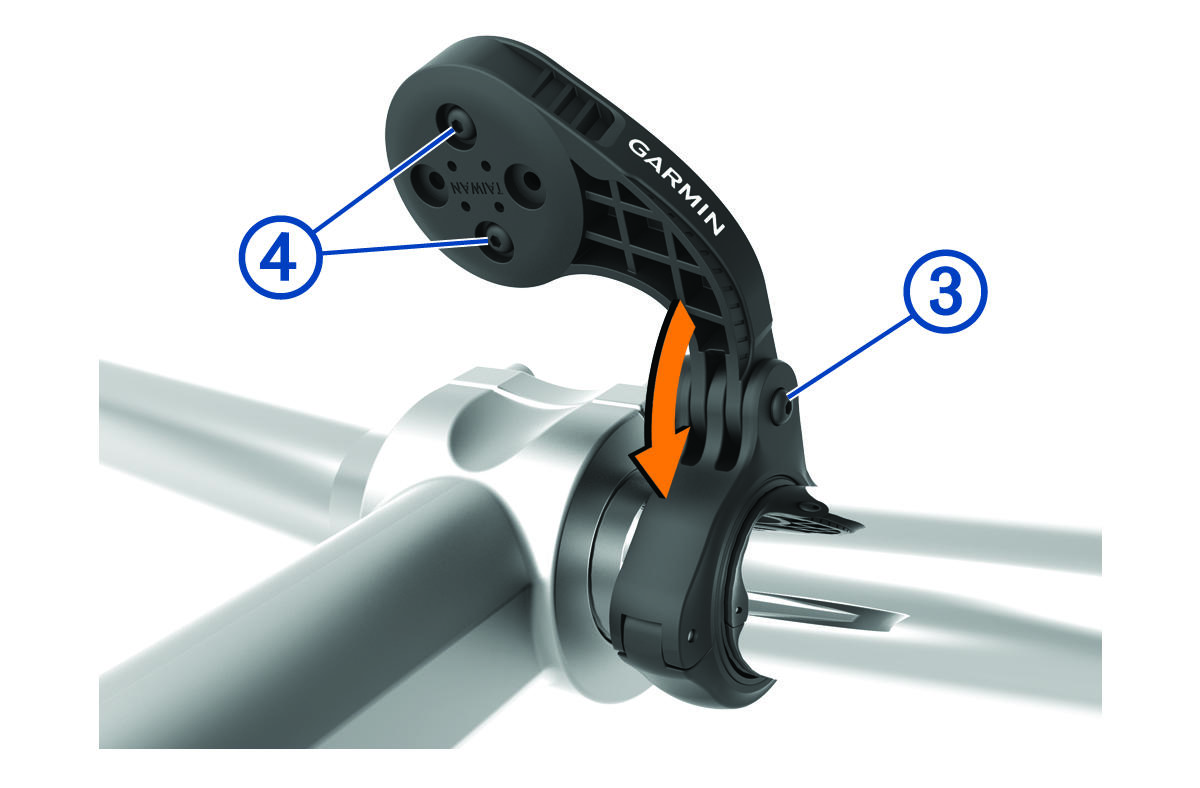

Use a chave sextavada de 3 mm para afrouxar o parafuso no braço do suporte, posicione o braço do suporte e aperte o parafuso.

NOTA: A Garmin^® recomenda apertar o parafuso de modo que o braço do suporte fique preso com uma especificação de torque máximo de 2,26 N-m (20 lbf-pol). É necessário verificar o aperto do parafuso periodicamente.
Se necessário, use a chave sextavada de 2 mm para remover os dois parafusos na parte posterior do suporte , remova e gire o conector e substitua os parafusos para alterar a direção do suporte.
Substitua e aperte o parafuso no conector do guidão.

NOTA: A Garmin recomenda apertar o parafuso de modo que o suporte fique preso com uma especificação de torque máximo de 0,8 N-m (7 lbf-pol). É necessário verificar o aperto do parafuso periodicamente.

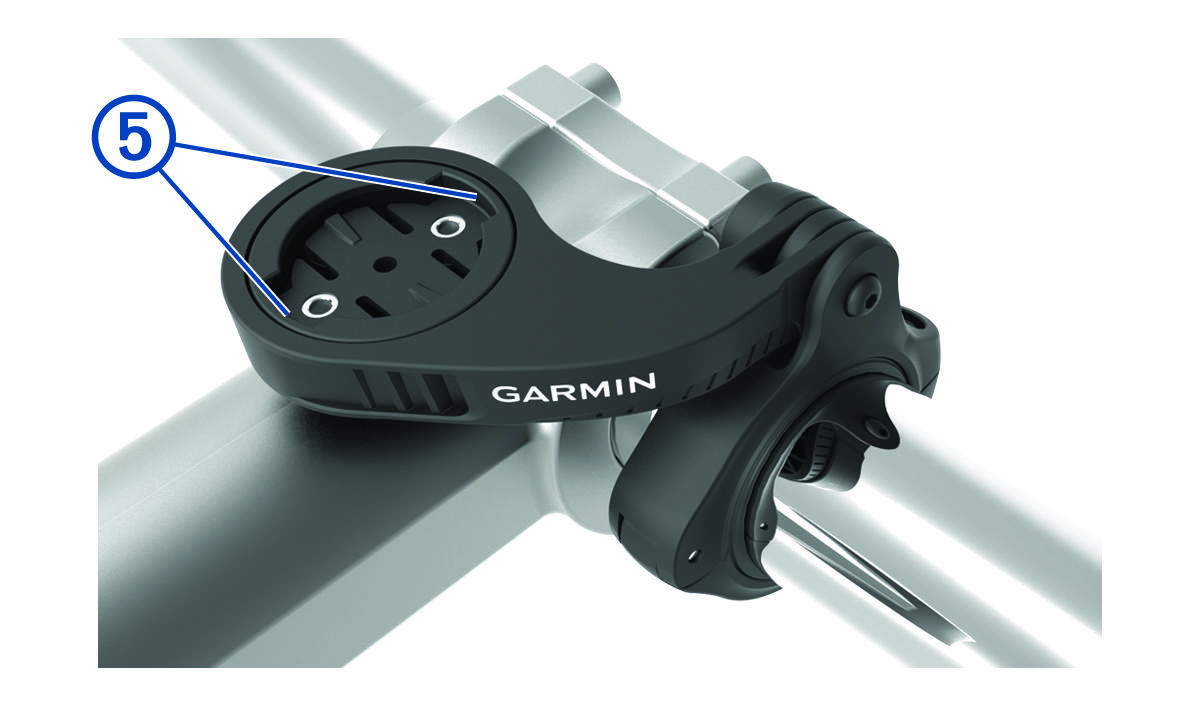

Alinhe as abas na parte posterior do dispositivo Edge com os entalhes do suporte para bicicleta .
Pressione levemente para baixo e gire o dispositivo Edge no sentido horário até que ele se encaixe.
