Installation du support pour VTT

REMARQUE : Si vous ne possédez pas ce support, vous pouvez ignorer cette procédure.
  1. Pour installer l'appareil Edge®, choisissez un endroit sûr qui n'entrave pas le bon fonctionnement de votre vélo.

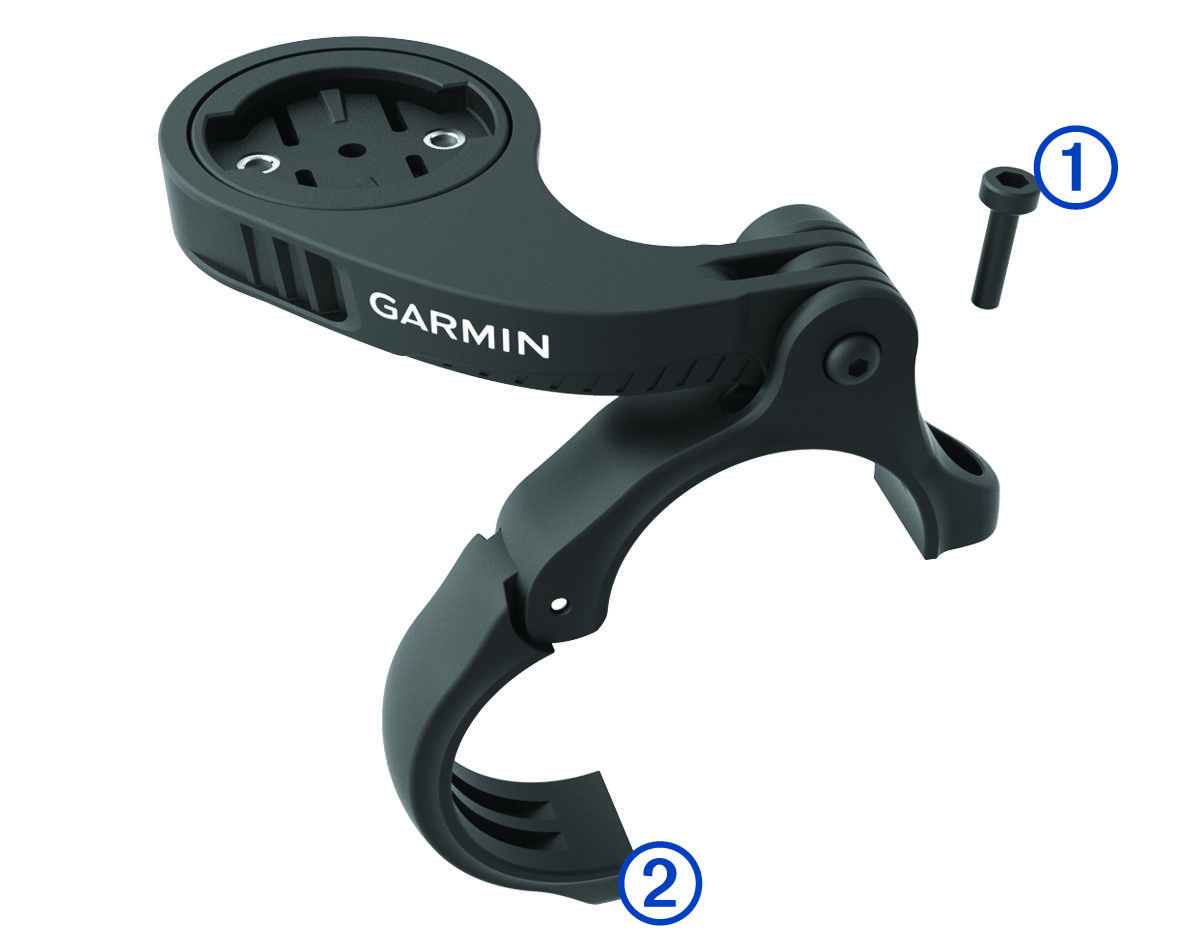

  2. Utilisez la clé Allen de 3 mm pour retirer la vis Légende numéro un du connecteur pour guidon Légende numéro deux.

    Support pour VTT avec légendes
  3. Sélectionner une option :

    • Si le diamètre du guidon est de 25,4 mm ou 26 mm, placez le tampon le plus épais autour du guidon.

    • Si le diamètre du guidon est de 31,8 mm, placez le tampon le plus fin autour du guidon.

    • Si le diamètre de la tige de selle est de 35 mm, n'utilisez pas de tampon.

  4. Placez le connecteur du guidon autour du guidon de sorte que le bras de fixation se trouve au-dessus du tube de vélo.

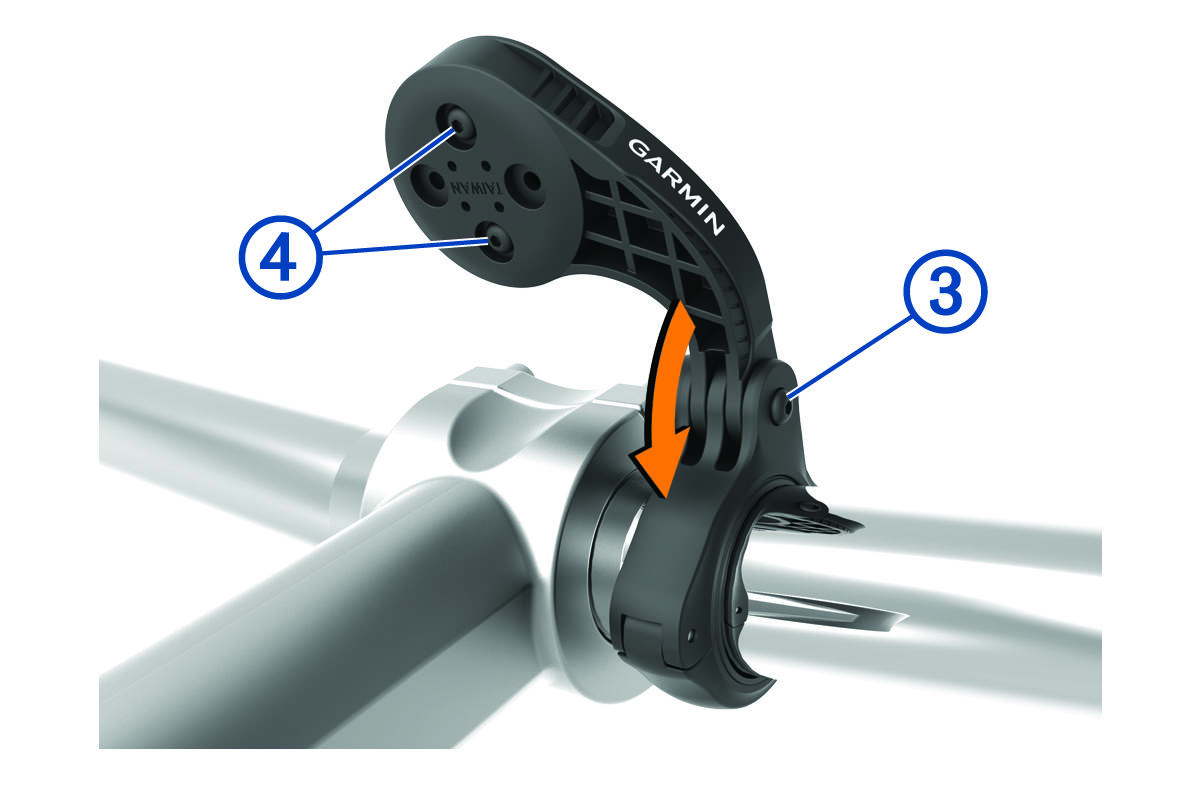

  5. Utilisez la clé Allen de 3 mm pour desserrer la vis Légende numéro trois du bras de fixation. Placez le bras, puis resserrez la vis.
    REMARQUE : Garmin® recommande de serrer la vis pour fixer fermement le bras de fixation, en respectant un couple de serrage maximal de 20 po/lb (2,26 Nm). Il est recommandé de vérifier régulièrement le serrage des vis.

    Support pour VTT avec légendes
  6. Si nécessaire, retirez les deux vis à l'arrière du support Légende numéro quatre à l'aide de la clé Allen de 2 mm. Retirez et faites pivoter le connecteur, puis remettez les vis en place pour modifier l'orientation du support.
  7. Réinstallez et serrez les vis sur le connecteur du guidon.
    REMARQUE : Garmin recommande de serrer les vis pour fixer fermement le support, en respectant un couple de serrage maximal de 7 po/lb (0,8 Nm). Il est recommandé de vérifier régulièrement le serrage des vis.

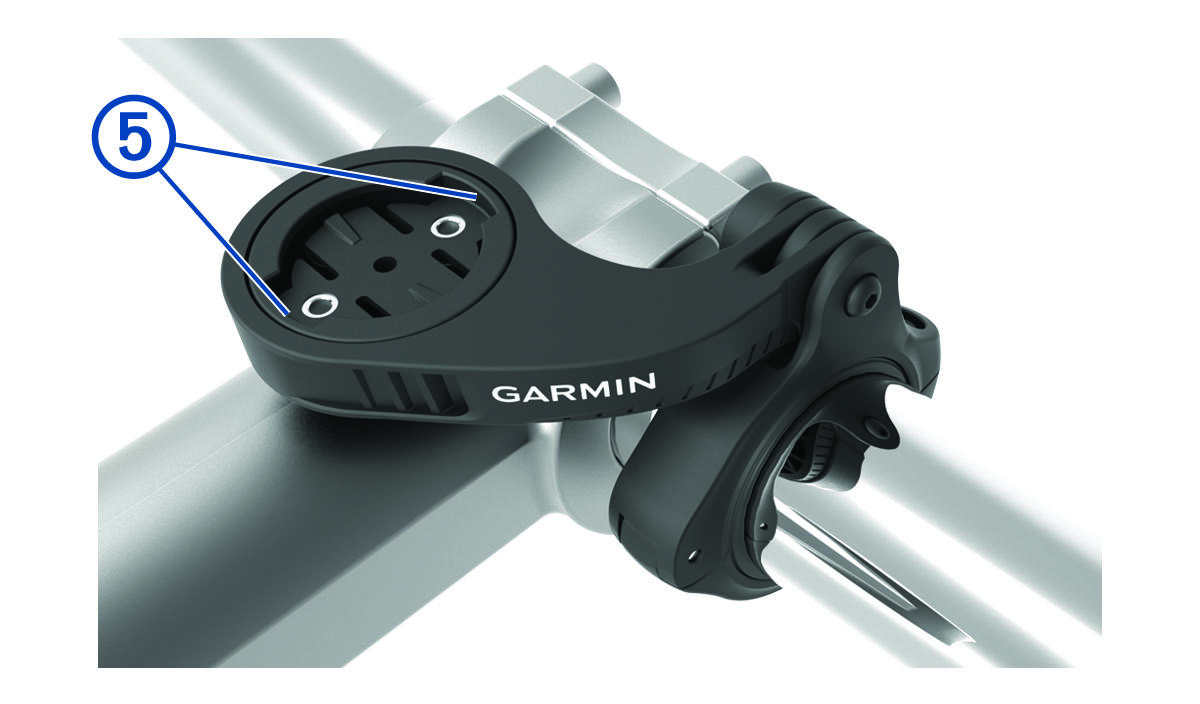

  8. Alignez les languettes à l'arrière de l'appareil Edge avec les encoches du support pour vélo Légende numéro cinq.

    Support pour VTT avec une légende
  9. Appuyez légèrement sur l'appareil Edge et faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.
