Installation du support avant

REMARQUE : Si vous ne possédez pas ce support, vous pouvez ignorer cette procédure.

Pour installer l'appareil Edge^®, choisissez un endroit sûr qui n'entrave pas le bon fonctionnement de votre vélo.

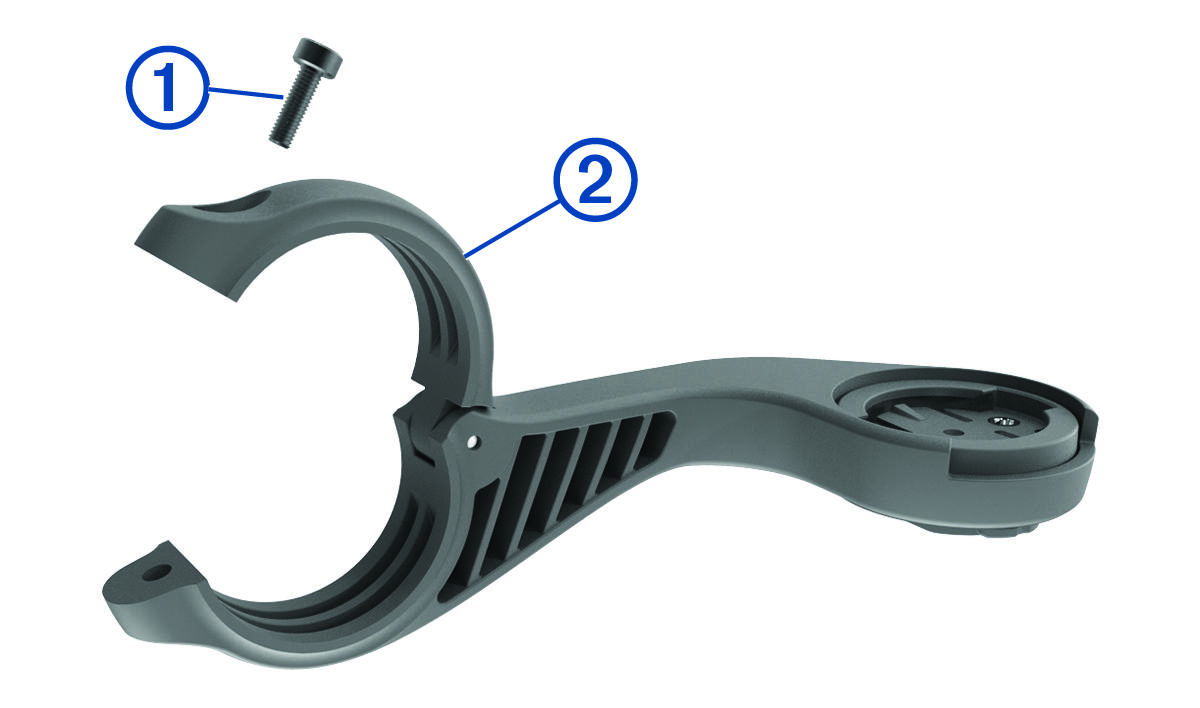

Utilisez la clé Allen pour retirer la vis du connecteur du guidon .
Placez le tampon en caoutchouc autour du guidon :
- Si le diamètre du guidon est de 25,4 mm ou 26 mm, utilisez le tampon le plus épais.
- Si le diamètre du guidon est de 31,8 mm, utilisez le tampon le plus fin.
- Si le diamètre de la tige de selle est de 35 mm, n'utilisez pas de tampon.
Placez le connecteur du guidon autour du tampon en caoutchouc.
Remettez et fixez les vis.

REMARQUE : Garmin^® recommande de serrer les vis pour fixer fermement le support, en respectant un couple de serrage maximal de 7 po/lb (0,8 Nm). Il est recommandé de vérifier régulièrement le serrage des vis.

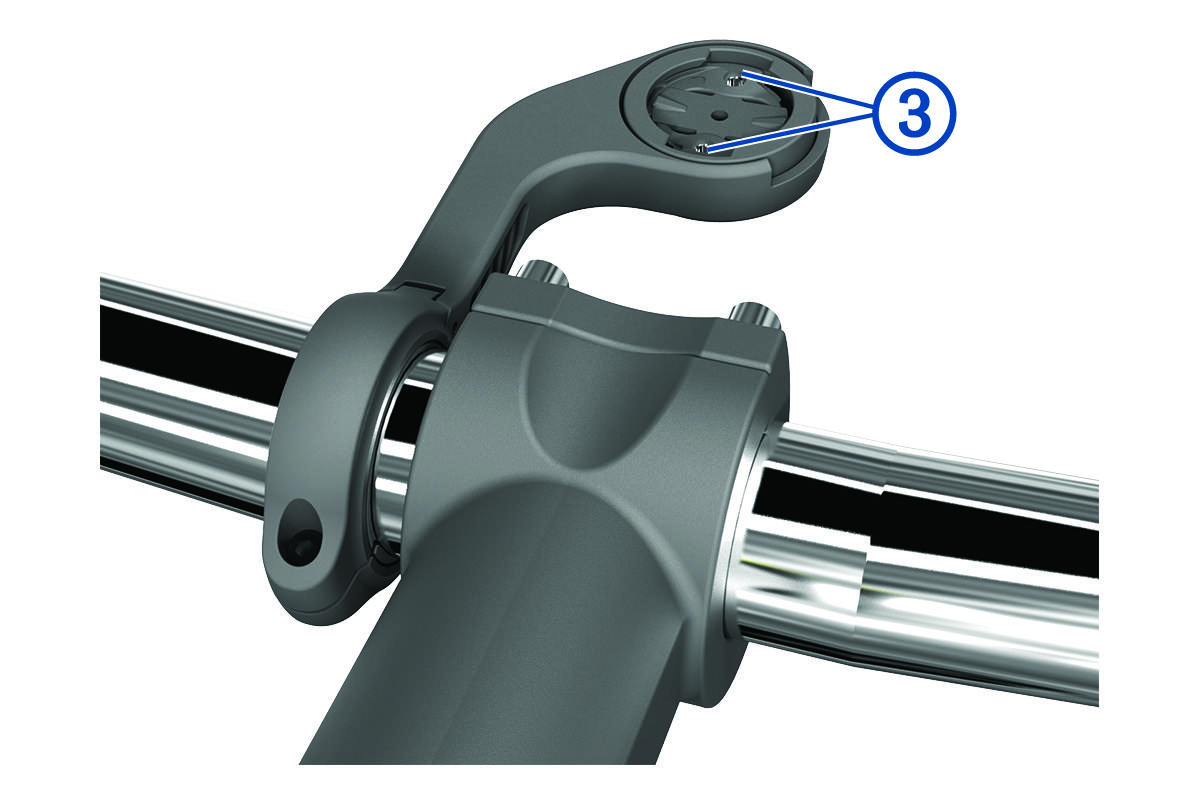

Alignez les languettes à l'arrière de l'appareil Edge avec les encoches du support pour vélo .
Appuyez légèrement sur l'appareil Edge et faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.
