Instalace držáku na řídítka

POZNÁMKA: Pokud tento držák nemáte, můžete tento úkol přeskočit.
  1. Vyberte vhodné umístění k montáži, kde zařízení Edge® nebrání bezpečnému provozu kola.

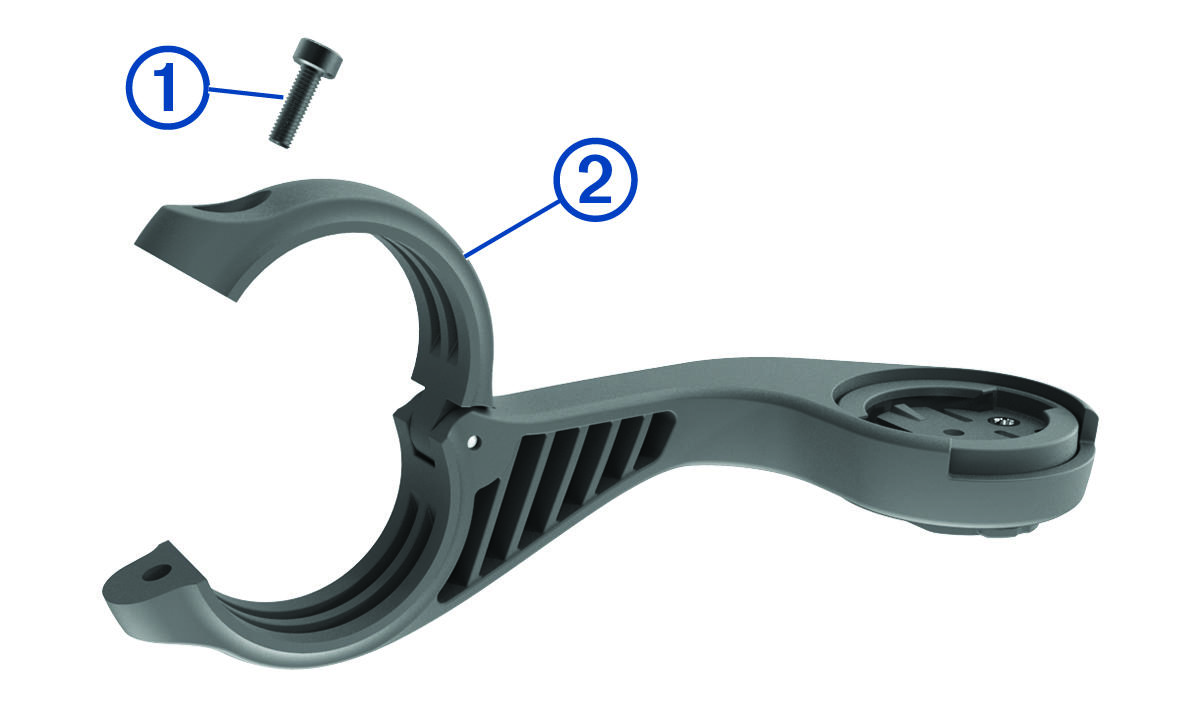

  2. K vyšroubování šroubu Popisek číslo jedna ze svorky na řídítka Popisek číslo dva použijte imbusový klíč.

    Předsunutý držák s popisky
  3. Umístěte na řídítka pryžovou podložku:
    • Pokud je průměr řídítek 25,4 mm nebo 26 mm, použijte silnější podložku.

    • Pokud je průměr řídítek 31,8 mm, použijte tenčí podložku.

    • Pokud je průměr řídítek 35 mm, nepoužívejte pryžovou podložku.

  4. Umístěte svorku na řídítka na pryžovou podložku.
  5. Umístěte šrouby zpět a utáhněte je.
    POZNÁMKA: Garmin® doporučuje utáhnout šroub tak, aby byl držák upevněn, s maximálním točivým momentem 7 silových liber na palec. (0,8 N-m). Měli byste pravidelně kontrolovat, zda jsou šrouby pevně utaženy.

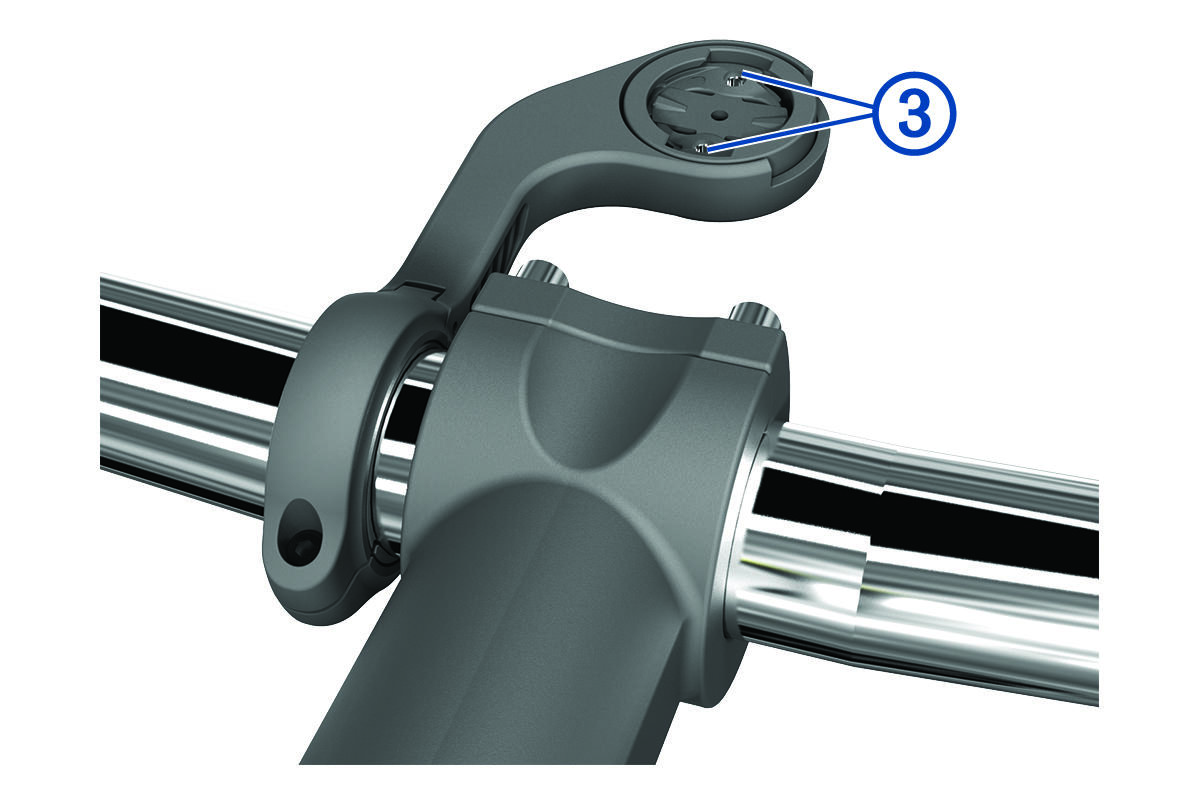

  6. Jazýčky na zadní straně zařízení Edge zarovnejte podle zářezů sady na kolo Popisek číslo tři.

    Předsunutý držák s popiskem
  7. Zařízení Edge mírně stlačte a otočte ve směru hodinových ručiček, dokud nezapadne na místo.
