NOTA: Si no dispones de un sensor
GSC™ 10, puedes saltarte este paso.
Ambos imanes deben estar alineados con sus líneas indicadoras respectivas para que la unidad
Edge® reciba datos.

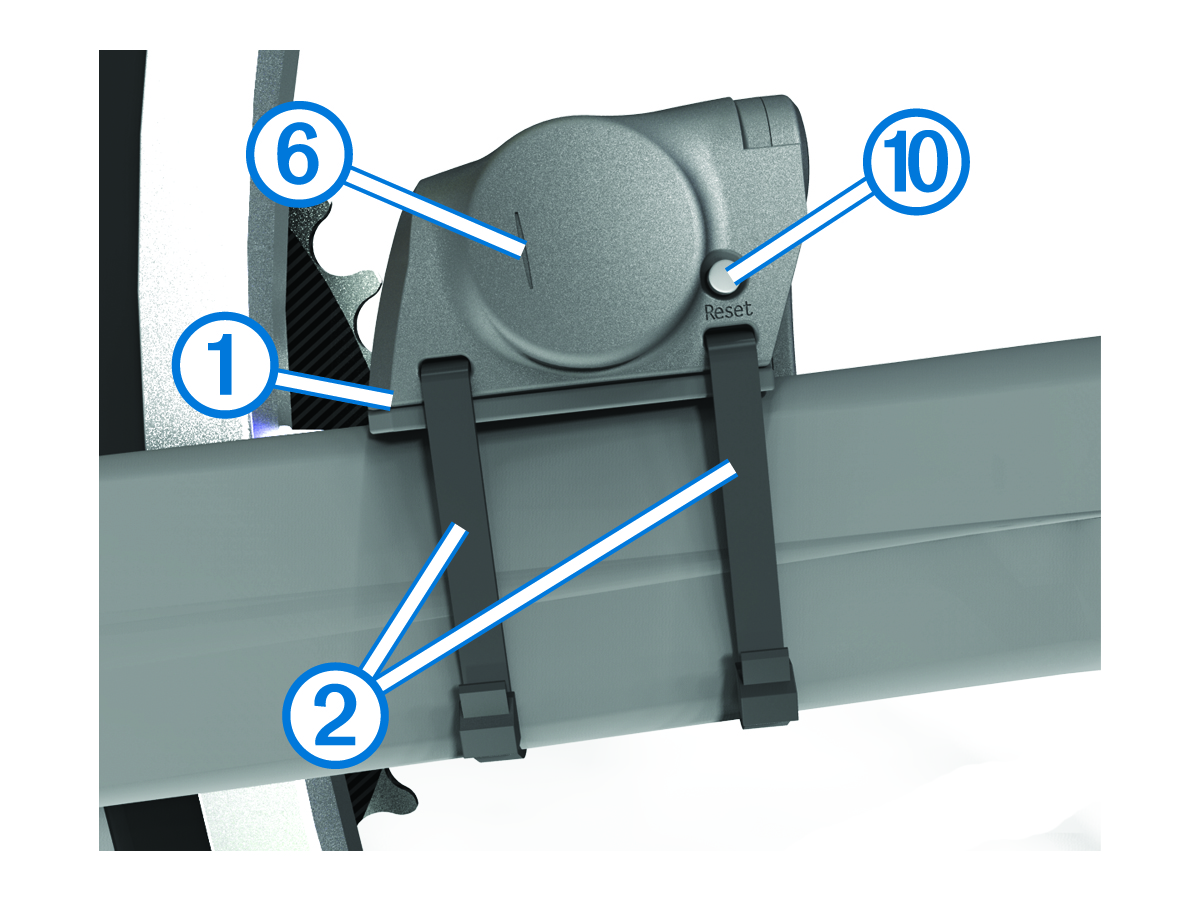

- Coloca el sensor
GSC10 en el soporte de la vaina trasera (en el lado opuesto a la transmisión de la cadena).
- Si es necesario, coloca la almohadilla de goma plana o la almohadilla de goma triangular entre el sensor
GSC 10 y la vaina inferior para conseguir más estabilidad.
- Fija el sensor
GSC 10 con dos bridas sin apretarlas .

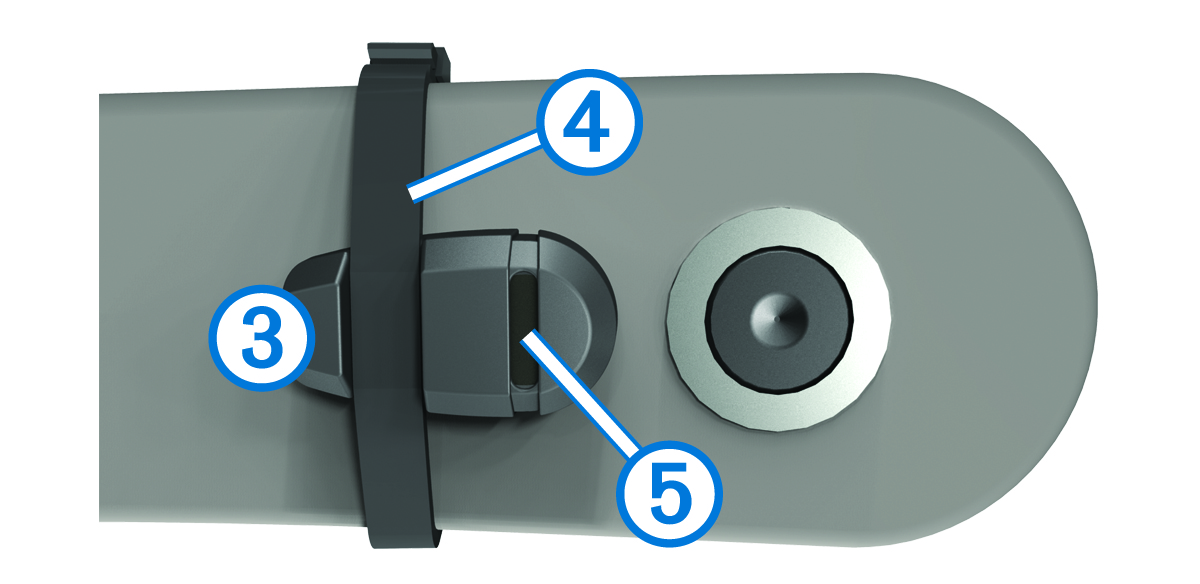

- Coloca el imán del pedal en la biela con el soporte adhesivo y una brida .

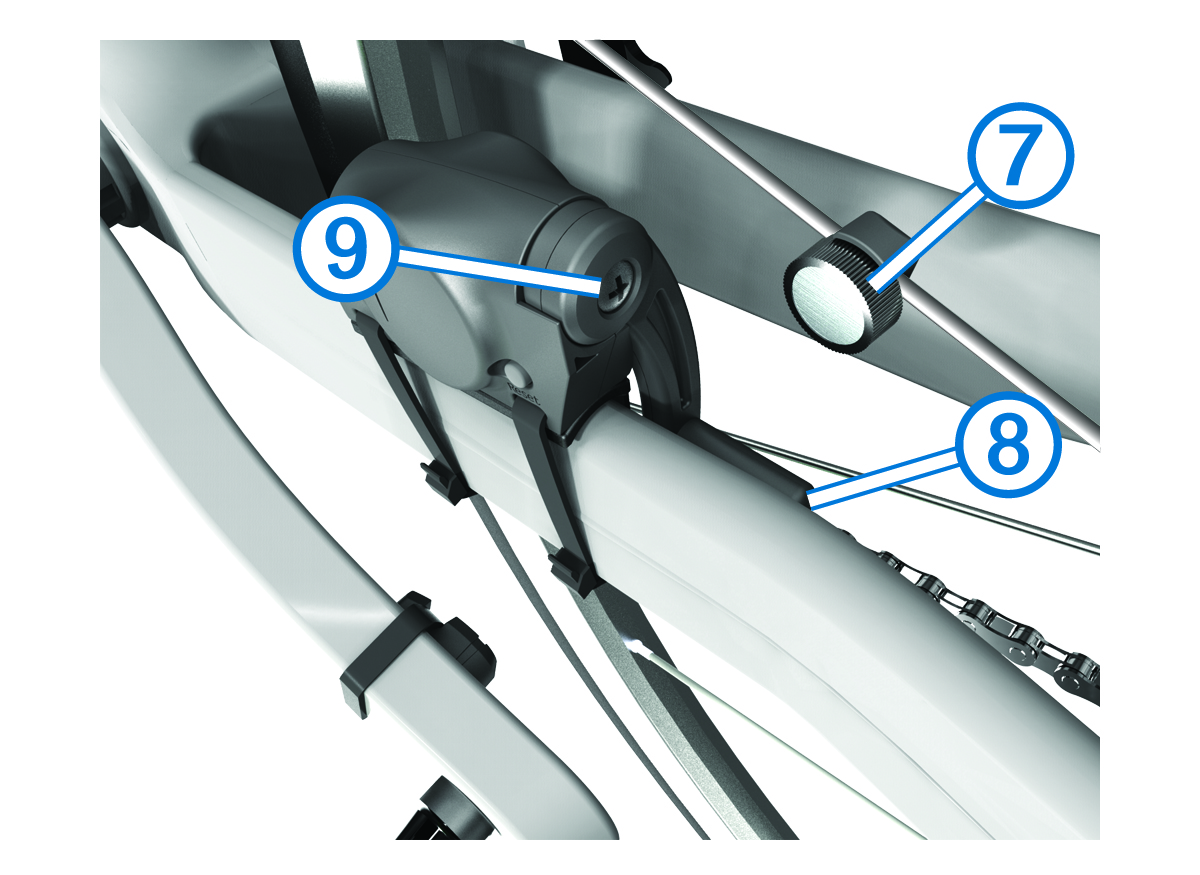

- Desatornilla el imán del radio de la pieza de plástico.
- Coloca el radio en la ranura de la pieza de plástico y apriétalo ligeramente.
El imán del radio puede quedar alejado del sensor
GSC 10 si no hay suficiente espacio entre el brazo del sensor y el radio. El imán del radio debe quedar alineado con la línea indicadora del brazo del sensor.
- Afloja el tornillo del brazo del sensor.
- Mueve el brazo del sensor para que quede a 5 mm como máximo del imán del radio.
También puedes inclinar el sensor
GSC 10 para acercarlo a cualquiera de los imanes con el fin de mejorar la alineación.
- Selecciona
Reset en
GSC 10.
El LED pasará a ser rojo y luego verde.
- Pedalea para probar la alineación del sensor.
El LED rojo parpadea cada vez que el imán del pedal pasa por el sensor. El LED verde parpadea cada vez que el imán del radio pasa por el brazo del sensor.
NOTA: el LED parpadea durante las 60 primeras pasadas después de un restablecimiento. Selecciona
Reset de nuevo si necesitas más pasadas.
- Cuando todo esté alineado y funcione correctamente, aprieta las bridas, el brazo del sensor y el imán del radio.
Garmin® recomienda un par desde 1,9 a 2,4 lbf-in (0,21 a 0,27 N-m) para garantizar un sellado estanco del brazo del sensor del
GSC 10.
