Anbringen der Edge Aero-Lenkerhalterung

  1. Wähle eine sichere Position für die Montage des Edge®, damit das Gerät die Fahrsicherheit nicht einschränkt.

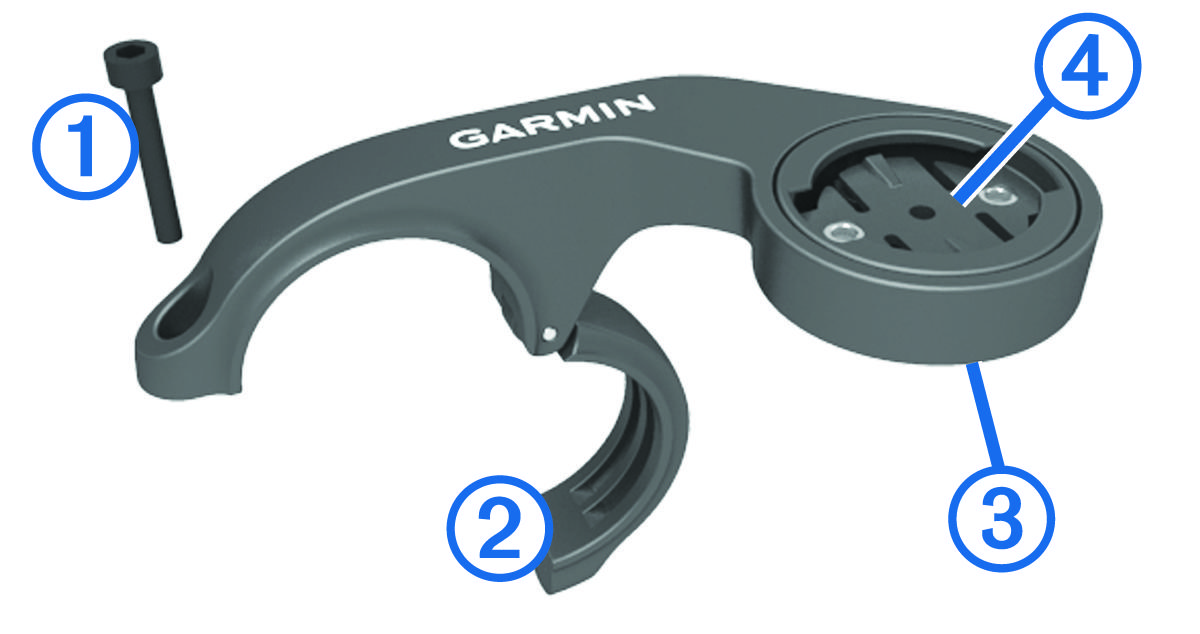

  2. Entferne mit einem Inbusschlüssel die Schraube Beschriftung Nummer eins vom Lenkerverbindungsstück Beschriftung Nummer zwei.

    Outfront mount with callouts
  3. Entferne bei Bedarf die zwei Schrauben an der Rückseite der Halterung Beschriftung Nummer drei, drehe das Verbindungsstück Beschriftung Nummer vier, und setze die Schrauben wieder ein, um die Ausrichtung der Halterung zu ändern.
  4. Lege die Gummiunterlage um den Lenker:

    • Wenn der Lenker einen Durchmesser von 25,4 mm hat, sollte eine dickere Unterlage verwendet werden.

    • Wenn der Lenker einen Durchmesser von 31,8 mm hat, sollte eine dünnere Unterlage verwendet werden.

  5. Setze das Lenkerverbindungsstück um die Gummiunterlage.
  6. Setze die Schraube wieder ein, und ziehe sie an.
    HINWEIS: Garmin® empfiehlt ein Drehmoment von 0,8 Nm (7 lbs/Zoll). Überprüfe regelmäßig, ob die Schraube noch fest angezogen ist.

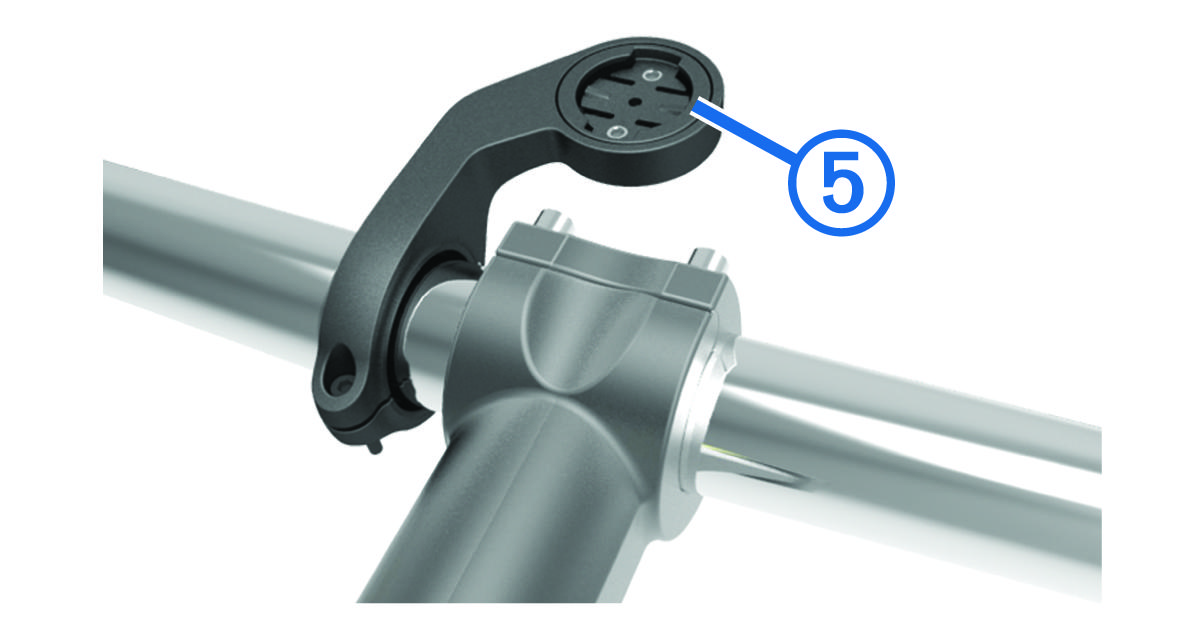

  7. Richte die Nasen auf der Rückseite des Edge auf die Einkerbungen der Fahrradhalterung aus Beschriftung Nummer fünf.

    Outfront mount on the bike with a callout
  8. Drücke den Edge leicht nach unten, und drehe ihn im Uhrzeigersinn, bis das Gerät einrastet.
