Connexion de l'actionneur au bras de mèche

Pour diriger correctement le bateau, vous devez connecter l'actionneur au bras de mèche (non fourni).

  1. Installez le connecteur d'axe de chape sur la tige de l'actionneur (Installation du connecteur d'axe de chape sur la tige de l'actionneur).
  2. Installez le boulon de barre dans le bras de mèche ( (Installation du boulon de barre et connexion de la tige d'actionneur).
  3. Connectez l'actionneur au bras de mèche.

Installation du connecteur d'axe de chape sur la tige de l'actionneur

Le matériel du connecteur d'axe de chape est inclus séparément dans l'emballage du produit. Vous devez l'installer à l'extrémité de la tige de l'actionneur avant de pouvoir connecter l'actionneur au bras de mèche.

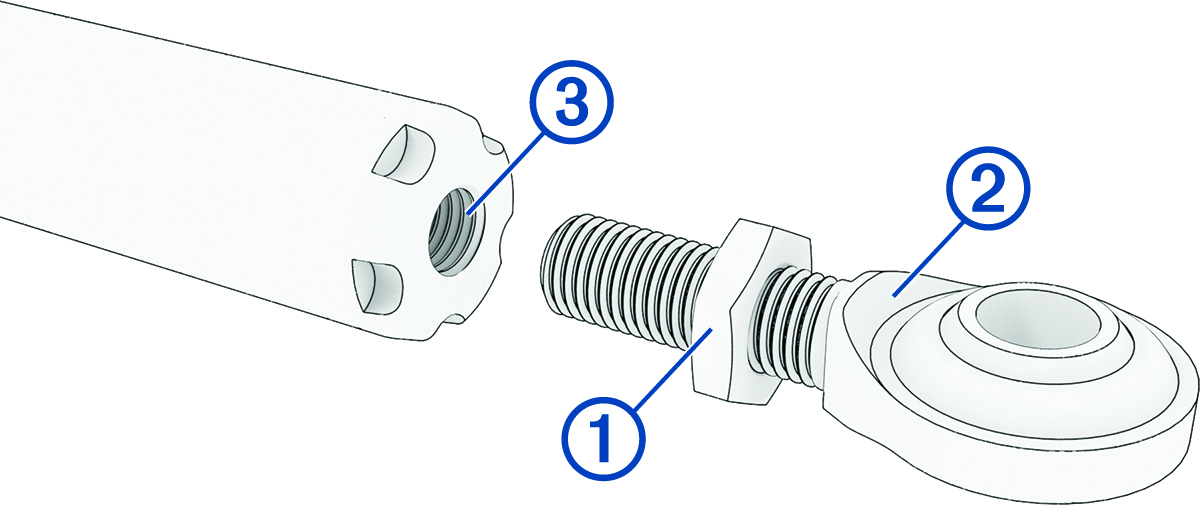

  1. Vissez l'écrou de 12 mm 1 sur l'axe de chape 2 jusqu'à ce qu'il s'arrête.

    Assemblage de la tige de mèche avec des légendes
  2. Vissez le connecteur d'axe de chape assemblé à l'extrémité de la tige de l'actionneur 3.

    Pour une flexibilité maximale lors de l'ajustement de la longueur, vous devez visser l'axe dans la tige jusqu'à ce que plus de la moitié des filets soient à l'intérieur de la tige.

    AVIS

    Au moins six filetages complets doivent être engagés lorsque vous connectez le connecteur d'axe de chape à l'extrémité de la tige de l'actionneur. Ainsi, un vissage initial plus profond dans la tige fournit une plus grande marge de manœuvre lors des réglages précis. L'engagement de moins de six filetages complets peut endommager le connecteur d'axe de chape ou la tige de l'actionneur pendant l'utilisation.

Installation du boulon de barre et connexion de la tige d'actionneur

Le boulon de barre fourni est adapté à une épaisseur de bras de mèche comprise entre 12 mm et 16 mm (0,47 po à 0,63 po).

  1. Percez un trou de 12,2 mm (0,48 po) dans le bras de mèche 1 (non fourni), qui sera destiné au boulon de barre.

    Installation de l'axe de chape avec légendes
  2. Introduisez l'extrémité filetée du boulon de barre 2 dans le bras de mèche, puis fixez-le au moyen de la rondelle M12 3 et de l'écrou borgne M12 4.

    Il est recommandé d'appliquer de la LOCTITE® 638™ ou un produit équivalent sur les filetages à l'extrémité du boulon de barre pour maintenir l'écrou borgne en place pendant l'utilisation.

  3. Appliquez de la graisse marine à usage général sur l'extrémité non filetée du boulon de barre.
  4. Réglez le bras de l'actionneur de manière à ce qu'il soit à mi-course et placez le connecteur d'axe de chape 5 sur le boulon de barre.
  5. Assurez un angle de 90 degrés entre le bras de mèche et la tige de l'actionneur, et ajustez la longueur de la tige de l'actionneur en vissant ou dévissant le connecteur d'axe de chape pour la raccourcir ou l'allonger selon les besoins.
    AVIS

    Au moins six filetages complets doivent être engagés lors du réglage du connecteur d'axe de chape à l'extrémité de la tige de l'actionneur. L'engagement de moins de six filetages complets peut endommager le connecteur d'axe de chape ou la tige de l'actionneur pendant l'utilisation.

  6. À la fin du réglage de la longueur de la tige de l'actionneur, serrez l'écrou de 12 mm sur le connecteur d'axe de chape de manière à ce qu'il soit bien serré contre la tige de l'actionneur.
  7. Fixez la tige au boulon de barre au moyen de l'autre rondelle M12 6 et de la goupille bêta de blocage 7.
  8. Placez l'étiquette rouge incluse sur la goupille bêta à l'aide du scratch.

    Cette étiquette indique que vous pouvez rapidement retirer cette goupille et retirer la tige de l'actionneur pour restaurer manuellement la navigation normale du bateau.
