Genmontering af akslen

BEMÆRKNING: Vi anbefaler, at du har en anden person tilgængelig ved monteringen til at holde drivmotorens vægt, mens du fører akslen gennem servostyringens hus.

Før transducerkablet op gennem servostyringens hus.
Indsæt akslen i bunden af servostyringens hus, så strøm- og datastikkene føres ind i servostyringens hus, og kablerne eller stikkene ikke sidder i klemme.

BEMÆRKNING: Akslen passer kun ind i servostyringens hus i én bestemt retning. Hvis du støder på modstand, skal du fjerne akslen, dreje den et par grader og prøve igen. Når den indsættes i den korrekte retning, vil akslen let glide ind i servostyringen.
Skub akslen op på servostyringen til en behagelig højde, så du kan få adgang til toppen af akslen, og spænd dybdejusteringskraven på bunden af servostyringens hus.

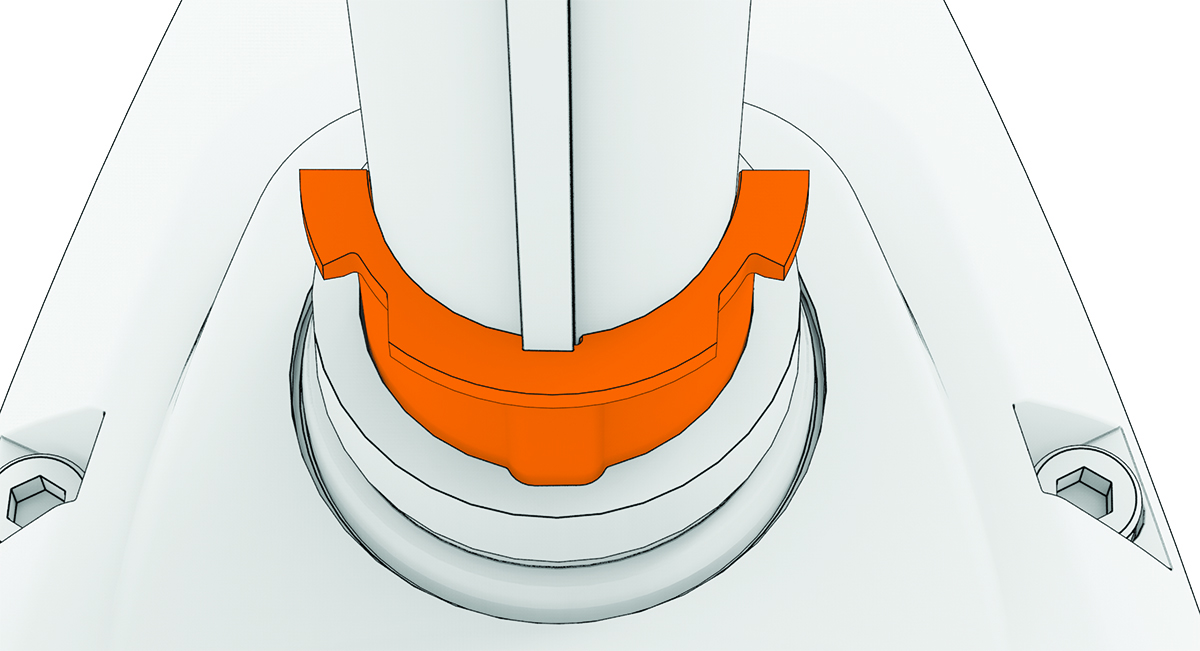

Anbring den kilede bøsning over den kilede side af akslen, og skub den ned, indtil læben hviler på servostyringens hus.

BEMÆRKNING: Den kilede bøsning passer kun ind i servostyringen i en bestemt retning. Mens en anden person holder skruedrivmotorens vægt i bunden af akslen, kan du løsne dybdejusteringskraven og dreje akslen og bøsningen, så de flugter med hakket i servostyringens hus.
Monter den glatte bøsning over den anden side af akslen, og skub den ned, indtil læben hviler på servostyringens hus.

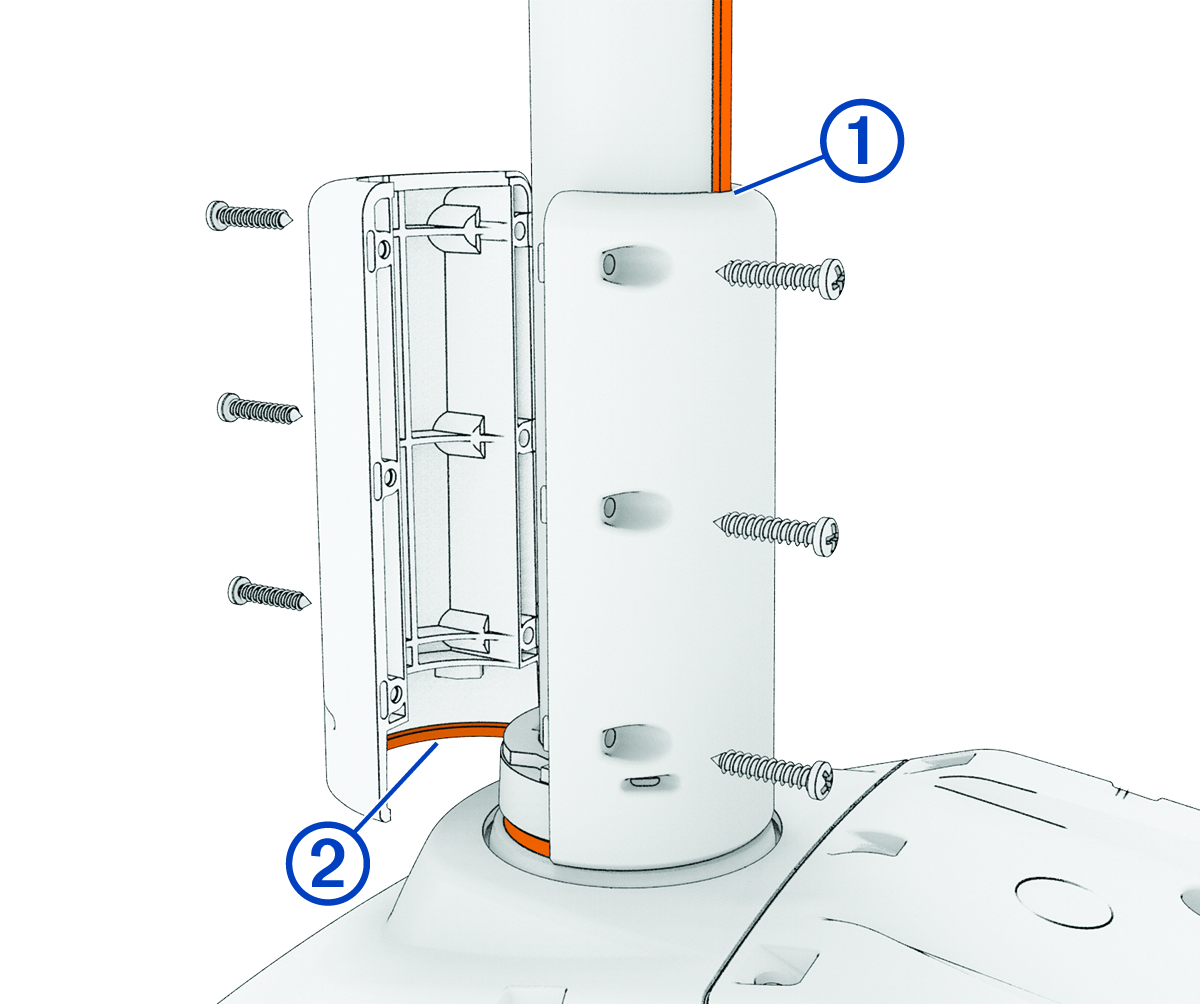

Placer begge halvdele af dybdebegrænseren rundt om akslen, så den ene halvdel passer over kilen på akslen , og begge halvdele overlapper toppen af servostyringens hus .
Brug en stjerneskruetrækker nr. 2 til at montere 3 mm fladhovedskruerne for at holde begge halvdele af dybdebegrænseren sammen.

Når dybdebegrænseren er monteret korrekt, roterer den med akslen og kan ikke glide op ad akslen.
Genmonter akselhætten (Montering af akselhætten).
