デバイスをフラッシュマウントで取り付ける

注意事項

デバイスをフラッシュマウントで取り付けるために穴を開ける場合は、十分に注意してください。ケースと取り付け穴の間には、ほんのわずかの空間しかなく、穴を大きく開けすぎると、取り付けた後でデバイスが安定しなくなる可能性があります。

注意事項

ドライバーなどの金属製てこツールを使用すると、トリムキャップとデバイスが破損することがあります。可能であれば、プラスチック製てこツールを使用します。

フラッシュマウントテンプレートと付属のネジを使用して、デバイスをダッシュボードに取り付けることができます。

  1. 取り付け位置にテンプレートをしっかりと取り付けます。
  2. 取り付け面の切断ができるように、 8.5 mm(11/32 in.)ドリルビットを使用して、テンプレートに印刷された実線の角の内側に1か所以上の穴を開けます。
  3. 糸のこまたは回転切断工具を使用して、テンプレート上に示された実線の内側に沿って取り付け面を切断します。
  4. 本デバイスを切断部に合わせて、フィットするか確認します。
  5. 必要に応じて、やすりやサンドペーパーを使って切断部のサイズを調整します。
  6. 平らなプラスチック片やドライバーなどのてこ工具を利用して、トリムキャップの角を慎重に持ち上げ、トリムキャップを取り外します。
  7. デバイスを切断部に配置し、デバイスの取り付け穴と、テンプレートに開けたパイロット穴の位置が揃うことを確認します。
  8. デバイスの取り付け穴がパイロット穴と揃わない場合は、テンプレートに新しい穴の場所をマークします。
  9. 3.2 mm(1/8 in.)ドリルビットを使用して、パイロットホールを開けます。
  10. 取り付け面からテンプレートを取り外します。
  11. 本デバイスの後部にゴム製ガスケット 1 を取り付けます。

    ゴム製ガスケットの個々の部品には、裏側に接着面が設けられています。これらをデバイスに取り付ける前に、保護ライナーを取り外したことを確認します。

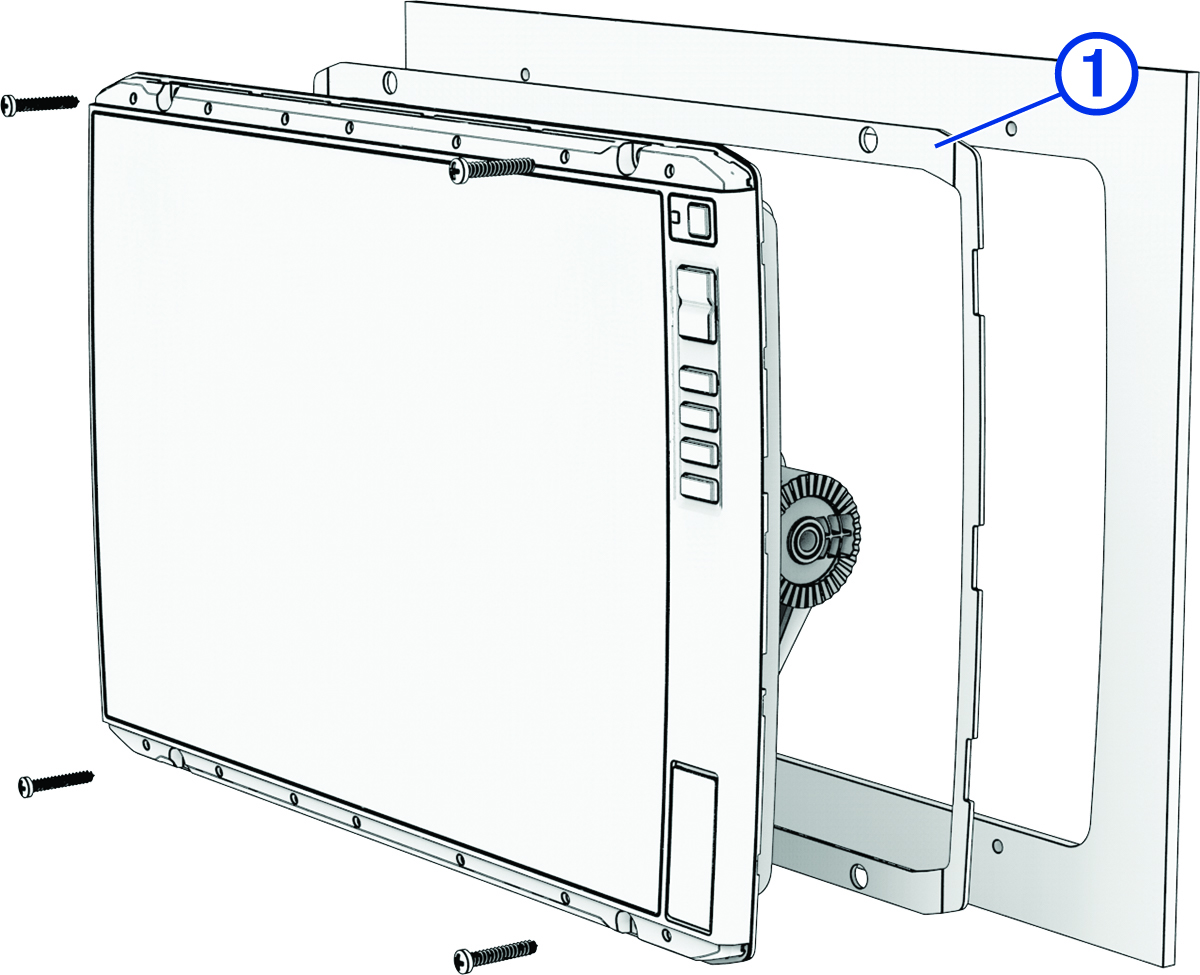

    デバイス正面図(フラッシュマウント構成を表示)
  12. 必要なケーブル(コネクタビュー)をすべて接続し、ロックリングを時計回りに回して、ケーブルをデバイスに固定してから切断部に入れます。
    注意事項

    金属の接触部が腐食しないように、未使用のコネクタには付属のウェザーキャップを取り付けます。

  13. デバイスを切断面に合わせます。
  14. 付属のねじを使用して、本デバイスを取り付け面に固定します。
  15. トリムキャップをデバイスの端の近くにはめ込んで取り付けます。
