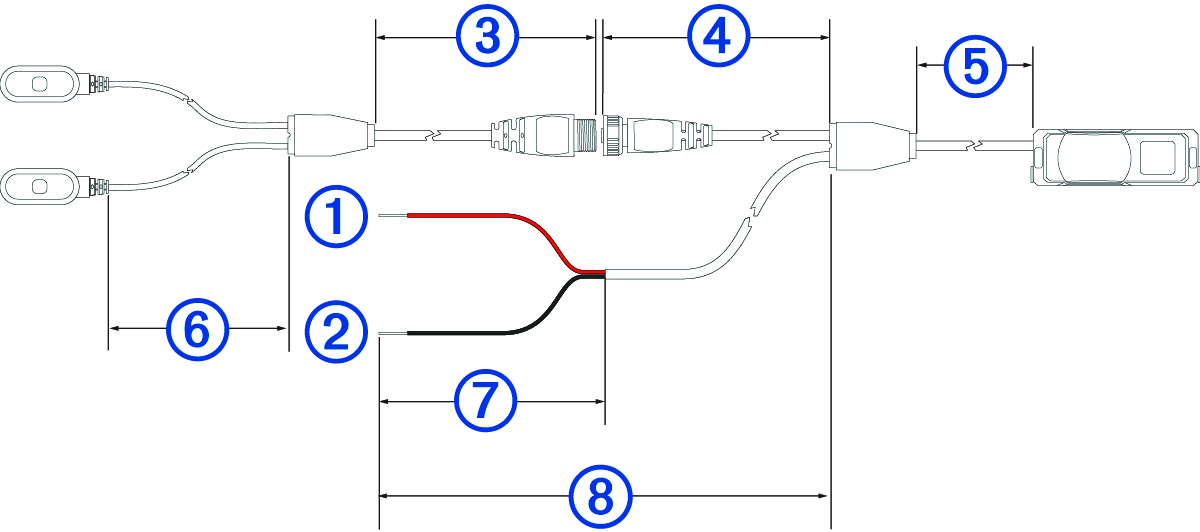

Ledningsdiagram
Se veiledningen Viktig sikkerhets- og produktinformasjon i produktesken for å lese advarsler angående produktet og annen viktig informasjon.
Garmin® anbefaler på det sterkeste at enheten installeres av en erfaren installatør som har den nødvendige kunnskapen om elektriske systemer. Feil tilkobling av strømkabelen kan føre til skade på kjøretøyet, batteriet eller enheten og forårsake personskade.
Enheten må monteres på et egnet og trygt sted, avhengig av tilgjengelige strømkilder og sikker kabelføring.
|
|
10–30 VDC systemstrøm (rød) Kabellengde: 0,15 m (5,9 tommer) |
|---|---|
|
|
Systemjording (svart) Kabellengde: 0,15 m (5,9 tommer) |
|
|
Kabellengde: 1,4 m (55,1 tommer) |
|
|
Kabellengde: 3 m (9,8 fot) |
|
|
Kabellengde: 1 m (39,3 tommer) |
|
|
Kabellengde: 0,95 m (37,4 tommer) |
|
|
Kabellengde: 0,15 m (5,9 tommer) |
|
|
Kabellengde: 7 m (22,9 fot) |
Alle målingene kan variere med 3 cm (1,2 tommer).
Sikringskabel
Garmin anbefaler på det sterkeste at sikringskabelen monteres av en erfaren installatør som har nødvendig kunnskap om elektriske systemer. Feil kabling av strømkabelen eller sikringskabelen kan medføre skade på kjøretøyet eller batteriet og føre til personskade.
I mange tilfeller må du montere den medfølgende sikringskabelen på enhetens strømkabel for å beskytte enheten mot elektrisk overbelastning.
-
Du må montere den medfølgende sikringskabelen hvis du kobler strømkabelen rett til bilbatteriet.
-
Hvis du kobler strømkabelen til en strømkilde eller busslinje som allerede har en egnet sikring eller en beskyttende sikring, er det ikke nødvendig å montere den medfølgende sikringen.
-
Når du monterer sikringskabelen, bør du koble den til den røde systemstrømledningen ved hjelp av skjøteklemmen som følger med.
-
Før du monterer sikringskabelen, må du ta sikringen ut av kontakten og sette den inn igjen når du er ferdig.
Bytte sikringen i sikringskabelen
Når du bytter ut sikringen, må du kontrollere at den nye sikringen er satt helt inn i sikringshuset. Strømkabelen for kjøretøyet fungerer ikke med mindre den er riktig montert.
- Løft opp dekslet fra oversiden av sikringshuset.
- Sett inn en ny 3 A-sikring.
- Sett dekslet til sikringshuset på igjen.
