Instalace sonarové sondy na tyč příďového motoru

Štítky označující balení s díly vyžadovanými pro tuto proceduru:

Štítek balení BŠtítek balení CŠtítek balení E
OZNÁMENÍ

Během instalace je nutné připevnit kabel sondy k tyči nebo k jinému bezpečnému místu. Poškození vodiče nebo opláštění kabelu může způsobit selhání sondy.

POZNÁMKA: Abyste zabránili vzniku překážek v sonarovém obrazu, je nutné upevnit sonarovou sondu na tyč co možná nejdále od motoru.
  1. Vyjměte zadní část držáku pro montáž na tyč a čtyři šrouby z balení s díly Štítek balení B.
    POZNÁMKA: V případě hřídele s větším průměrem než 42 mm (1,65") místo nich použijte čtyři šrouby z balení s díly Štítek balení G.
  2. Vyjměte přední polovinu držáku pro montáž na tyč z balení s díly Štítek balení E.
  3. Pokud má tyč příďového motoru průměr 25 mm (1 palec) nebo méně, vyjměte z balení s díly Štítek balení C gumovou vložku.

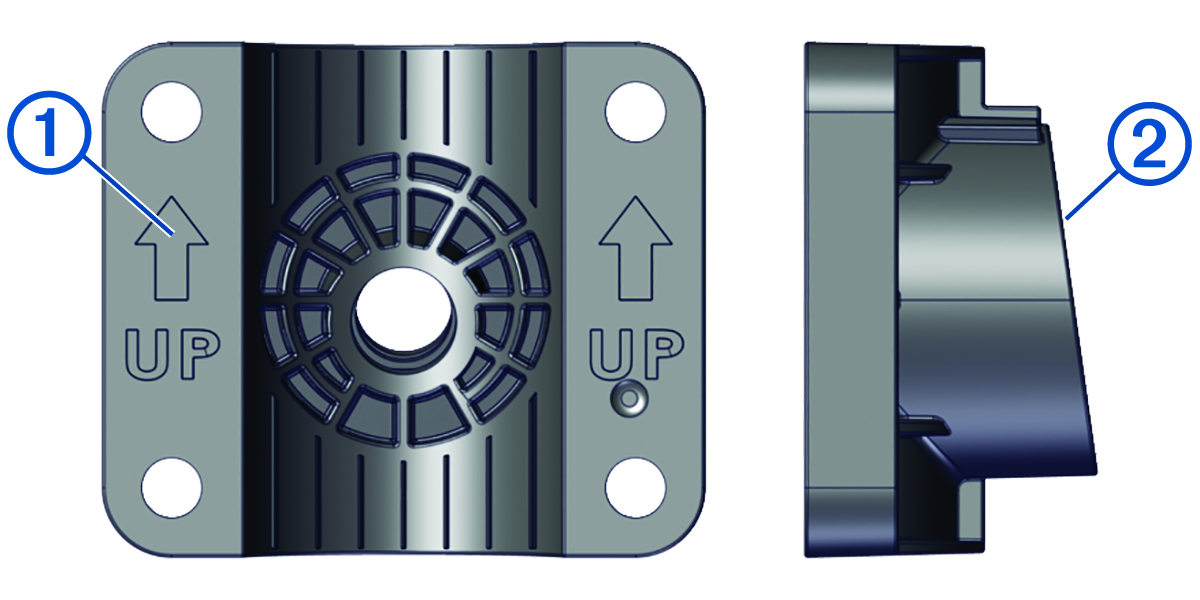

  4. Podle šipky Popisek číslo jedna na přední polovině držáku pro montáž na tyč zajistěte, abyste při připojování držáku k tyči příďového motoru nasadili držák úzkým koncem zešikmení Popisek číslo dva směrem nahoru.

    Orientace držáku s popisky
    POZNÁMKA: Držák pro montáž na tyč příďového motoru svírá úhel 8 stupňů, aby se snížily účinky rušení krytu příďového motoru na paprsek sonarové sondy.

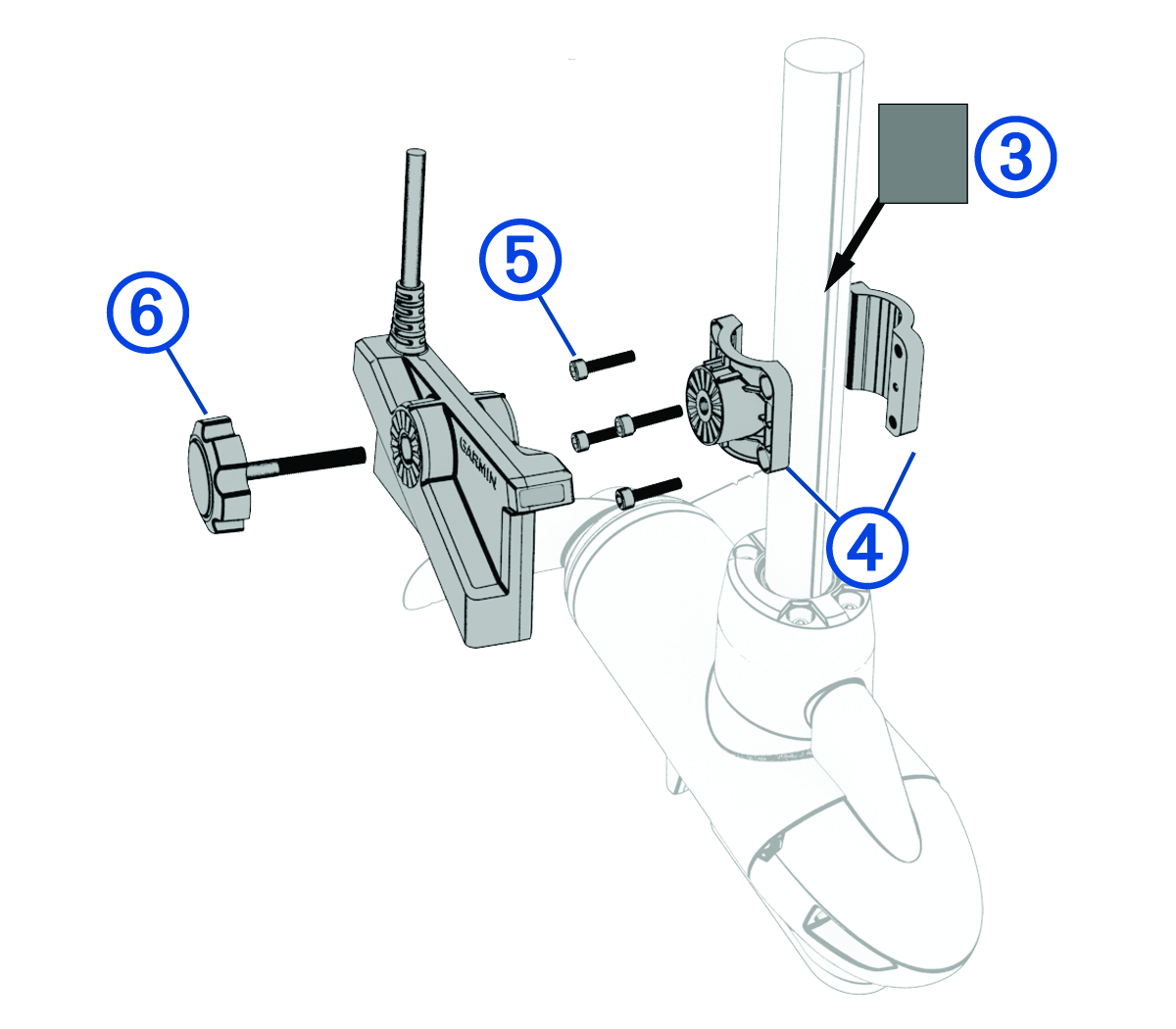

  5. Pokud instalujete sonarovou sondu na tyč příďového motoru s průměrem 25 mm (1 palec) nebo menším, nasaďte gumovou vložku Popisek číslo tři na tyč v místě, kde chcete namontovat držák.

    Sestava sonarové sondy s popisky
    POZNÁMKA: Použití gumové vložky není nutné při instalaci sonarové sondy na příďový motor s tyčí s průměrem větším než 25 mm (1 palec).
  6. Umístěte držák pro montáž na tyč Popisek číslo čtyři na gumovou vložku na tyči příďového motoru.
  7. Vložte šrouby Popisek číslo pět do držáku pro montáž na tyč a zajistěte je pomocí 5mm šestihranného klíče z balení s díly Štítek balení C.
  8. (Volitelné) Přesuňte příďový motor z provozní do zaparkované polohy a zase zpět, odzkoušejte umístění montážního držáku a podle potřeby proveďte změny.
  9. Vyjměte knoflík z balení s díly Štítek balení C.
  10. Připevněte sonarovou sondu k držáku pomocí knoflíku Popisek číslo šest a utáhněte knoflík rukou.
    POZNÁMKA: Místo použití knoflíku můžete sonarovou sondu zajistit k držáku pomocí nízkoprofilových upevňovacích prvků, pokud při používání sonarové sondy neplánujete často přepínat režim zobrazení (Instalace sonarové sondy pomocí nízkoprofilových upevňovacích prvků).
  11. Připevněte kabel sonarové sondy k tyči motoru nebo jinému bezpečnému místu.
  12. Veďte kabel sonarové sondy k místu instalace sonarového modulu, přičemž dodržujte tato bezpečnostní opatření.

    • Kabel musíte vést tak, aby nepřišel do styku s lodním šroubem, když je příďový motor v provozu.

    • Neveďte kabel blízko elektrických vodičů nebo jiných zdrojů elektrického rušení.

    • Kabel je nutné vést tak, aby nedošlo k jeho přiskřípnutí při umístění příďového motoru do provozní nebo úložné polohy.

    POZNÁMKA: Pokud je nutné prodloužit délku kabelu, můžete připojit volitelný prodlužovací kabel, který lze zakoupit na webové stránce buy.garmin.com nebo u prodejce produktů Garmin®.
  13. Umístěte sonarovou sondu v požadovaném úhlu a utáhněte knoflík ().
