Instalace sonarové sondy do držáku Perspective Mode

Štítky označující balení s díly vyžadovanými pro tuto proceduru:

Štítek balení AŠtítek balení BŠtítek balení C
OZNÁMENÍ

Během instalace je nutné připevnit kabel sondy k tyči nebo k jinému bezpečnému místu. Poškození vodiče nebo opláštění kabelu může způsobit selhání sondy.

POZNÁMKA: Abyste zabránili vzniku překážek v sonarovém obrazu, je nutné upevnit sonarovou sondu na tyč co možná nejdále od motoru.
  1. Vyjměte prodlužovací rameno pro Perspective Mode, přední polovinu montážního držáku a krátký knoflík z balení s díly Štítek balení A.
  2. Vyjměte zadní část montážního držáku a čtyři šrouby z balení s díly Štítek balení B.
    POZNÁMKA: V případě hřídele s větším průměrem než 42 mm (1,65") místo nich použijte čtyři šrouby z balení s díly Štítek balení G.
  3. Vyjměte dlouhý knoflík z balení s díly Štítek balení C.
  4. Pokud má tyč příďového motoru průměr 25 mm (1 palec) nebo méně, vyjměte z balení s díly Štítek balení C gumovou vložku.
  5. Podle šipky Popisek číslo jedna na přední polovině montážního držáku zajistěte, abyste při připojování držáku k tyči příďového motoru nasadili držák širokým koncem zešikmení Popisek číslo dva směrem nahoru.

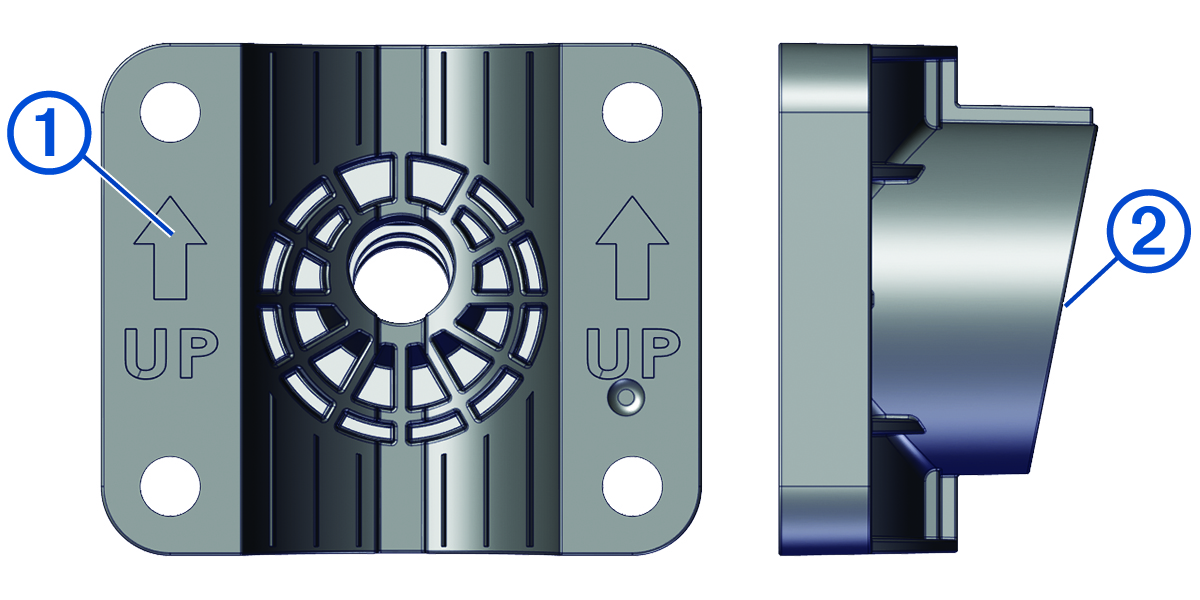

    Orientace držáku s popisky
    POZNÁMKA: Držák Perspective Mode svírá úhel 11 stupňů, aby byl možný přechod prodlužovacího ramena mezi třemi zobrazeními sonaru.
  6. Pokud instalujete sonarovou sondu na tyč příďového motoru s průměrem 25 mm (1 palec) nebo menším, nasaďte gumovou vložku Popisek číslo tři na tyč v místě, kde chcete namontovat držák.

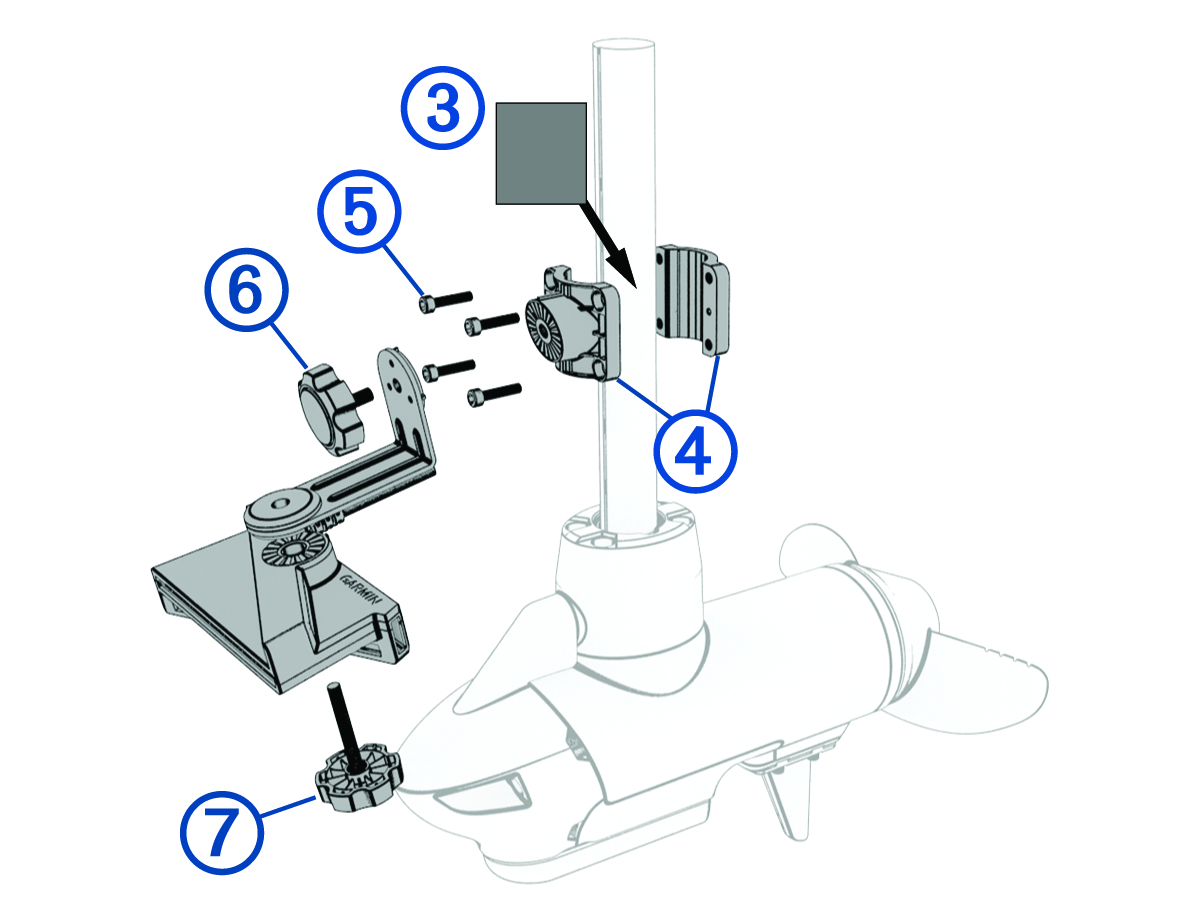

    Instalace prodlužovacího ramena s popisky
    POZNÁMKA: Použití gumové vložky není nutné při instalaci sonarové sondy na příďový motor s tyčí s průměrem větším než 25 mm (1 palec).
  7. Umístěte montážní držák Popisek číslo čtyři na tyč tak, aby šipky uvnitř přední poloviny držáku směřovaly nahoru.

    Držák musí být vyrovnán tak, aby středový otvor pro šroub směřoval k přední části příďového motoru.

  8. Nasaďte držák na gumovou vložku na tyči příďového motoru, vložte šrouby Popisek číslo pět do montážního držáku a zajistěte je pomocí 5mm šestihranného klíče z balení s díly Štítek balení C.
  9. (Volitelné) Přesuňte příďový motor z provozní do zaparkované polohy a zase zpět, odzkoušejte umístění montážního držáku a podle potřeby proveďte změny.
  10. S 90stupňovým ohybem prodlužovacího ramena směřujícím dolů připevněte kratší rameno prodlužovacího ramena k montážnímu držáku pomocí kratšího knoflíku Popisek číslo šest.
  11. Umístěte sonarovou sondu pod delší část prodlužovacího ramena a připevněte ji pomocí delšího knoflíku Popisek číslo sedm.
    POZNÁMKA: Místo použití knoflíku můžete prodlužovací rameno k montážnímu držáku a sonarovou sondu k prodlužovacímu ramenu upevnit pomocí nízkoprofilových upevňovacích prvků, pokud při používání sonarové sondy neplánujete často přepínat režim zobrazení (Instalace sonarové sondy pomocí nízkoprofilových upevňovacích prvků).
  12. Připevněte kabel sonarové sondy k tyči motoru nebo jinému bezpečnému místu.
  13. Veďte kabel sonarové sondy k místu instalace sonarového modulu, přičemž dodržujte tato bezpečnostní opatření.

    • Kabel musíte vést tak, aby nepřišel do styku s lodním šroubem, když je příďový motor v provozu.

    • Neveďte kabel blízko elektrických vodičů nebo jiných zdrojů elektrického rušení.

    • Kabel je nutné vést tak, aby nedošlo k jeho přiskřípnutí při umístění příďového motoru do provozní nebo úložné polohy.

    POZNÁMKA: Pokud je nutné prodloužit délku kabelu, můžete připojit volitelný prodlužovací kabel, který lze zakoupit na webové stránce buy.garmin.com nebo u prodejce produktů Garmin®.
  14. Umístěte sonarovou sondu pod požadovaným úhlem (Režimy zobrazení).
