Memotong Lubang untuk Memasang Perangkat

PEMBERITAHUAN

Berhati-hatilah saat memotong lubang untuk memasang perangkat. Hanya ada sedikit celah antara casing dan lubang pemasangan, dan memotong lubang terlalu besar dapat memengaruhi stabilitas perangkat setelah dipasang.

PEMBERITAHUAN

Penggunaan alat pencungkil logam seperti obeng dapat merusak tutup trim dan perangkat. Gunakan alat pencungkil plastik jika memungkinkan.

Anda dapat memasang perangkat di dasbor menggunakan perangkat keras dan templat dudukan flush yang tepat.

  1. Pangkas, lalu pastikan posisi templat sesuai dengan tempat Anda ingin memasang perangkat.
  2. Kencangkan posisi templat di tempat pemasangan.
  3. Dengan mata bor berukuran 9,5 mm (3/8 inci), bor satu atau beberapa lubang di sudut garis solid pada templat guna menyiapkan permukaan pemasangan untuk pemotongan.
  4. Dengan menggunakan alat pemotong putar atau jigsaw, potong permukaan pemasangan sepanjang bagian dalam garis solid yang ditunjukkan pada templat.
  5. Posisikan perangkat di dalam pola potongan untuk memastikan ukurannya sesuai.
  6. Jika perlu, gunakan pengikis dan ampelas untuk memperbaiki ukuran lubang.

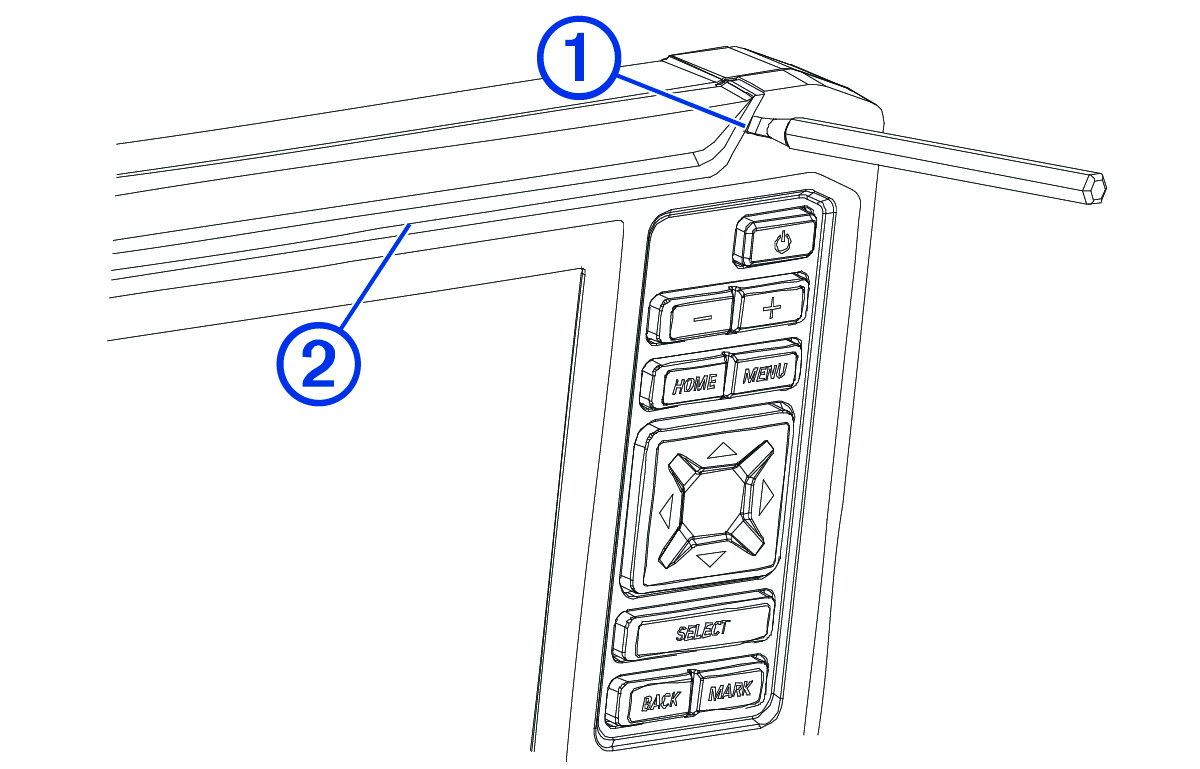

  7. Jika perangkat Anda memiliki tutup trim, gunakan alat pencungkil plastik atau potongan plastik rata untuk membuka sudut-sudut tutup trim dengan hati-hati 1, geser alat pencungkil ke tengah 2, lalu lepaskan tutup trim.

    Tutup ujung dengan keterangan
  8. Pastikan lubang pemasangan pada perangkat sejajar dengan lubang pada templat.
  9. Jika lubang pemasangan pada perangkat tidak sejajar dengan lubang pada templat, tandai lokasi lubang baru pada templat Anda.
  10. Buat lubang dengan mata bor berukuran 3 mm (1/8 inci).
  11. Lepaskan templat dari permukaan pemasangan.
  12. Jika Anda tidak akan memiliki akses ke bagian belakang perangkat setelah menyelesaikan pemasangan, hubungkan kabel daya dan transduser.

    Anda dapat menekan Tombol daya untuk menyalakan dan mematikan perangkat guna menguji koneksi.

  13. Pasang bagian gasket karet pada bagian 3 di bagian belakang perangkat.

    Bagian-bagian gasket karet memiliki perekat di bagian belakangnya. Pastikan Anda melepas lapisan pelindung sebelum memasangnya pada perangkat.


    Dudukan flush dengan keterangan
  14. Letakkan perangkat ke dalam potongan.
  15. Kencangkan perangkat ke permukaan pemasangan menggunakan sekrup yang disertakan 4.
  16. Pasang tutup trim dengan meletakkannya pada posisinya di bagian tepi perangkat.
