Přehled napájeného držáku
|
|
Konektor držáku |
|---|---|
|
|
Konektor příslušenství |
|
|
Stejnosměrné napájení 12 až 18 V (červený kabel) |
|
|
Uzemnění systému (černý) |
- Krimpovací očka
-
Připojení vodičů napájení přímo na póly akumulátoru.
- Vázací pásky
-
Upevnění kabelů k ochrannému rámu nebo řídítkům.
- Kabel s pojistkou a spojovací konektor
-
Ochrana navigačního zařízení před nadměrným elektrickým proudem (Kabel s pojistkou).

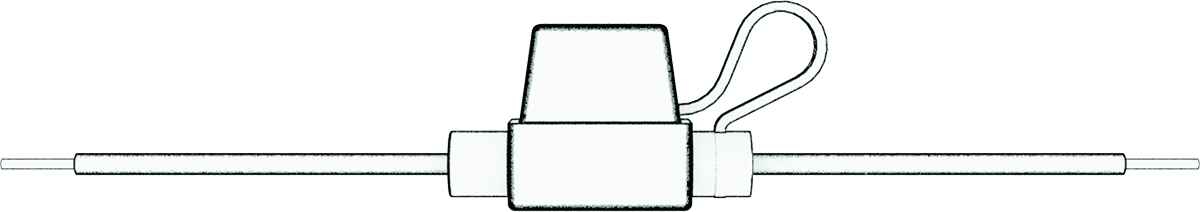

Kabel s pojistkou
Společnost Garmin® důrazně doporučuje, aby kabel s pojistkou instaloval zkušený elektrikář. Nesprávné zapojení napájecího kabelu nebo kabelu s pojistkou může vést k poškození vozidla nebo baterie a může způsobit zranění osob.
V mnoha případech je nutné instalovat dodaný kabel s pojistkou na napájecí kabel zařízení, aby byla navigace Tread® 2 chráněna před nadměrným elektrickým proudem.
-
Pokud připojujete napájecí kabel přímo k baterii vozidla, musíte instalovat dodaný kabel s pojistkou.
-
Pokud připojujete napájecí kabel k přídavnému zdroji napájení nebo sběrnici, která již obsahuje vhodnou pojistku nebo ochranný obvod, není instalace dodaného kabelu s pojistkou nutná.
-
Při instalaci kabelu s pojistkou je nutné připojit ho k červenému napájecímu vodiči systému pomocí přiloženého spojovacího konektoru.
