Installation de votre vélo à axe à fixation rapide

  1. Sélectionner une option :

    • Si vous disposez d'un axe à fixation rapide de 130 mm, passez à l'étape 2.

    • Si vous disposez d'un axe à fixation rapide de 135 mm, passez à l'étape 5.

  2. Ouvrez le kit d'installation Symbole d'outils et munissez-vous du support d'embout NDS/130 QR et de l'outil bleu.

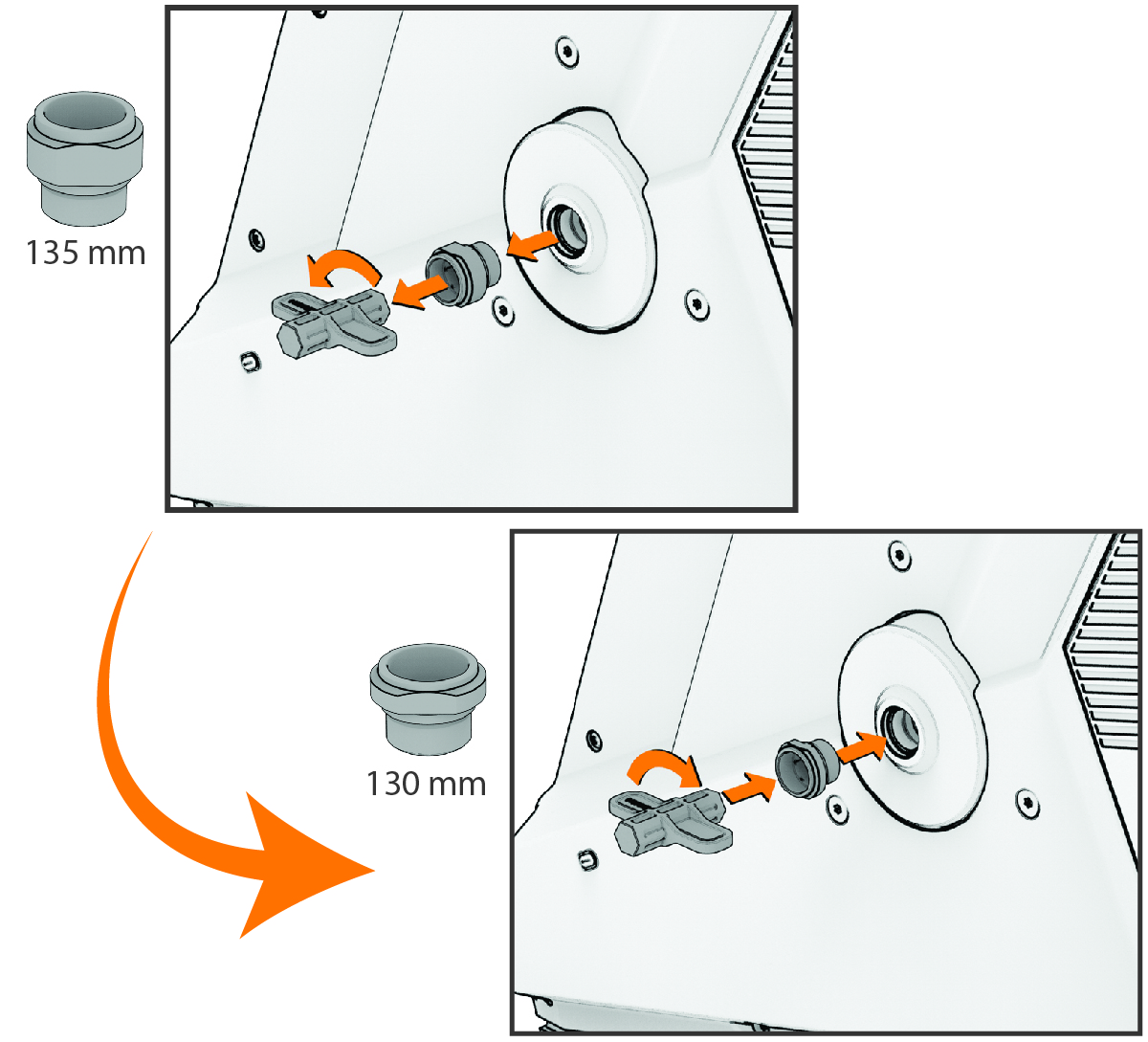

  3. À l'aide de l'outil bleu, retirez le support d'embout existant sur le côté opposé au dérailleur (NDS).

    Vue éclatée des supports de l'axe du home trainer
  4. À l'aide de l'outil bleu, installez le support d'embout NDS/130 QR.
  5. Ouvrez le kit d'installation Symbole d'outils et munissez-vous des embouts QR.

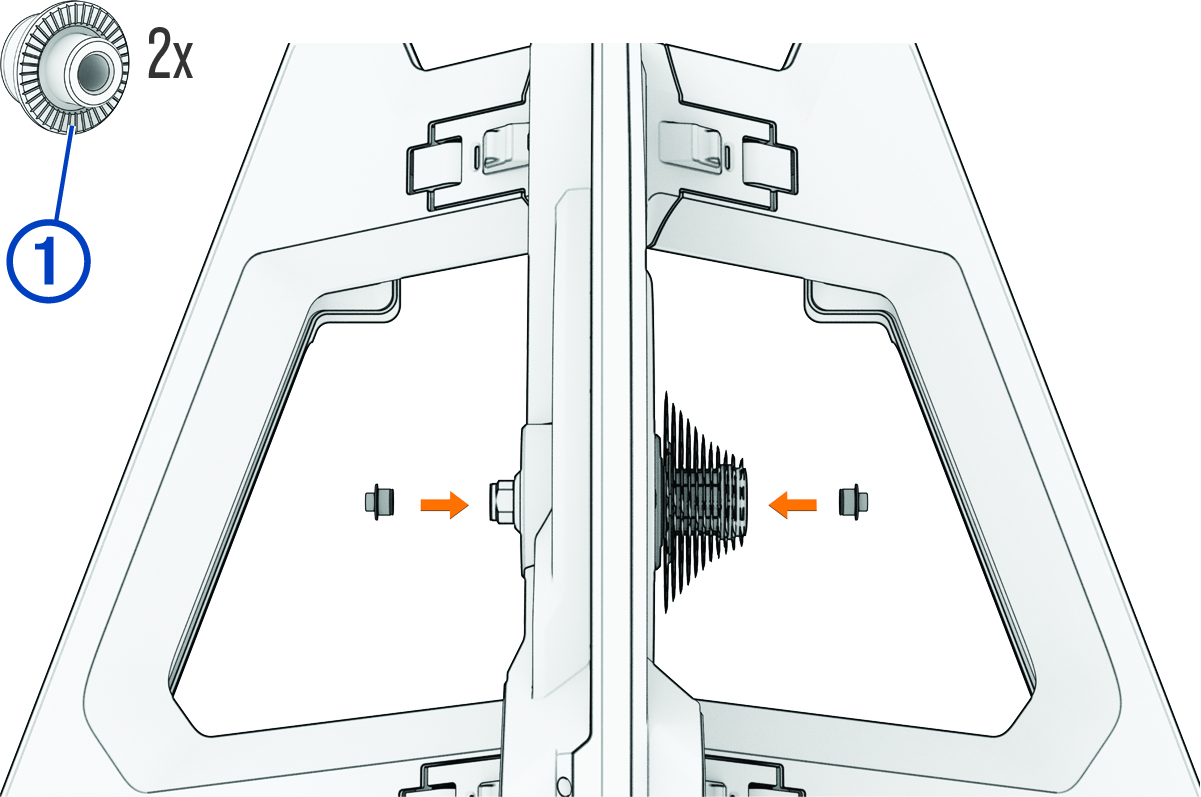

  6. Enfoncez les embouts Légende numéro un dans les supports préinstallés prévus à cet effet.

    Home trainer avec positionnement des embouts et pictogramme

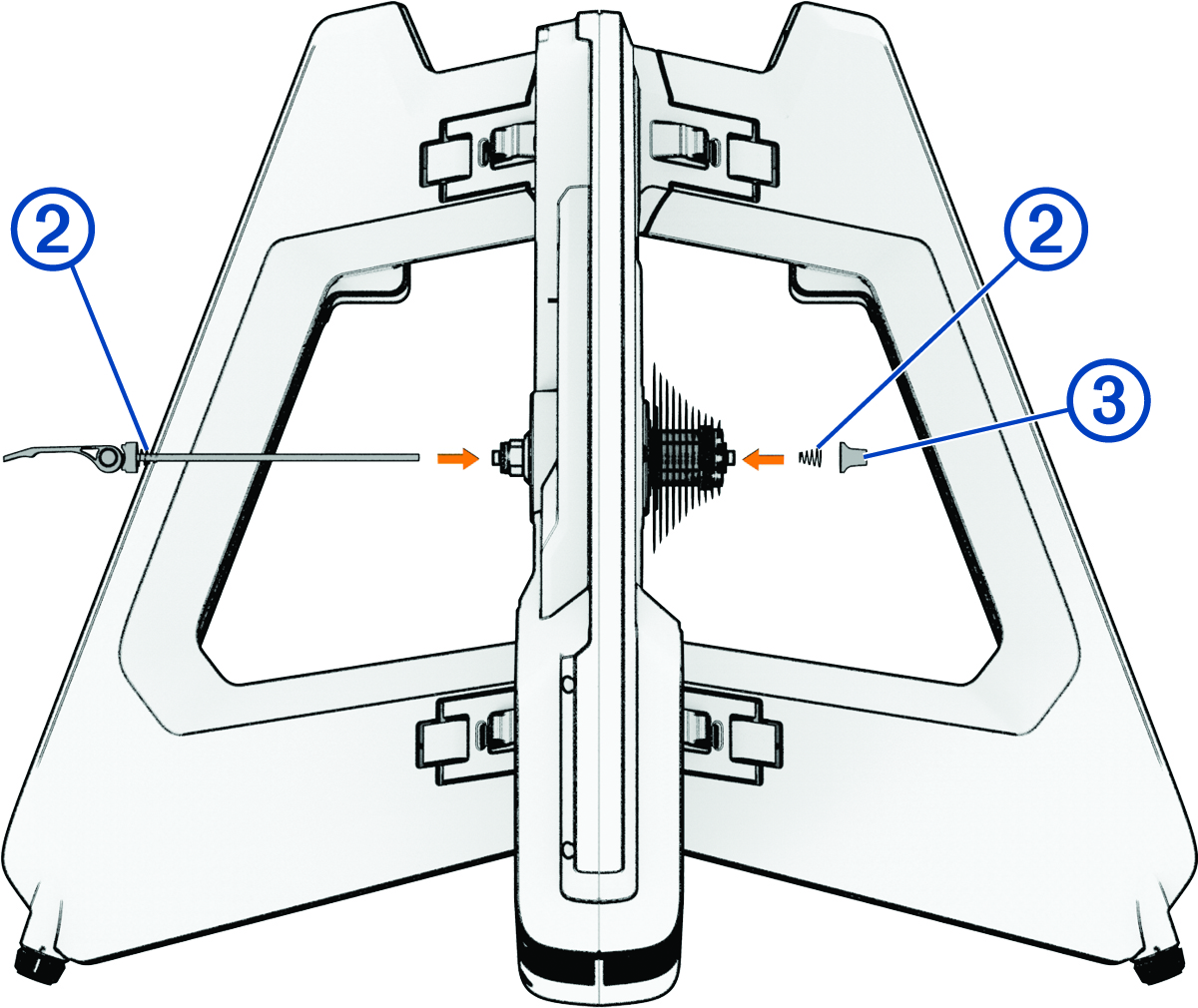

  7. Insérez l'axe flottant du côté opposé au dérailleur du home trainer.
  8. Placez les ressorts coniques Légende numéro deux sur l'axe flottant.

    Home trainer avec axe et pictogrammes
  9. Serrez manuellement l'adaptateur Légende numéro trois, en laissant suffisamment d'espace pour le cadre du vélo.
  10. Sur votre vélo, passez sur le plus petit pignon de la cassette.
  11. Retirez la roue arrière de votre vélo.
    REMARQUE : Vous devez garder le vélo et toutes les pièces à portée de main.
  12. Alignez votre vélo sur le home trainer et placez la chaîne sur le plus petit pignon.

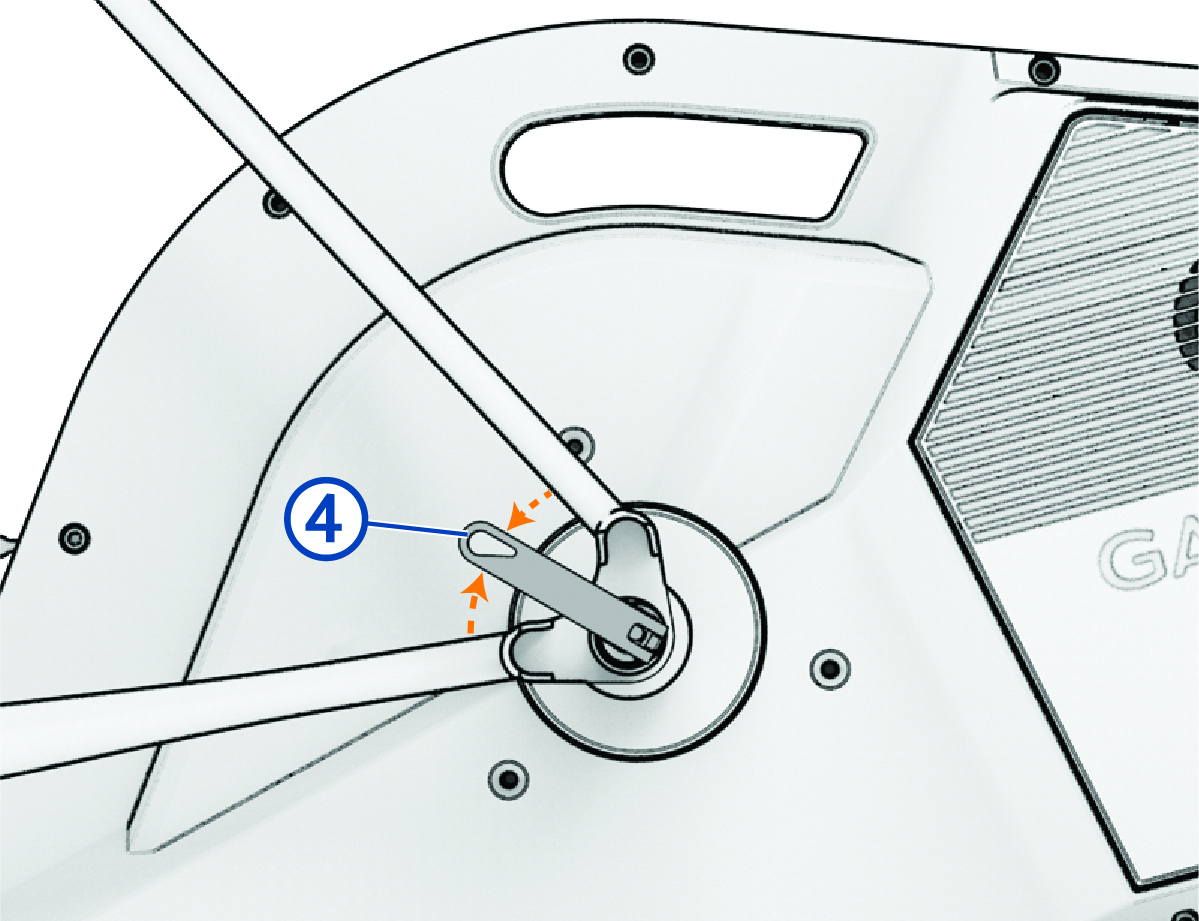

  13. Serrez l'adaptateur et fermez le levier à blocage rapide Légende numéro quatre.
    ASTUCE : Fermez le levier entre les tiges du cadre pour faciliter la prise en main.

    Home trainer avec poignée verrouillée et pictogramme
