การติดตั้งที่ยึดแบบ Out-Front

คุณสามารถใช้ที่ยึดแบบ Out-Front เพื่อติดตั้งไฟหน้าและคอมพิวเตอร์จักรยาน Edge ของคุณได้ Garmin ขอแนะนำให้คุณปรับที่ยึดให้เหมาะกับมุมมองของคอมพิวเตอร์จักรยาน Edge ก่อนที่จะติดตั้งและปรับมุมไฟหน้า

1. เลือกตำแหน่งที่มั่นคงสำหรับติดตั้งคอมพิวเตอร์จักรยาน Edge และไฟหน้า ในที่ซึ่งไม่ไปรบกวนกับการใช้งานจักรยานของคุณอย่างปลอดภัย

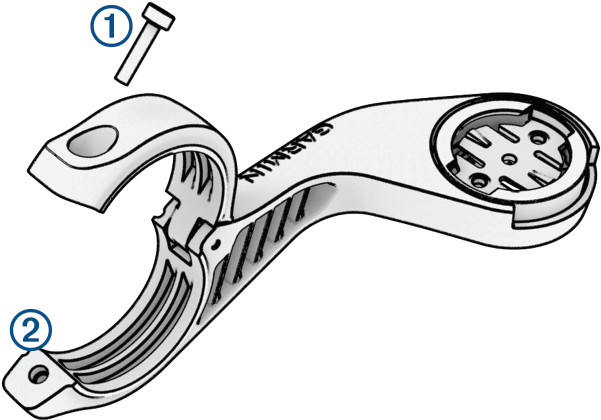

2. ใช้ประแจหกเหลี่ยมขนาด 2.5 มม.เพื่อถอดสกรู ออกจากตัวเชื่อมต่อแฮนด์จักรยาน

3. วางแผ่นยางรอบแฮนด์จักรยาน:
   • หากแฮนด์จักรยานมีเส้นผ่าศูนย์กลาง 25.4 มม. ให้ใช้แผ่นยางที่หนากว่า
   • หากแฮนด์จักรยานมีเส้นผ่าศูนย์กลาง 31.8 มม. ให้ใช้แผ่นยางที่บางกว่า
   • หากเส้นผ่าศูนย์กลางของแฮนด์จักรยานคือ 35 มม. อย่าใช้แผ่นยาง
4. วางตัวเชื่อมต่อแฮนด์จักรยานรอบแผ่นยางรอง

หมายเหตุ: ควรจัดแนวรอยนูนบนแผ่นยางให้ตรงกับร่องด้านในของตัวเชื่อมต่อแฮนด์จักรยาน

5. ใส่สกรูกลับเข้าที่ และใช้ประแจหกเหลี่ยมขนาด 2.5 มม. เพื่อขันสกรูให้แน่น

หมายเหตุ: ควรตรวจสอบความแน่นของสกรูเป็นประจำ Garmin แนะนำให้ใช้แรงบิด 7 lbf-in (0.8 N-m)

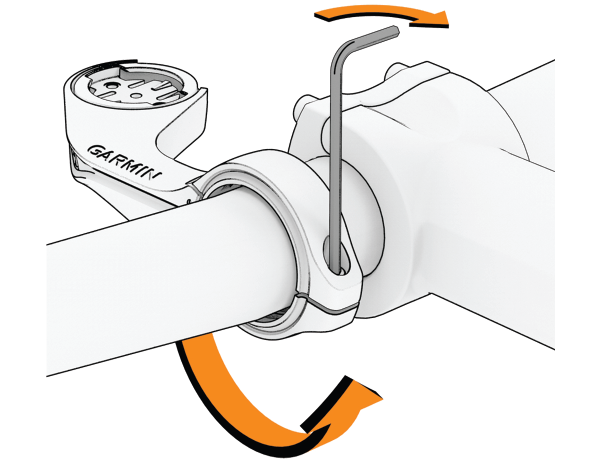

6. ติดตั้งคอมพิวเตอร์จักรยาน Edge และปรับที่ยึด (ตัวเลือก)

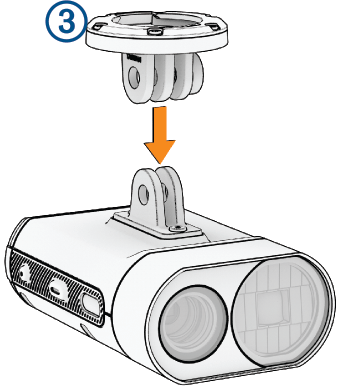

7. เชื่อมต่ออะแดปเตอร์แบบ quarter-turn เข้ากับไฟหน้า

8. เสียบสกรู แล้วขันด้วยมือ

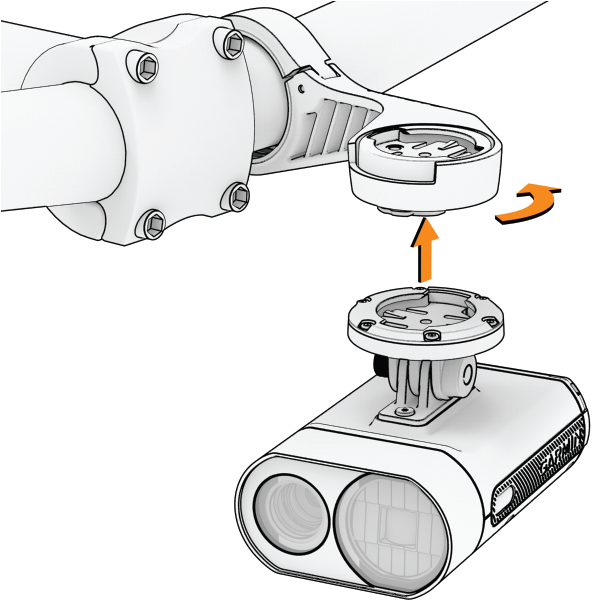

9. จัดแนวร่องของอะแดปเตอร์แบบ quarter-turn ให้ตรงกับแท็บที่ด้านล่างของที่ยึด
10. ดันขึ้นเบา ๆ แล้วหมุนอะแดปเตอร์ทวนเข็มนาฬิกาจนล็อกเข้าที่

11. ปรับมุมของไฟหน้าให้ขนานกับพื้น และใช้ประแจหกเหลี่ยมขนาด 4 มม. เพื่อขันสกรูให้แน่น

หมายเหตุ: คุณควรตรวจสอบความแน่นหนาของสกรูเป็นระยะ ๆ
