安裝 Rally 功率計

警告

為確保軸心固定在曲柄，必須將其鎖緊至建議的扭力值。未能正確鎖緊軸心可能會導致踏板在騎乘過程中脫落，進而可能導致財產損失或嚴重的人身傷害甚至死亡。

此步驟適用於任何 Rally 200系統，並使用Rally RS 功率計的圖片。任何 Rally 100 系統的安裝都是相同的，但是功率感測器零件僅在左踏板上。更多資訊請參閱 關於 Rally 100 系統。

1. 先安裝右側踏板。

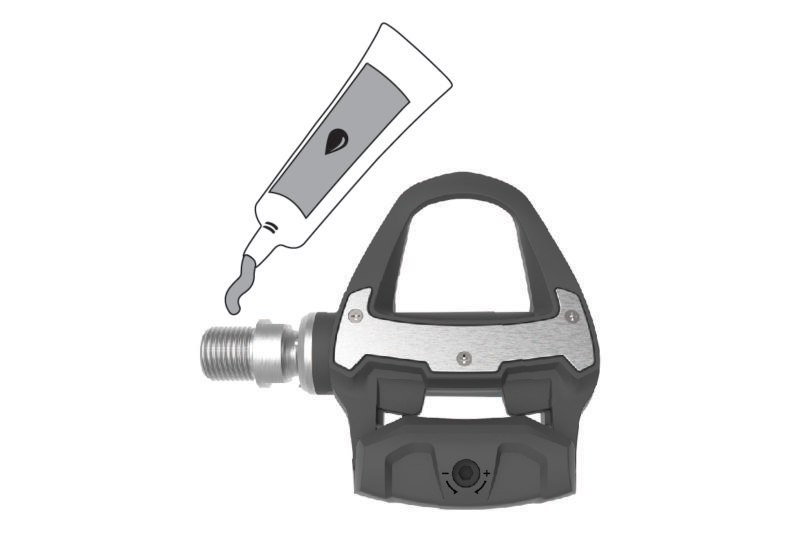

2. 在踏板軸心上塗一層薄薄的潤滑油。



3. 將軸心插入曲柄。
4. 用扭力扳手或踏板扳手鎖緊軸心。

   備註：若有扭力扳手建議扭力值為25 ft-lb（34 N-m），或者使用踏板扳手盡可能鎖緊。

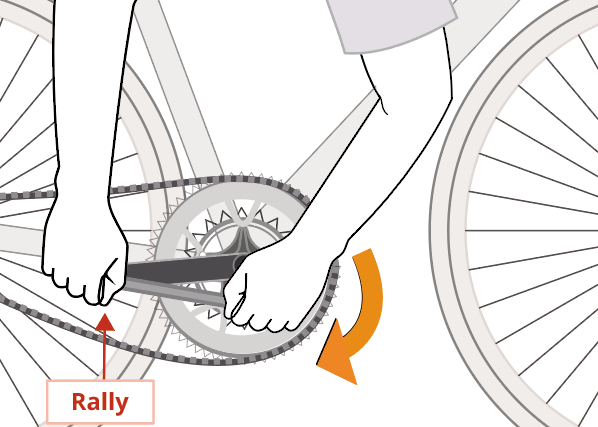

   左側

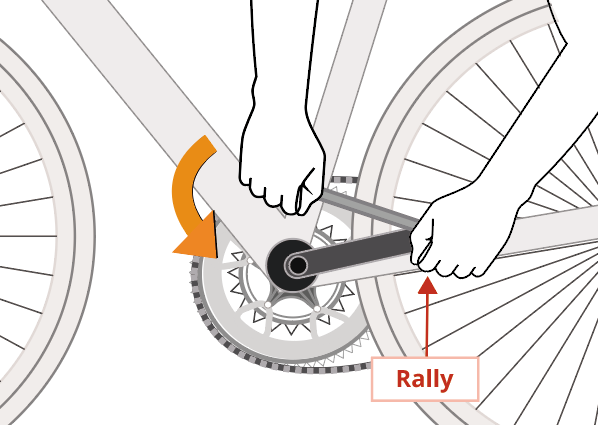

   右側

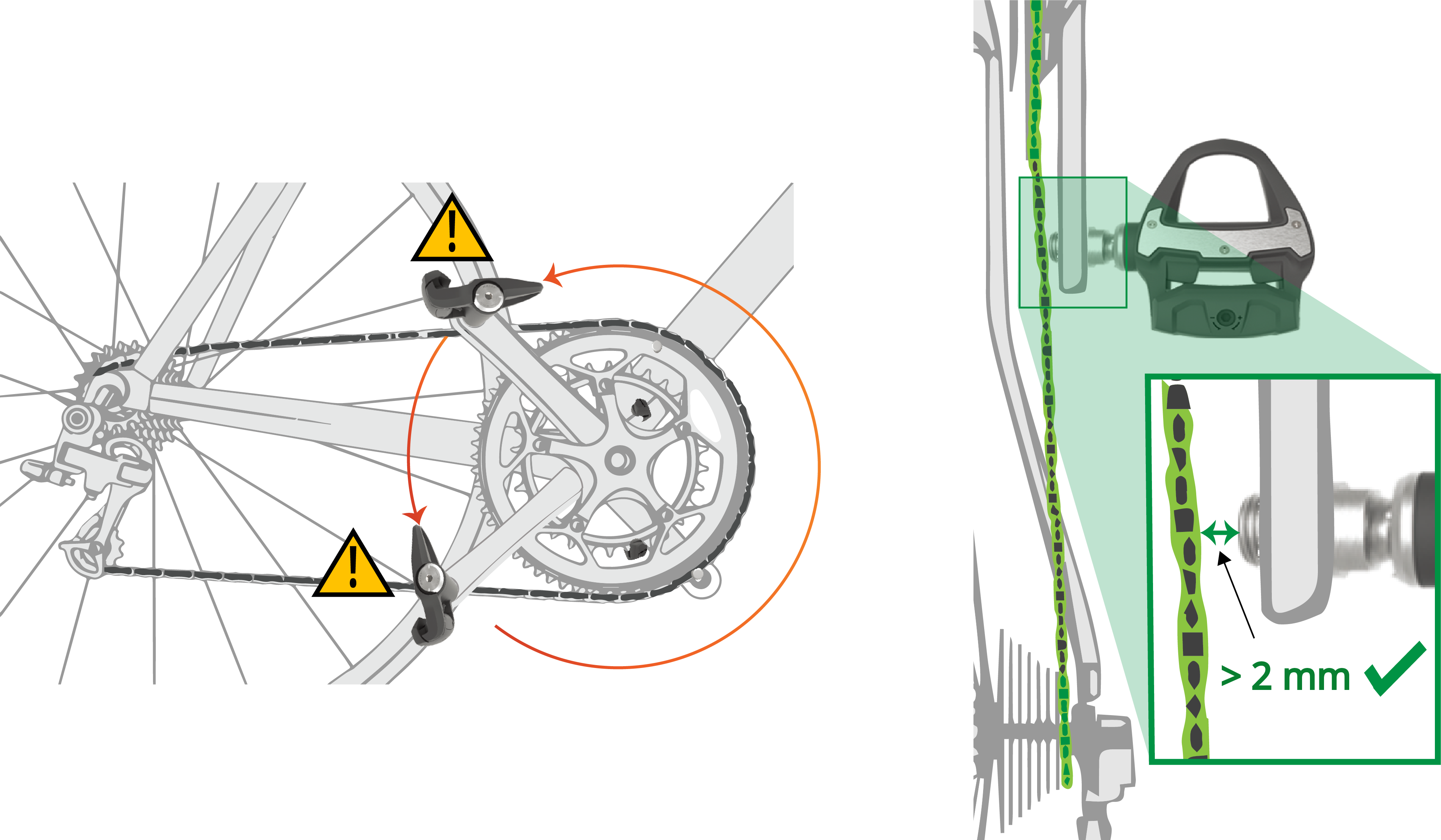

5. 旋轉曲柄以檢查鏈條間隙。

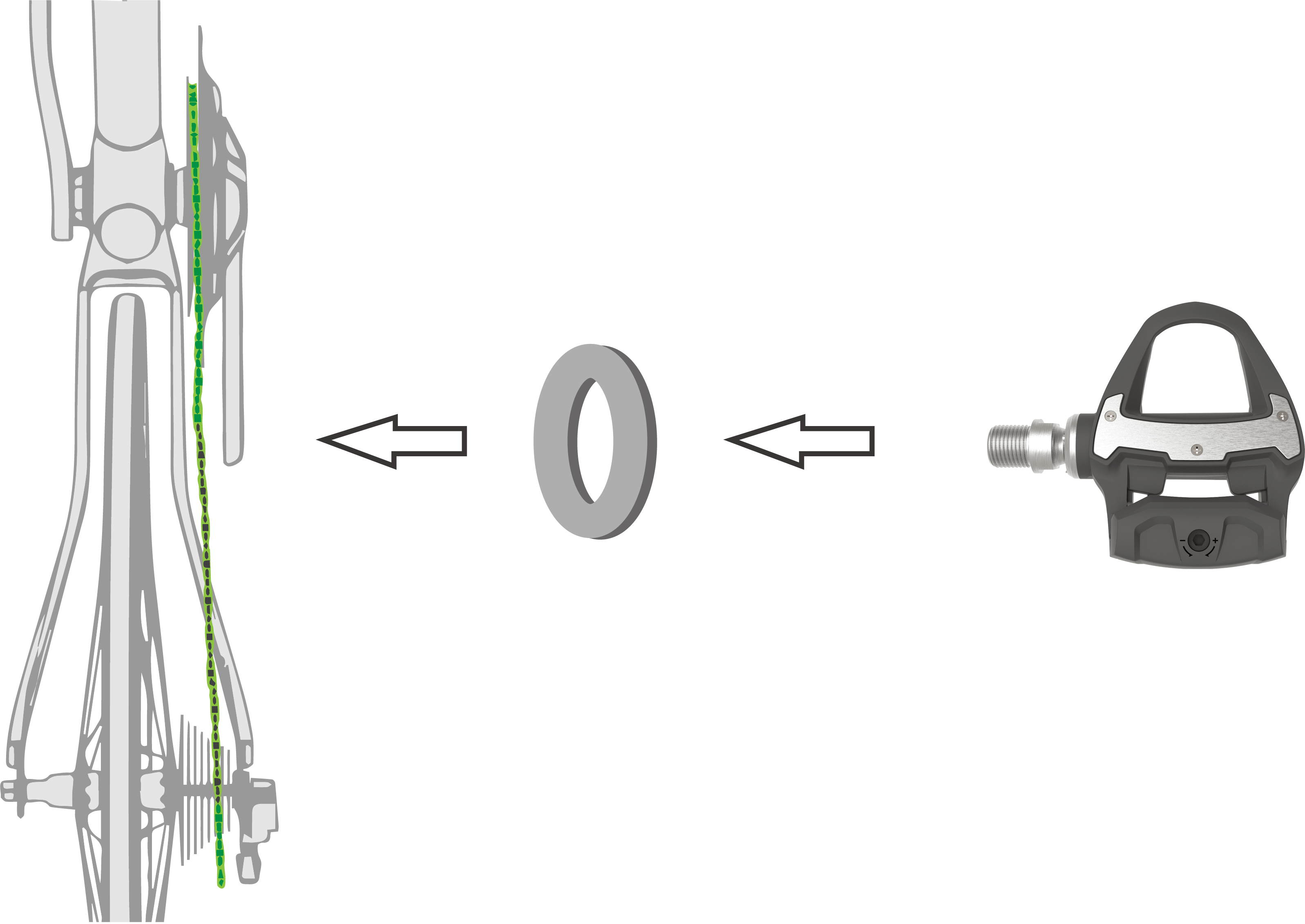

若您的踏板會摩擦鏈條，您可以在踏板和曲柄之間加裝踏板墊片以增加間隙。為了保持相等的 Q-Factor，可以在左側踏板也增加一個墊片。

警告

請勿在一個踏板上增加超過一個的墊片。這樣做可能會增加踏板軸心和軸心螺紋上的壓力，造成踏板或自行車的損壞，或者可能發生撞車事故導致財產損失或嚴重的人身傷害。

重要

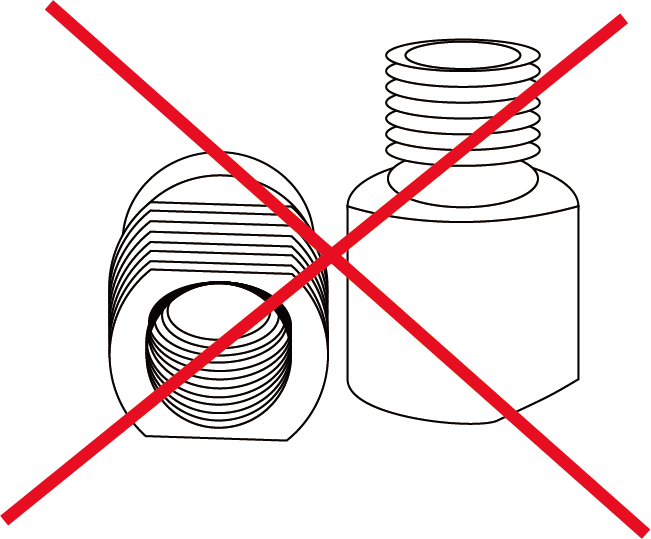

請勿安裝踏板延伸座，此動作可能會損害裝置，且不在保固範圍內。
